Détails de produit
Lieu d'origine: Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: XRJD-S-21-8-8-5
Conditions de paiement et d'expédition
Quantité de commande min: Le coût de l'assurance doit être calculé en fonction de la valeur de l'assurance.
Prix: $2.2-$8
Détails d'emballage: Plateau
Délai de livraison: En stock navire dans les 3 jours
Conditions de paiement: TT, net30 / 60/90 jours
Capacité d'approvisionnement: 180K/mois
Numéro de pièce: |
LPJE106-3AWNL |
Type de produit: |
Prise PCB à deux étages |
Nombre de ports: |
2x1 |
Loquet: |
En haut et en bas |
Nombre de points de contact: |
8p8c |
Type de montage: |
Tht |
Option LED: |
Avec |
Les onglets EMl: |
Avec |
Bouclier métallique: |
Blindé |
Orientation: |
À angle droit (entrée latérale) |
Numéro de pièce: |
LPJE106-3AWNL |
Type de produit: |
Prise PCB à deux étages |
Nombre de ports: |
2x1 |
Loquet: |
En haut et en bas |
Nombre de points de contact: |
8p8c |
Type de montage: |
Tht |
Option LED: |
Avec |
Les onglets EMl: |
Avec |
Bouclier métallique: |
Blindé |
Orientation: |
À angle droit (entrée latérale) |

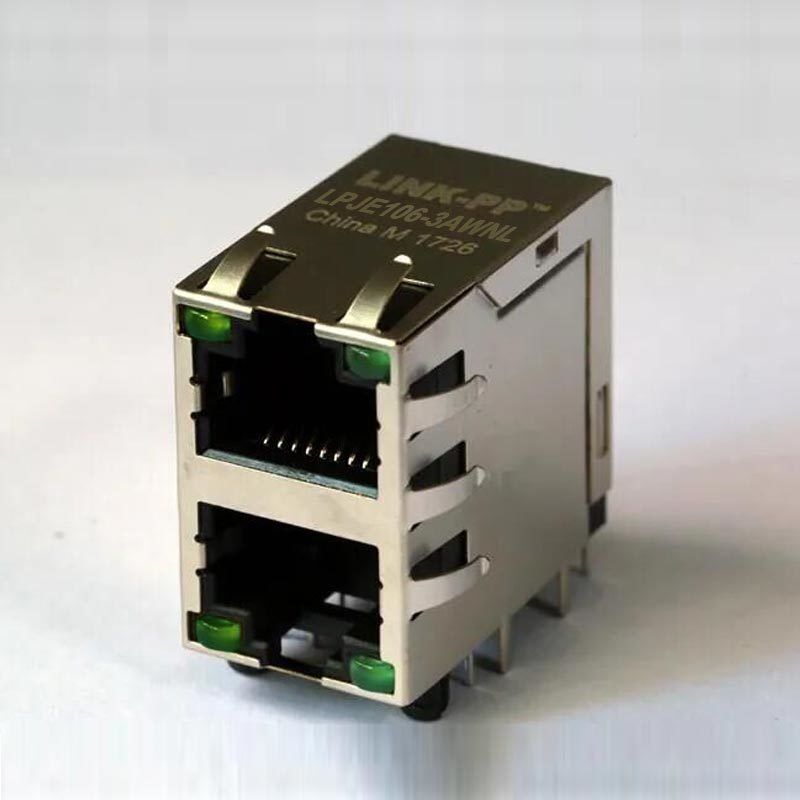

Le connecteur PCB double étage LPJE106-3AWNL avec conception empilée 2x1 blindée, contacts 8P8C, LED vertes, doigt EMI et placage or 6u". Idéal pour les applications Ethernet haute densité.
1. Qu'est-ce que le LPJE106-3AWNL ?connecteur PCB double étage LPJE106-3AWNLLPJE106-3AWNLconnecteur modulaire empilé 2x1 blindé conçu pour les applications de connectivité réseau et Ethernet compactes et haute densité. Avec contacts 8P8CLED vertes/vertes, LED vertes/vertessupport de doigt EMIprotection par doigt EMILes contacts sont dotés d'un , cette pièce est conçue pour une connexion de signal stable, une durabilité mécanique et des performances fiables à long terme.
Que vous conceviez des commutateurs, des routeurs, des appareils de communication industriels ou d'autres équipements réseau, le Oui. Le offre une solution de connecteur PCB pratique avec de fortes performances électriques et une structure blindée robuste.
La disposition des ports empilés 2x1 permet d'économiser de l'espace sur la carte tout en prenant en charge un placement dense des connecteurs, ce qui le rend bien adapté aux conceptions de PCB où l'espace est limité.
| Spécifications environnementales du ModJack RJ45 2x1 LPJE106-3AWNL | Paramètre |
|---|---|
| Tension nominale | 125V AC |
| Courant nominal | 1.5A |
| Résistance de contact | 30 mΩ max |
| Résistance d'isolement | 500 MΩ min @ 500V DC |
| Rigidité diélectrique | 1000V AC, 50Hz ou 60Hz, 1 minute |
| Spécifications environnementales du ModJack RJ45 2x1 LPJE106-3AWNL | Paramètre |
|---|---|
| Spécification | L'utilisation de |
| PBT UL94V-0 | Matériau des contacts |
| ∅0.46mm bronze phosphoreux C51000 (QSn4-0.3), placage or sur nickel | Finition des contacts |
| Flash d'or | Matériau du blindage |
| Laiton H65Y de 0.20mm, nickelé | Force d'accouplement/désaccouplement |
| 2.2 kg.f max | Force de rétention |
| 3.0 kg.f min entre le connecteur et la fiche | Durée de vie |
750 cycles minL'utilisation de matériau PBT UL94V-0 et d'un blindage en laiton nickelé
| Spécifications environnementales du ModJack RJ45 2x1 LPJE106-3AWNL | Paramètre |
|---|---|
| Spécification | Température de fonctionnement |
| -40℃ à +85℃ | Température de fonctionnement |
| -40℃ à +85℃ | Température de la pointe de soudure à la vague |
| 250℃ pendant 5 sec | Certification UL |
FAQ sur le connecteur PCB RJ45 blindé LPJE106-3AWNLSi vous recherchez un connecteur PCB double étage LPJE106-3AWNL, ce connecteur PCB empilé 2x1 blindé offre une combinaison fiable de LED vertes/vertes, LED vertes/vertes, protection par doigt EMILes contacts sont dotés d'un placage or 6u"
1. Qu'est-ce que le LPJE106-3AWNL ?Oui. Le LPJE106-3AWNL est un connecteur PCB double étage avec une conception 2x1 blindée
2. Que signifie 2x1 dans ce connecteur ?2x1
3. Le LPJE106-3AWNL est-il blindé ?Oui. Le LPJE106-3AWNL est un connecteur PCB blindé et comprend également un doigt EMI
4. Quel type de contact utilise-t-il ?Il utilise une disposition de contacts 8P8C
5. Quel est le placage des contacts ?Les contacts sont dotés d'un placage or 6u"
