LPJG4926-7HENL PoE+ RJ45 Connecteur avec magnétique intégré 1000Base-T

1×1 1000Base-T RJ45 MagJack avec magnétisme intégré, prise en charge PoE+ (802.3at), LED de liaison/activité et blindage EMI complet. Homologué UL, –40°C à +85°C.

LPJG4926-7HENL 1000BASE-T PoE+ Magjack Aperçu

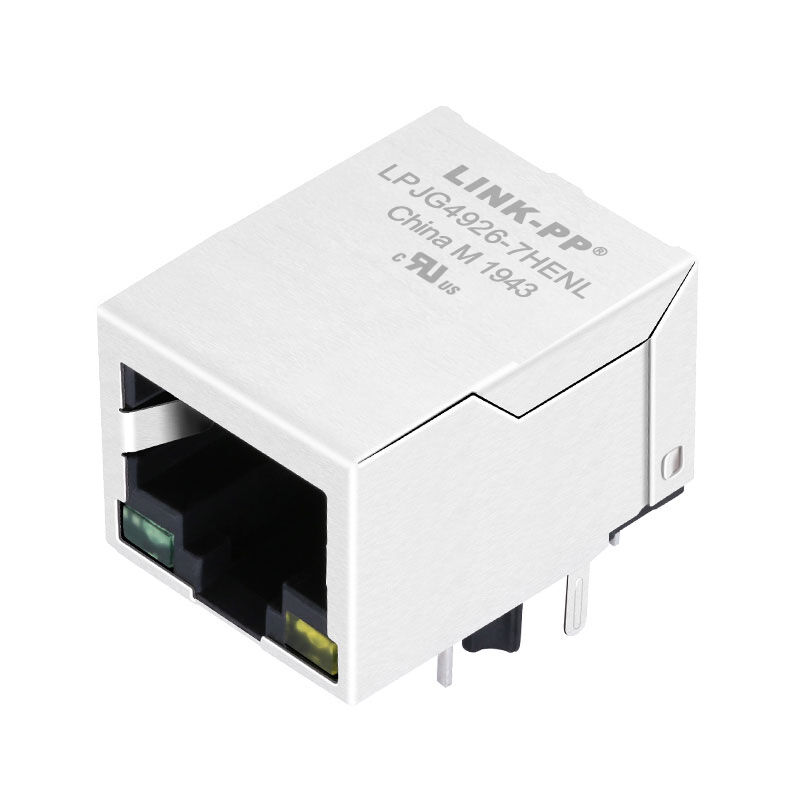

Le LINK-PP LPJG4926-7HENL est un MagJack RJ45 (10P8C) robuste à port unique (1×1) qui intègre le transformateur magnétique à l'intérieur du connecteur. Il prend en charge le Gigabit Ethernet (1000Base-T) et est conforme aux normes IEEE 802.3at PoE+. Conçu selon les spécifications industrielles, il est certifié UL et conforme RoHS/REACH, et fonctionne entre –40°C et +85°C. Avec des LED de liaison/activité vertes/jaunes intégrées et un blindage métallique complet, ce MagJack offre des données à haute vitesse et une alimentation stables (jusqu'à 57 V, 720 mA par port) sur un seul câble, ce qui le rend idéal pour les commutateurs, les routeurs, les PC industriels, les compteurs intelligents et autres applications réseau ou PoE.

Le magnétisme intégré du LPJG4926-7HENL (transformateurs et bobines) améliore l'intégrité du signal et supprime les interférences électromagnétiques (EMI). L'intégration du magnétisme dans la prise élimine le besoin de composants séparés, économisant de l'espace sur le PCB et améliorant la fiabilité. Cette conception offre une faible perte d'insertion et un rejet de mode commun élevé, garantissant des signaux Gigabit Ethernet clairs, même dans des environnements bruyants.

Caractéristiques principales

• Magnétisme intégré (MagJack) : Le transformateur Ethernet et les bobines internes offrent un blindage EMI et une fiabilité de signal supérieurs. Cette conception entièrement intégrée simplifie la disposition de la carte et réduit le nombre de composants sur le PCB.
• Prise en charge Gigabit 1000Base-T et PoE+ : Prend en charge des débits de données jusqu'à 1 Gbps et est conforme à la norme IEEE 802.3at (PoE+) pour la livraison d'énergie. Permet d'alimenter des appareils tels que des caméras IP et des téléphones VoIP directement via le câble (57 V, 720 mA) sans blocs d'alimentation externes.
• LED de liaison/activité : Deux LED (gauche = verte, droite = jaune) indiquent l'état de la liaison et l'activité réseau, facilitant le diagnostic rapide et la vérification de l'installation.
• Blindage complet et protection EMI : Le boîtier métallique et le magnétisme intégré offrent "un blindage EMI amélioré, renforçant l'intégrité de la connexion et la fiabilité du signal". Cela rend le connecteur résistant aux interférences dans les environnements industriels et de télécommunication.
• Durabilité industrielle : Montage traversant (THT) avec un loquet orienté vers le bas assure des connexions sécurisées. Classé pour un fonctionnement de –40°C à +85°C et certifié UL File E484635, il répond à des normes de qualité et de sécurité rigoureuses.

Spécifications du connecteur RJ45 PoE+ LPJG4926-7HENL

Spécifications électriques

En combinant la vitesse Gigabit, l'alimentation PoE+ et le magnétisme en un seul module, le LPJG4926HENL offre une solution RJ45 clé en main qui améliore la qualité du signal et simplifie les conceptions Ethernet. Sa construction de qualité industrielle avec LED et sa prise en charge de large température offrent des performances fiables pour les applications de réseau à haute vitesse et d'alimentation par Ethernet.

Fiche technique du connecteur RJ45 LPJG4926-7HENL PoE+

Informations mécaniques et matérielles

Le LPJG4926-7HENL est construit avec des matériaux durables et des détails de production qui garantissent une utilisation fiable dans le matériel Ethernet :

• Boîtier : Thermoplastique PBT + 30% G.F, UL94V-0
• Matériau des contacts : Bronze phosphoreux C5210R-EH, épaisseur 0.35mm
• Broches : Laiton C2680R-H, épaisseur 0.35mm
• Blindage : SUS 201-1/2H, épaisseur 0.2mm
• Placage des contacts : Or 15 micro-pouces minimum dans la zone de contact
• Cycles d'insertion : 750 minimum, plus de 5000 maximum
• Température de la pointe de la vague à souder : 250°C pendant 5 secondes
• Certification UL : Numéro de dossier E484635

FAQ sur le connecteur magnétique RJ45 LPJG4926-7HENL Le connecteur RJ45 LPJG4926-7HENL avec magnétisme intégré est un choix fiable pour les ingénieurs et les fabricants qui ont besoin d'un

MagJack PoE+ 1000Base-T compact, blindé et haute performance. Avec de solides performances électriques, une construction durable et une large prise en charge des applications, il est bien adapté aux conceptions de produits Ethernet modernes.1. Qu'est-ce qu'un connecteur RJ45 avec magnétisme intégré ?Un connecteur RJ45 avec magnétisme intégré combine la prise Ethernet et les composants magnétiques en une seule pièce. Cette conception permet de simplifier la disposition du PCB, de réduire le nombre de composants et d'améliorer l'efficacité de l'assemblage.2. Le LPJ4013EDNL convient-il aux applications PoE+ ?

Oui. Le LPJ4013EDNL est conçu pour

PoE+

et prend en charge les exigences

IEEE 802.3at.3. À quoi sert le LPJG4926-7HENL ?Il est utilisé dans les équipements Ethernet 1000Base-T qui nécessitent un connecteur RJ45 avec magnétisme intégré, en particulier dans les applications PoE+.4. Ce connecteur prend-il en charge le 1000Base-T ?

Oui. Le LPJ4013EDNL est un connecteur RJ45

1000Base-T

avec magnétisme intégré.

5. Ce connecteur est-il blindé ?Oui, il s'agit d'une conception MagJack RJ45 blindée

.

6. Quelle méthode de montage utilise-t-il ?Il utilise le montage traversant (THT)

et prend en charge l'assemblage par

soudure à la vague.
