Détails de produit
Lieu d'origine: 2,5 mm
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: LPJG4933-7HENL
Conditions de paiement et d'expédition
Quantité de commande min: 50 pièces
Prix: $0.6-$1.3
Détails d'emballage: Ruban et bobine (1 carton = 1200 pièces)
Délai de livraison: En stock navire dans les 3 jours
Conditions de paiement: TT, NET30/60/90 jours, Western Union
Capacité d'approvisionnement: 5000K.PCS/Mois
Numéro de pièce: |
LPJG4933-7HENL |
Poste/Contacts: |
10P8C |
Couleur des LED: |
Vert/jaune |
Nombre de ports: |
1x1 |
Loquet: |
Vers le bas |
Débit de données: |
1000Base-T |
PoE: |
Non |
Option LED: |
Avec |
Les onglets EMl: |
sans |
Type de montage: |
Tht |
Type de soudure: |
Vague |
Plage de température de fonctionnement: |
-40°C à +85°C |
Numéro de pièce: |
LPJG4933-7HENL |
Poste/Contacts: |
10P8C |
Couleur des LED: |
Vert/jaune |
Nombre de ports: |
1x1 |
Loquet: |
Vers le bas |
Débit de données: |
1000Base-T |
PoE: |
Non |
Option LED: |
Avec |
Les onglets EMl: |
sans |
Type de montage: |
Tht |
Type de soudure: |
Vague |
Plage de température de fonctionnement: |
-40°C à +85°C |

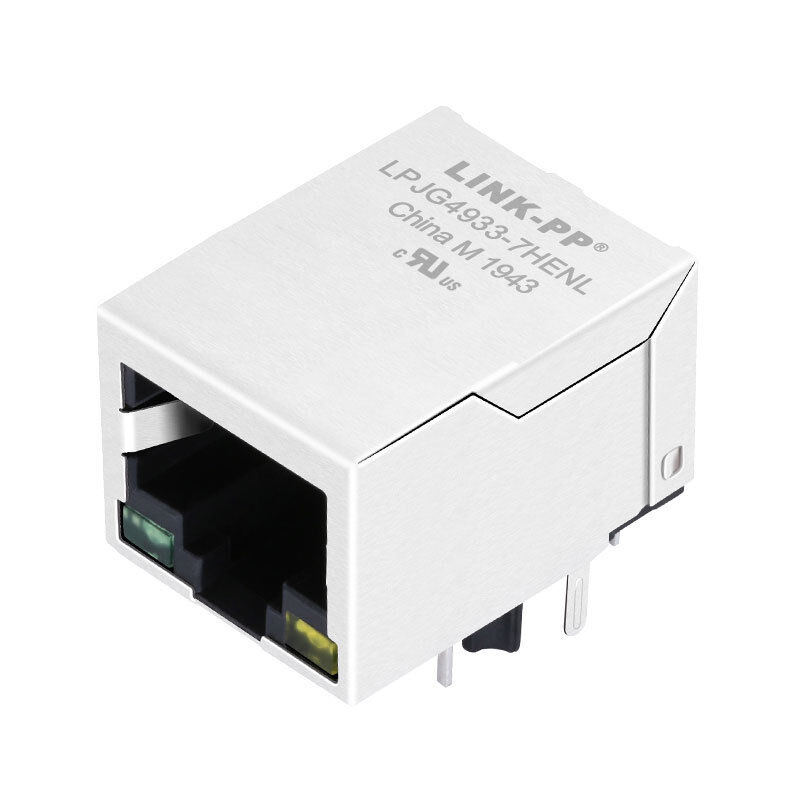

LeLes produits de base doivent être présentés dans un emballage de qualité supérieure.est unConnecteur RJ45 avec magnétique intégré 1000 Base-TConçu comme un1x1 port RJ45 MagJackPour la connectivité Gigabit Ethernet, il est doté d'unmise en page à bas de tablette, angle droit, entrée latérale,montage à travers trou, etindication LED vert/jaune, tout en étant précisésans doigt de ressort EMICela en fait un choix pratique pour les conceptions Ethernet compactes qui ont besoin d'une magnétique intégrée, d'un statut de liaison / activité clair et d'un assemblage stable au niveau de la carte.
Conçus pour10/100/1000 Base-T Ethernet, le LPJG4933-7HENL est conçu pour répondreJe veux dire, IEEE 802.3les exigences et supporte des températures de fonctionnement de-40°C à +85°C, ce qui le rend adapté aux environnements de réseautage commerciaux et industriels exigeants.
| Paramètre | Spécification |
|---|---|
| Numéro de la partie | Les résultats de l'enquête sont publiés dans le Bulletin de l'Union européenne. |
| Marque | Le lien-PP |
| Type de connecteur | RJ45 MagJack (magnétique intégrée) |
| Configuration du port | 1 × 1 (port unique) |
| Nombre de postes / contacts | 10P8C |
| Vitesse Ethernet | 10/100/1000 Base-T |
| Application du projet | Ethernet (non-PoE) |
| Type de montage | À travers le trou |
| Les orientations | 90° Angle droit (entrée latérale) |
| Type de verrou | Cocher vers le bas |
| Écran | Écran (sans le ressort de ressort EMI) |
| Indicateur LED | Vert / Jaune |
| Température de fonctionnement | -40°C à +85°C |
| Conformité | Je veux dire, IEEE 802.3, RoHS |
| Certification UL | E484635: |
| Paramètre | Spécification |
|---|---|
| Ratio de rotation | 1CT:1CT ± 5% |
| OCL (inductivité en circuit ouvert) | Le débit d'air doit être supérieur ou égal à: |
| Perte d'insertion | ≤ -1,2 dB (1100 MHz) |
| Perte de rendement | ≥ -16 dB (130 MHz) |
| ≥ -12 dB (3060 MHz) | |
| ≥ -10 dB (6080 MHz) | |
| ≥ -8 dB (80 à 100 MHz) | |
| Écoute transversale | ≥ -30 dB (1100 MHz) |
| Rejet du mode commun | ≥ -30 dB (1100 MHz) |
| Voltage d'isolation | 1500 Vrms (PHY à la ligne) |
| Paramètre | LED vert | LED jaune |
|---|---|---|
| Longueur d'onde maximale | 565 nm | 585 nm |
| Voltage vers l'avant (VF @ 20mA) | 1.8 2,6 V | 1.8 2,6 V |
| Retour de courant (IR @ 5V) | ≤ 10 μA | ≤ 10 μA |
| Paramètre | Spécification |
|---|---|
| Longueur du colis | 21.25 mm (0,837 pouces) |
| Largeur du paquet | 15.94 mm (0,628 pouces) |
| Hauteur du colis | 13.30 mm (0,524 pouces) |
| Montage de PCB | À travers le trou |
| Mise en page des PCB | Vue de haut recommandée disponible |
| Direction d'entrée | Entrée latérale |
| Composant | Matériel |
|---|---|
| Logements | PBT thermoplastique + 30% de fibres de verre (UL94V-0) |
| Contacts | Pour les métaux non résistants à l'usure, les métaux résistants à l'usure sont les métaux résistants à l'usure. |
| Des épingles | L'acier (C2680R-H, 0,35 mm) |
| Le bouclier | SUS 304 (0,2 mm d'épaisseur) |
| Plaquage par contact | Or ≥ 15 μin (zone de contact) |
| Paramètre | Spécification |
|---|---|
| Méthode de soudure | Soudage par ondes |
| Température maximale de soudure | 260°C |
| Temps de soudure | 5 secondes |
| Catégorie | Détails |
|---|---|
| Applications typiques | Appareils SOHO, modems ADSL, réseau local sur carte mère (LOM), hubs, commutateurs |
| Plateforme cible | L'équipement est équipé d'un système d'écoulement électrique. |
| Avantage de conception | La magnétique intégrée réduit le BOM et simplifie la disposition des PCB |
Ce RJ45 MagJack est conçu pour des applications telles que les appareils SOHO, modems ADSL, conceptions LAN-on-Motherboard (LOM), hubs et commutateurs.Il s'intègre également bien dans les réseaux intégrés, des cartes de développement et d'autres équipements Ethernet nécessitant une interface de connecteur compacte et fiable.
Le LPJG4933-7HENL est un bon ajustement pourDes conceptions basées sur BeagleBone Green Ecoqui ont besoin d'unConnecteur RJ45 Gigabit Ethernet avec magnétique intégréePour les plateformes de développement industriel open source comme le BeagleBone Green Eco,ce connecteur prend en charge le type d'interface Ethernet stable attendue dans les applications commerciales et industrielles intégréesCela en fait une option pratique au niveau de la carte lors de la conception autour des réseaux Gigabit et de la fiabilité à long terme.
