Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,ROHS,Reach,ISO
Numéro de modèle: LPJG49883A92NL
Document: LPJG49883A92NL.pdf
Conditions de paiement et d'expédition
Quantité de commande min: 10 pièces
Prix: $0.6-$2.2
Détails d'emballage: T & r
Délai de livraison: En stock navire dans les 3 jours
Conditions de paiement: TT, NET30/60/90 jours, Western Union
Capacité d'approvisionnement: 5kk / mois
Numéro de pièce: |
LPJG49883A92NL |
Type de connecteur: |
RJ45 (10P8C) |
Type de produit: |
Connecteur RJ45 multi-port |
Nombre de ports: |
1x4 |
Loquet: |
En haut |
Débit de données: |
1000Base-T |
PoE: |
Non |
Option LED: |
Avec |
Les onglets EMl: |
Avec |
Type de montage: |
Tht |
Type de soudure: |
Vague |
Plage de température de fonctionnement: |
-40°C à +85°C |
Numéro de pièce: |
LPJG49883A92NL |
Type de connecteur: |
RJ45 (10P8C) |
Type de produit: |
Connecteur RJ45 multi-port |
Nombre de ports: |
1x4 |
Loquet: |
En haut |
Débit de données: |
1000Base-T |
PoE: |
Non |
Option LED: |
Avec |
Les onglets EMl: |
Avec |
Type de montage: |
Tht |
Type de soudure: |
Vague |
Plage de température de fonctionnement: |
-40°C à +85°C |
| Turns ratio | 1CT:1CT ±5% |
| OCL | 350uH min @100KHz, 0.1V, 8mA DC bias |
| Insertion loss | -1.2 dB max from 1-100MHz |
| Return loss | 1-30MHz: -16 dB min 30-60MHz: -12 dB min 60-80MHz: -10 dB min 80-100MHz: -8 dB min |
| Crosstalk | -30 dB min from 1-100MHz |
| Common mode rejection | -30 dB min from 1-100MHz |
| Isolation PHY side to line side | 1500Vrms |
| Operating temperature range | -40°C to +85°C |
| Category | Specification |
|---|---|
| Part Number | LPJG49883A92NL |

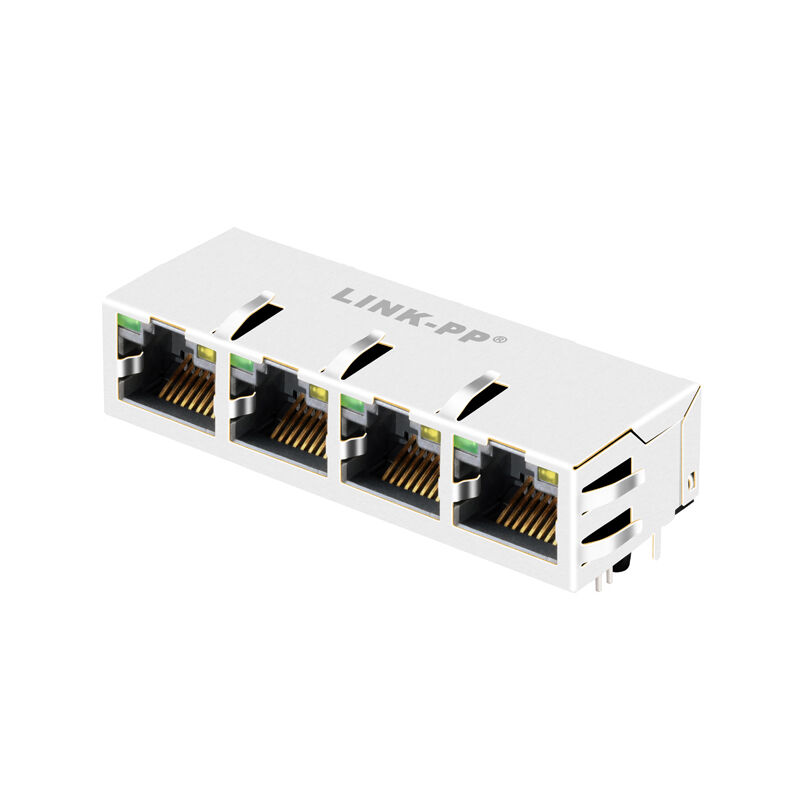

| Product Type | Multi-Port RJ45 Connector with Integrated Magnetics |
| Port Configuration | 1 × 4 (Quad Port) |
| Connector Type | RJ45 (10P8C) |
| Ethernet Speed | 1000Base-T (Gigabit Ethernet) |
| PoE Support | Non-PoE |
| Latch Orientation | Latch Up |
| LED Indicators | Green / Yellow |
| Shielding | Shielded with EMI Spring Finger |
| Mounting Type | Through-Hole (PCB Mount) |
| Operating Temperature | -40°C to +85°C |
| Compliance | IEEE 802.3, RoHS |
| Parameter | Value |
|---|---|
| Length | 25.25 mm |
| Width | 59.2 mm |
| Height | 13.50 mm |
| Housing Material | PBT + 30% Glass Fiber (UL94V-0) |
| Contact Material | Phosphor Bronze |
| Shield Material | Stainless Steel (SUS 304) |
| Contact Plating | Gold ≥ 6 µin |
| Color | Wavelength (nm) | Forward Voltage (VF) | Leakage Current (IR) |
|---|---|---|---|
| Green | 565 nm | 1.8 - 2.6 V | ≤ 10 µA |
| Yellow | 585 nm | 1.8 - 2.6 V | ≤ 10 µA |
