Détails de produit
Lieu d'origine: Chine
Nom de marque: LINK-PP
Certification: UL,ROHS,Reach,ISO
Numéro de modèle: Je ne sais pas.
Conditions de paiement et d'expédition
Quantité de commande min: 50/500/1000
Prix: $0.35
Détails d'emballage: 50pcs/tray, 1200pcs/carton
Délai de livraison: dans Stock Ship Aujourd'hui
Conditions de paiement: TT, net30 / 60/90 jours
Capacité d'approvisionnement: 4600K.PCS/mois
Numéro de pièce: |
Je ne sais pas. |
Nombre de ports: |
1x1 |
Loquet: |
En haut |
Catégorie de performance: |
Chat 5e |
Nombre de points de contact: |
8p8c |
Type de montage: |
Tht |
Option LED: |
sans |
Les onglets EMl: |
sans |
Bouclier métallique: |
Blindé |
Orientation: |
À angle droit (entrée latérale) |
Numéro de pièce: |
Je ne sais pas. |
Nombre de ports: |
1x1 |
Loquet: |
En haut |
Catégorie de performance: |
Chat 5e |
Nombre de points de contact: |
8p8c |
Type de montage: |
Tht |
Option LED: |
sans |
Les onglets EMl: |
sans |
Bouclier métallique: |
Blindé |
Orientation: |
À angle droit (entrée latérale) |

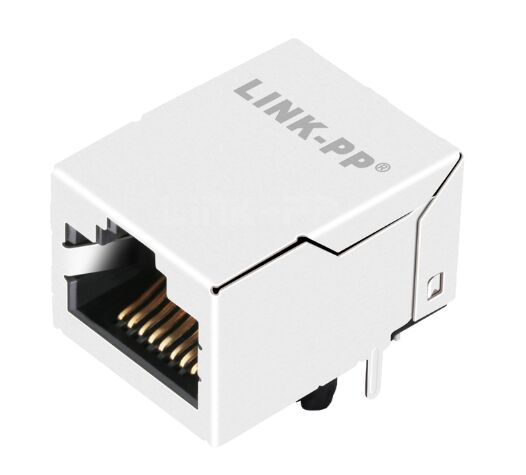

LPJE501DNL est une prise modulaire monoporte 8P8C RJ45 sans magnétique intégré, avec verrouillage vers le haut, sans LED, entrée latérale à angle droit, par monture de trou,et construction blindée pour les applications Ethernet industrielles 10/100/1000 Base-T.
LPJE501DNL utilise l'architecture RJ45 universelle à 8 positions et 8 contacts, compatible avec les systèmes de câblage Ethernet traditionnels pour la transmission de réseau 10/100/1000 Base-T.
Par rapport aux connecteurs SMT fragiles, les broches de soudure à trous offrent une résistance à la force d'insertion plus forte et une meilleure fiabilité à long terme de la soudure sous vibration.
Le bouclier en laiton revêtu d'étain aide à réduire les interférences électromagnétiques, en particulier dans:
Étant donné qu'aucun transformateur n'est intégré dans le corps de la prise, les ingénieurs peuvent optimiser:
Rating de -40°C à +85°C, adapté à la fois au matériel de réseau commercial et industriel.
| Paramètre | Spécification |
|---|---|
| Numéro de la partie | Je ne sais pas si c'est vrai. |
| Type de connecteur | Port modulaire RJ45 |
| Configuration du port | 1x1 Port unique |
| Format de contact | 8P8C |
| Type de montage | À travers le trou |
| Les orientations | Angle droit de 90° |
| Angle de montage du PCB | Entrée latérale |
| Direction du verrou | Ouvrez le tableau |
| Type de bouclier | Écran en laiton |
| Tabs EMI du bouclier | Sans |
| Option LED | Pas de LED |
| Magnétique intégrée | Je ne veux pas. |
| Rating de la tension | 125 VAC RMS |
| Notation actuelle | 1.5 AMP |
| Résistance au contact | 50 mΩ au maximum |
| Résistance à l'isolation | 500 MΩ Min @500 V de courant continu |
| Résistance diélectrique | Le système de régulation de la fréquence de l'air doit être équipé d'un système de régulation de la fréquence de l'air. |
| Matériel de logement | Les produits doivent être présentés dans les conditions suivantes: |
| Matériau de contact | Phosphore Bronze T = 0,35 mm |
| Matériau du bouclier | 00,25 mm en laiton plaqué en étain |
| Durée de vie | 750 cycles min |
| Plaquage par contact | Or 6" / 15" / 30" en option |
| Température de fonctionnement | -40°C à +85°C |
| Température de stockage | -40°C à +85°C |
| Température de soudage par ondes | 265°C maximum, 5 secondes |
| Numéro de fichier UL | E484635: |
| Longueur du colis | 21.25 mm |
| Largeur du paquet | 15.95 mm |
| Hauteur du colis | 13.45 mm |
Lors de la sélection d'un connecteur Ethernet PCB, de nombreux concepteurs n'ont pas besoin d'une prise magnétique intégrée surdimensionnée.
Le LPJE501DNL a été développé spécifiquement pour ce type d'architecture de carte mère Ethernet.
1Pas de magnétisme intégré.
2. Logement métallique blindé
3Par le trou de montage THT
4. Tabulation vers le haut + Entrée latérale angle droit
5Aucune conception LED
Cela signifie que le connecteur RJ45 ne contient pas le transformateur d'isolation Ethernet ou le bouton d'étranglement de mode commun à l'intérieur du corps de la prise.
Il prend en charge les applications réseau Ethernet 10/100/1000 Base-T.
Il utilise un boîtier blindé en laiton avec plaque d'étain pour améliorer la résistance aux EMI.
Cette version est conçue sans LED.
Il est largement utilisé comme remplacement mécanique et électrique.
Vous recherchez un fournisseur fiable LPJE501DNL RJ45 sans magnétique intégré pour votre projet de PCB Ethernet?
Nous fournissons:
Contactez-nousmaintenant pour obtenir la dernière cotation LPJE501DNL, feuille de données, et la disponibilité de l'échantillon.
