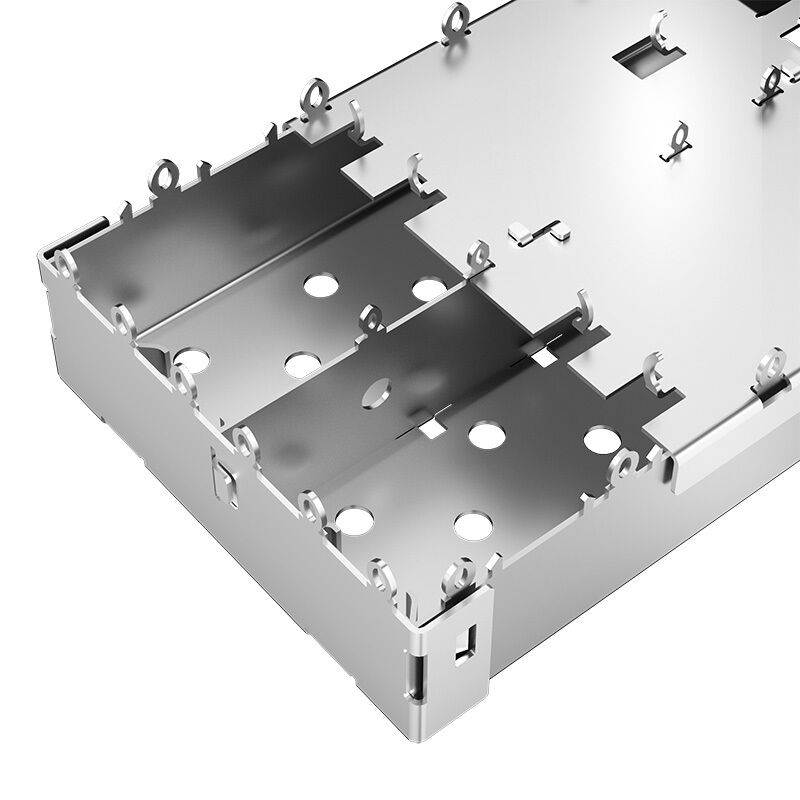

LP12AC02000B Cage SFP à ajustement serré 1x2 à double port sans conduits de lumière


LP12AC02000B est une cage SFP 1x2 press fit avec doigt de ressort EMI, construction en alliage de cuivre nickelé, compatibilité SFP standard 4Gb/s, pas de dissipateur thermique,et emballage en plateau pour l'intégration des ports d'émetteurs-récepteurs optiques compacts.

LP12AC02000B 1x2 SFP Cage avec EMI Printemps

LP12AC02000B est unCage SFP standard 1x2 avec conception d'écran à doigts à ressort EMI, conçu pour les applications d'interfaces d'émetteurs-récepteurs optiques compacts pouvant être branchés nécessitant une rétention mécanique fiable, une continuité de mise à la terre stable,et suppression améliorée des interférences électromagnétiques.

Fabriqués à partir de:alliage de cuivre nickeléet conçu avecune terminaison de broche conforme à l'ajustement à la presse, cette cage SFP à double port offre des performances de montage de PCB durables tout en simplifiant l'assemblage automatisé à grande échelle.Ses doigts de ressort EMI intégrés améliorent le contact conducteur entre la cage et la lunette, contribuant à réduire les fuites d'EMI dans le matériel de communication.

Avec unTaux d'application maximal recommandé de 4 Gb/s,pas de lumière,pas de dissipateur de chaleur intégré, et une largePlage de température de fonctionnement de -55°C à +105°C, LP12AC02000B est bien adapté pour les cartes de télécommunications, les convertisseurs de fibres multimédias, les appareils Ethernet industriels,et équipement optique standard SFP en liaison montante lorsque l'efficacité spatiale et la stabilité du blindage sont requises.

Spécifications de la cage SFP press fit 1x2

Le système de détection de la pollution doit être conforme à la présente directive.Le dessin...Mise en page des PCB recommandée

Paramètres mécaniques et de conception

LP12AC02000B est fabriqué avec un contrôle dimensionnel précis pour assurer un alignement stable de l'insertion et une compatibilité fiable avec les plates-formes matérielles professionnelles:

• Hauteur du composant:9.75 mm
• Largeur du composant:28.75 mm
• Longueur totale de l'assemblage:50.00 mm
• Diamètres des trous des connecteurs:Ø0,95 ± 0,05 mm (12 positions) ou Ø1,05 ± 0,05 mm (18 positions)
• Équipement de protection contre les courants électromagnétiques:Des doigts de ressort EMI intégrés assurent un contact continu avec la lunette conductrice pour une suppression électromagnétique améliorée
• Application des PCB:Recommandé pour les applications de PCB unilatéraux avec des zones désignées de confinement des composants
• Tolérances généralesX ± 0.20, XX ± 0.15, XXX ± 0.10

Détails de l'emballage de la cage SFP LP12AC02000B 1x2

Pour assurer la cohérence dimensionnelle et la protection mécanique pendant le stockage, la manutention interne et le transport en vrac,LP12AC02000B est fourni dans un emballage industriel standardisé adapté à la production OEM et à la gestion d'entrepôt.

• Type d'emballage:Emballage dans le plateau
• Quantité par plateau:28 pièces
• Configuration de la pile de plateaux:8 Plateaux superposés
• Quantité totale par boîte:224 PCS
• Orientation du plateau:Rotation en alternance de 180° pour une meilleure stabilité de l'empilement
• Dimensions extérieures du carton:Le nombre de points de contact doit être déterminé en tenant compte de l'état de l'appareil et de l'état de l'appareil.

This packaging arrangement helps minimize deformation risk of the EMI spring structure during shipment while improving counting efficiency and production line material control for volume assembly environments.
