Détails de produit
Lieu d'origine: Chine
Nom de marque: LINK-PP
Certification: SGS, UL,CE, ISO9001:2008,REACH
Numéro de modèle: Le numéro d'immatriculation du véhicule est:
Document: LPJ46204AENL.pdf
Conditions de paiement et d'expédition
Quantité de commande min: 50/500/1000/25K
Prix: $1.1-$4.5
Détails d'emballage: Plateau
Délai de livraison: dans Stock Ship Aujourd'hui
Conditions de paiement: TT, net30 / 60/90 jours
Capacité d'approvisionnement: 208K/mois
Numéro de pièce: |
Le numéro d'immatriculation du véhicule est: |
Type de connecteur: |
RJ45 Jack gauche multi |
Marques compatibles: |
Impulsion |
Nombre de ports: |
1x4 |
Loquet: |
Vers le bas |
Débit de données: |
100Base-T |
PoE: |
Non |
Option LED: |
Avec |
Les onglets EMl: |
Avec |
Type de montage: |
Tht |
Type de soudure: |
Vague |
Plage de température de fonctionnement: |
0°C à +70°C |
Numéro de pièce: |
Le numéro d'immatriculation du véhicule est: |
Type de connecteur: |
RJ45 Jack gauche multi |
Marques compatibles: |
Impulsion |
Nombre de ports: |
1x4 |
Loquet: |
Vers le bas |
Débit de données: |
100Base-T |
PoE: |
Non |
Option LED: |
Avec |
Les onglets EMl: |
Avec |
Type de montage: |
Tht |
Type de soudure: |
Vague |
Plage de température de fonctionnement: |
0°C à +70°C |

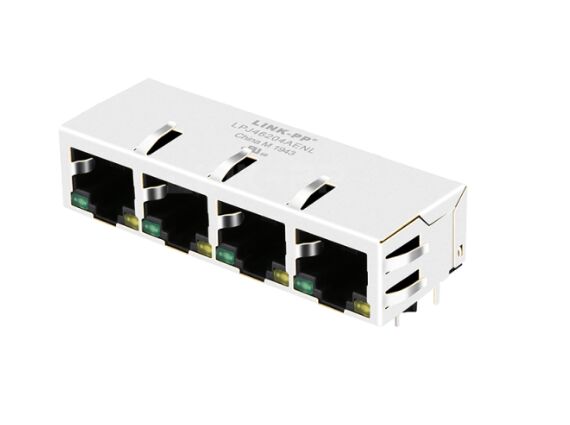

LPJ46204AENL est un connecteur RJ45 à trous de port 1x4 avec magnétique intégré pour 10/100 Base-TX Ethernet. Idéal pour SOHO, LOM, hubs et commutateurs.
LeLe connecteur LPJ46204AENL RJ45 magnétiqueest un appareil compact et fiableune prise Ethernet de 1x4 ports avec magnétique intégrée, conçus pour10/100 Base-TXConçu pour une transmission de signal stable, une protection contre les IEM et une intégration facile des circuits imprimés, il est parfaitement adapté aux équipements de réseautage nécessitant des performances fiables dans une petite empreinte.
Avec unconception de montage par trou,Orientation à 90° sous angle droit,style de montage de PCB à entrée latérale, etIndicateurs LED vert/jaune, le LPJ46204AENL est conçu pour un déploiement pratique enAppareils SOHO, systèmes LAN sur carte mère (LOM), hubs et commutateurs.
| Nom de l'article | Spécification |
|---|---|
| Numéro de la partie | Les données de l'établissement doivent être fournies conformément à l'annexe II. |
| Type de connecteur | Je suis Jack. |
| Nombre de ports | 1x4 Port |
| Vitesse Ethernet | 10/100 Base-TX |
| Type de montage | À travers le trou |
| Les orientations | 90° d'angle (à droite) |
| Mode de montage du PCB | Entrée latérale |
| Écran | Avec les onglets EMI |
| LED | Verte ou jaune? |
| Fermeture | À terre! |
| Température de fonctionnement | 0°C à 70°C |
| Conformité | Je veux dire, IEEE 802.3, RoHS, UL |
|
|
|
|
Le LPJ46204AENL est conçu pour supporter des performances Ethernet stables dans la plage de fréquences Fast Ethernet pertinente.Ses caractéristiques électriques conviennent à des conceptions nécessitant une intégrité constante du signal et une isolation fiable.
Spécification électrique à 25°C
1. Ratio des virages (± 2%):
2. Inductance du circuit ouvert (OCL):350 μH Min @ 100 kHz, 0,1 V, 8 mA Bias en courant continu
3Perte d' insertion:de 1 à 100 MHz: -1,0 dB maximum
4Perte de retour:
5- On vous écoute.
6Rejet du mode commun:
7- Je ne sais pas.Le réglage de l'alimentation doit être effectué en tenant compte de l'état de l'appareil.
|
|
Le LPJ46204AENL est conçu pour une durabilité et une compatibilité de fabrication.
LeLes données de l'établissement doivent être fournies conformément à l'annexe II.est un connecteur RJ45 intégré à un port 1x4 de haute performance conçu pour les applications 10/100 Base-TX. En intégrant les magnétiques directement dans la prise,ce composant réduit considérablement l'empreinte des PCB et les interférences EMI, ce qui en fait un choix idéal pour le matériel de réseau à haute densité tel que les hubs, les commutateurs et les modems ADSL.
LPJ46204AENL est un connecteur RJ45 magnétique utilisé pour les connexions Ethernet 10/100 Base-TX dans des appareils tels que les modems, les hubs, les commutateurs et les applications LOM.
C'est un connecteur RJ45 avec magnétique intégré, ce qui simplifie la conception de l'interface Ethernet.
Il utilise un type de montage à travers-trous avec un angle droit de 90°, orientation PCB d'entrée latérale.
La spécification fournie indiqueEthernet LAN (non PoE), il est donc destiné à des applications non-PoE.
Il fonctionne à partir de0°C à 70°C.
