Détails de produit
Lieu d'origine: Chine
Nom de marque: LINK-PP
Certification: RoHS
Numéro de modèle: L834-1K1T-S7
Conditions de paiement et d'expédition
Quantité de commande min: 65/780 pièces
Prix: $0.6-$1.0
Détails d'emballage: Bande et bobine (65X12 = 780)
Délai de livraison: 3-5 jours
Conditions de paiement: D/A,D/P
Capacité d'approvisionnement: 5kk / mois
Type de produits: |
MagJack RJ45 à Gigabit |
Réf.: |
L834-1K1T-S7 |
Vitesse: |
1000Base-T |
Couleur des LED: |
YG/G |
Configuration du port: |
Tablier |
Profil de hauteur: |
Au milieu du plan |
Onglets EMI: |
Oui |
Conforme RoHS: |
Oui |
Type de produits: |
MagJack RJ45 à Gigabit |
Réf.: |
L834-1K1T-S7 |
Vitesse: |
1000Base-T |
Couleur des LED: |
YG/G |
Configuration du port: |
Tablier |
Profil de hauteur: |
Au milieu du plan |
Onglets EMI: |
Oui |
Conforme RoHS: |
Oui |

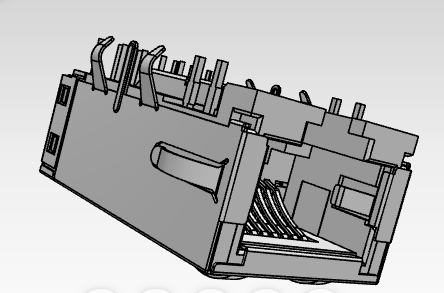

Le Bel Fuse L834-1K1T-S7 est un MagJack haut de gamme et hautes performances conçu pour les applications Gigabit Ethernet (1000BASE-T). Conçu pour les conceptions à espace limité, ce connecteur RJ45 1x1, Tab Down, Low Profile/Mid-Plane est doté de composants magnétiques intégrés qui réduisent l'encombrement du PCB, améliorent l'intégrité du signal et garantissent une conformité EMI robuste.
Équipé de LED jaune-vert/vert (YG/G) intégrées pour une indication claire de l'état du réseau et de languettes EMI robustes pour une protection contre le bruit supérieure, le L834-1K1T-S7 est extrêmement fiable pour les applications de réseautage d'entreprise, de télécommunications et d'informatique industrielle. Il est entièrement conforme RoHS et reconnu UL.
Si vous recherchez un1000BASE-T MagJack 1x1connecteur avec un encombrement compact et une fonctionnalité magnétique intégrée,L834-1K1T-S7offre un équilibre pratique entre performances et simplicité de conception.
Ce MagJack est particulièrement utile lorsque vous avez besoin de :
| Spécification | Valeur |
|---|---|
| Numéro de pièce du fabricant | L834-1K1T-S7 |
| Type de produit | MagJacks (ICM) |
| Nombre de ports | 1 × 1 (port unique) |
| Vitesse Ethernet | 1000BASE-T (Gigabit Ethernet) |
| Configuration des ports | Onglet vers le bas |
| Profil de hauteur | Plan médian/profil bas (NanoJack) |
| Indicateurs LED | Oui (YG/G – Gauche : Vert, Droite : Bicolore Jaune et Vert) |
| Évaluation PoE | Non PoE |
| Type de montage | Montage traversant (THT) |
| Température de fonctionnement | 0°C à +70°C (qualité commerciale) |
| Onglets EMI | Oui |
| OCL (inductance en circuit ouvert) | 350 µH min. (@ 100 kHz, 100 mV, polarisation CC 8 mA) |
| Tension d'isolement (HIPOT) | 1 500 Vrms (conforme à la norme IEEE 802.3) |
| Placage de contact | 30 micropouces d'or dur |
| Conforme RoHS | Oui |
| Certifications | Reconnu UL (#E196366 et E169987), conforme FCC |
| Application | Équipement réseau Gigabit Ethernet |
| Appareils typiques | Commutateurs, routeurs, périphériques Ethernet industriels, systèmes embarqués, appareils réseau |
| Magnétique intégré | Oui |
| Blindage | RJ45 blindé avec languettes EMI |
| Type de connecteur | RJ45 MagJack avec aimants intégrés |
| Norme Ethernet | IEEE 802.3ab 1000BASE-T |
| Montage sur PCB | Soudure traversante |
| Conformité environnementale | RoHS, sans plomb |
| Disponibilité commerciale | Convient aux conceptions OEM, ODM et de remplacement |
| Paramètre | Conditions de test/plage de fréquence | Spécification |
|---|---|---|
| Réseau pris en charge | — | Gigabit Ethernet (4 canaux : TP1, TP2, TP3, TP4) |
| Rapport de tours | Les 4 chaînes | 1CT : 1CT ±2% |
| Inductance en circuit ouvert (OCL) | 100 kHz, 100 mVrms, polarisation CC 8 mA (0°C à +70°C) | 350 µH MINIMUM |
| Perte d'insertion | 0,1 MHz – 1 MHz | -1,1 dB MAXIMUM |
| 1 MHz – 65 MHz | -0,5 dB MAXIMUM | |
| 65 MHz – 100 MHz | -0,8 dB MAXIMUM | |
| 100 MHz – 125 MHz | -1,2 dB MAXIMUM | |
| Perte de retour (MIN @ 100Ω ±15%) | 0,5 MHz – 40 MHz | -18dB MINIMUM |
| 40 MHz – 100 MHz | -12 + 20LOG(f/80MHz)dBMIN | |
| Rejet de CM à CM | 100 kHz – 100 MHz | -30dB MINIMUM |
| Rejet du CM au DM | 100 kHz – 100 MHz | -35dB MINIMUM |
| Diaphonie | 1 MHz – 100 MHz | -30dB MINIMUM |
| Tension d'isolement (HIPOT) | Production testée à 100 % (conforme à la norme IEEE 802.3) | 1500 Vrms |
LeL834-1K1T-S7 MagJackconvient à une large gamme de périphériques compatibles Ethernet, notamment :
L834-1K1T-S7 MagJack est un module de connecteur intégré 1000BASE-T 1x1 avec LED YG/G, conception à languettes, hauteur discrète, languettes EMI, montage traversant et conformité RoHS.
L834-1K1T-S7est unMagJack (ICM)conçu pourEthernet Gigabit 1000BASE-Tapplications avec unConfiguration des ports 1X1.
Oui. LeL834-1K1T-S7 MagJackcomprendLED YG/Gpour l'indication de l'état du port.
Non. Cette pièce est classée commeNon PoE.
Il utilise unmontage traversantconception.
Oui, leL834-1K1T-S7estConforme RoHS.
