Détails de produit
Lieu d'origine: Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: HX5084NLT
Conditions de paiement et d'expédition
Quantité de commande min: 10 pièces
Prix: $0.57
Détails d'emballage: Tape et bobine
Délai de livraison: En stock navire dans les 3 jours
Conditions de paiement: LC, D/A, D/P, T/T, Western Union
Capacité d'approvisionnement: 5kk / mois
Réf.: |
HX5084NLT |
Vitesse de réseau: |
10/100/1000Base-T (Gigabit Ethernet) |
Configuration du port: |
Port unique (1x1) |
Température de fonctionnement: |
−40 °C à +85 °C (qualité industrielle) |
Type de montage: |
Dispositif de montage de surface (SMD) |
Inductance en circuit ouvert (OCL): |
350 µH minimum |
Tension d'isolement: |
1 500 VRM minimum |
Norme de réseau: |
Spécifications IEEE 802.3 |
Réf.: |
HX5084NLT |
Vitesse de réseau: |
10/100/1000Base-T (Gigabit Ethernet) |
Configuration du port: |
Port unique (1x1) |
Température de fonctionnement: |
−40 °C à +85 °C (qualité industrielle) |
Type de montage: |
Dispositif de montage de surface (SMD) |
Inductance en circuit ouvert (OCL): |
350 µH minimum |
Tension d'isolement: |
1 500 VRM minimum |
Norme de réseau: |
Spécifications IEEE 802.3 |

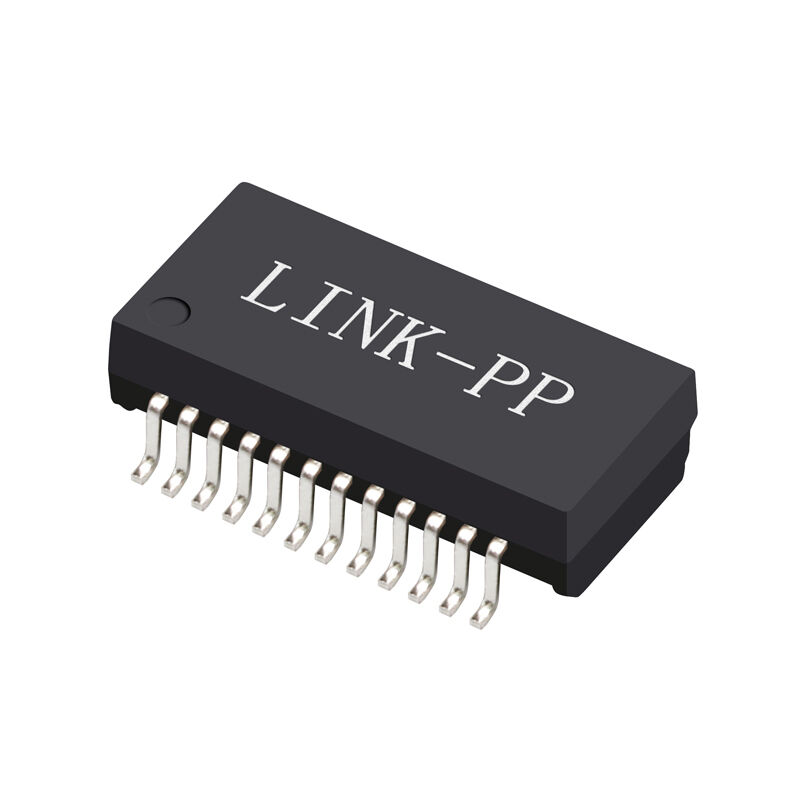

Le HX5084NLT est un transformateur LAN 1000Base-T industriel à port unique avec un rapport de rotation de 1:1, une large plage de températures et une conformité IEEE 802.3 pour des conceptions Ethernet robustes.
Le HX5084NLT est un transformateur LAN à port unique Gigabit Ethernet (1000Base-T) de haute fiabilité conçu pour les applications de montage de surface (SMD / SMT).Conçus pour résister à des environnements difficiles, il est doté d'une plage de température de fonctionnement industrielle de -40°C à +85°C.
Entièrement conforme aux spécifications IEEE 802.3, ce module magnétique à rapport 1:1 est une solution éprouvée pour assurer une intégrité robuste du signal et une isolation électrique supérieure.Il est largement utilisé par les ingénieurs pour les systèmes de contrôle industriels, les routeurs d'entreprise, les commutateurs réseau et les cartes mères de télécommunications soumis à des températures extrêmes.
Les caractéristiques électriques suivantes s'appliquent à+25°C, sauf indication contraire.
| Paramètre | Spécification |
|---|---|
| Température de fonctionnement | -40°C à +85°C |
| Ratio des tours | 11 à ± 2% |
| Polarité | Par schéma |
| Perte d'insertion | 100 kHz: −1,2 dB maximum; 1 ̇125 MHz: −0,2 − 0,002·f^1,4 dB maximum |
| La valeur de l'échantillon doit être supérieure ou égale à la valeur de l'échantillon à l'échantillon. | 0.1·40 MHz: −16 dB min; 40·100 MHz: −10 + 20·LOG10 ((f/80 MHz) dB min |
| Inductance (OCL), côté média | 350 μH par minute |
| Condition d'essai de l'OCL | 100 kHz, 100 mVrms, avec un biais de 8 mA en courant continu |
| Écoute transversale, canaux adjacents | 1 MHz: -50 dB min; 10 ̊100 MHz: -55 + 22·LOG10 (f/10) dB min |
| Ratio de rejet du mode commun | 2 MHz: −50 dB min; 30 ‰ 200 MHz: −15 + 20·LOG10 (f/200) dB min |
| Isolement entrée-sortie | 1500 VRMS min @ 60 secondes |
Le HX5084NLT est conçu pour une fabrication en volume élevé et une fiabilité à long terme.
Le HX5084NLT est parfaitement adapté aux systèmes Ethernet nécessitant des magnétiques compacts, fiables et de qualité industrielle.
Les applications courantes sont les suivantes:
Pour les ingénieurs de produits et les équipes d'approvisionnement, le HX5084NLT se distingue par sa combinaison deCompatibilité standardisée 1000Base-Tavecrésistance à la température industrielleetFacilité d'assemblage SMTCela le rend particulièrement utile dans les conceptions où l'espace de la carte est limité mais où la fiabilité ne peut être compromise.
Sa forte perte de retour, son interversement et ses performances de rejet de mode commun aident à soutenir une transmission de signal propre,tandis que la cote d'isolation de 1500 VRMS ajoute une couche supplémentaire de protection pour l'intégration du système.
Le HX5084NLT est conçu pourÉthernet 1000Base-T Gigabitles demandes et les réunionsJe veux dire, IEEE 802.3les spécifications.
La plage de température de fonctionnement est-40°C à +85°C, ce qui le rend adapté aux environnements industriels et à haute température.
Oui, c'est unetransformateur LAN à montage de surface (SMT), qui prend en charge l'assemblage automatisé des PCB et les mises en page compactes.
Le HX5084NLT estConforme à la réglementation RoHS.
L'isolement entre les entrées et les sorties est1500 VRMS au minimum pendant 60 secondes.
