Détails de produit
Lieu d'origine: Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: Je ne sais pas.
Document: LPJK9093AONL.pdf
Conditions de paiement et d'expédition
Quantité de commande min: 50/500/1000/25K
Prix: $0.5-$2.1
Détails d'emballage: Plateau
Délai de livraison: En stock navire dans les 3 jours
Conditions de paiement: TT, net30 / 60/90 jours
Capacité d'approvisionnement: 500 000 /mois
Numéro de pièce: |
Je ne sais pas. |
Type de produits: |
Connecteur RJ45 10GBASE-T |
Marques compatibles: |
Impulsion |
Nombre de ports: |
1x1 |
Loquet: |
En haut |
Débit de données: |
10GBASE-T |
PoE: |
PoE++ |
Option LED: |
Avec |
Les onglets EMl: |
Avec |
Type de montage: |
Tht |
Type de soudure: |
Vague |
Plage de température de fonctionnement: |
0°C à +70°C |
Numéro de pièce: |
Je ne sais pas. |
Type de produits: |
Connecteur RJ45 10GBASE-T |
Marques compatibles: |
Impulsion |
Nombre de ports: |
1x1 |
Loquet: |
En haut |
Débit de données: |
10GBASE-T |
PoE: |
PoE++ |
Option LED: |
Avec |
Les onglets EMl: |
Avec |
Type de montage: |
Tht |
Type de soudure: |
Vague |
Plage de température de fonctionnement: |
0°C à +70°C |

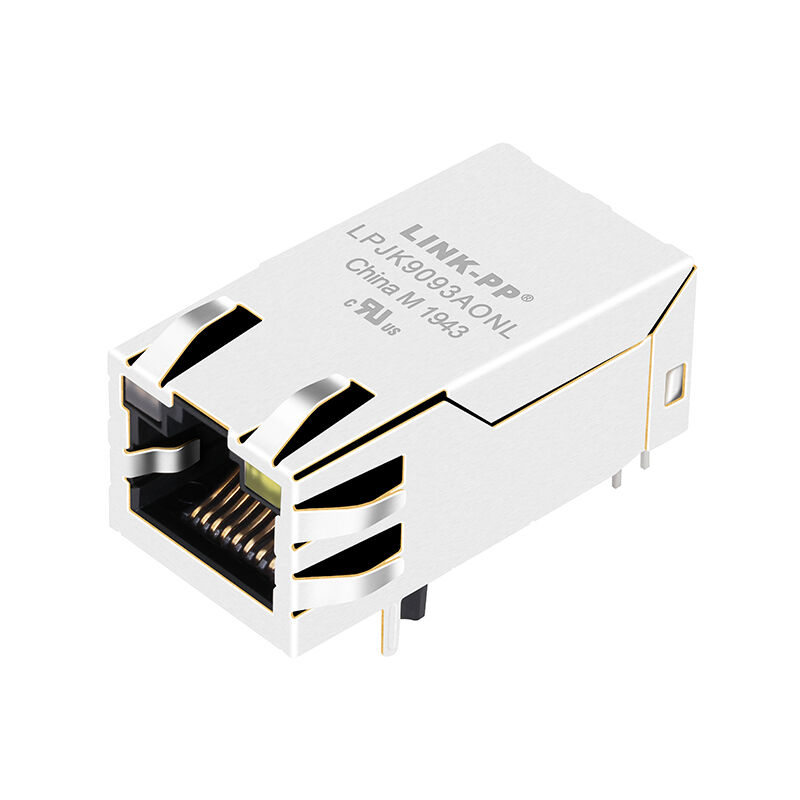

LPJK9093AONL est un connecteur RJ45 10G Base-T PoE++ avec aimants intégrés, port 1x1, conception traversante à entrée latérale, prise en charge 802.3bt, OCL 180 µH et indicateurs LED orange et vert/jaune pour les applications Ethernet haute puissance.
| Catégorie | Spécification | Détails |
|---|---|---|
| Configuration générale et mécanique | Fabricant | LINK-PP INT'L TECHNOLOGY CO., LIMITÉE |
| Numéro de pièce | LPJK9093AONL | |
| Type de connecteur | Prise RJ45 avec aimants intégrés | |
| Nombre de ports | 1 × 1 (port unique) | |
| Cœurs par port | 8 | |
| Nombre de postes / contacts | 10P8C | |
| Vitesse Ethernet | 10G Base-T | |
| Type de montage | Trou traversant (THT) | |
| Angle de montage sur circuit imprimé | Entrée latérale (angle droit de 90°) | |
| Orientation du loquet | Onglet HAUT | |
| Onglets EMI de protection | Inclus (avec onglets) | |
| Dimensions (L × L × H) | 32,50 mm × 16,60 mm × 13,50 mm (1,280" × 0,654" × 0,531") | |
| Caractéristiques électriques et magnétiques (@25°C) | Protocole d'application | Ethernet (PoE++) |
| Rapport de tours (RX/TX) | 1CT : 1CT (±2%) | |
| Inductance (OCL) | 180 µH MIN à 100 kHz, 0,1 Vrms | |
| Évaluation PoE | 1,0 A MAX à 57 V CC continu (conforme à la norme IEEE 802.3bt) | |
| Test d'isolement hipot | 1 500 Vrms | |
| Perte d'insertion | -3,0 dB MAX à 100 kHz ; -1,0 dB MAX à 1 ~ 100 MHz ; -3,0 dB MAX à 100 ~ 500 MHz |
|
| Perte de retour | -22 dB MIN à 1 ~ 100 MHz ; -22 + 18,27 × LOG(f/100) dB à 100~500 MHz |
|
| Diaphonie | -28 dB MINI à 1 ~ 100 MHz ; -19 dB MINI à 100 ~ 500 MHz |
|
| CDMR | -30 dB MIN à 1 ~ 250 MHz ; -22 dB MINI à 250 ~ 500 MHz |
|
| Matériaux et placage | Matériau du boîtier | Thermoplastique, certifié UL 94V-0 |
| Matériau de base du contact/du blindage | Alliage de cuivre | |
| Placage de bouclier | Nickel | |
| Placage de la zone de contact des contacts | Or 6µ" MIN (En option 15µ" / 30µ") | |
| Spécifications des LED | LED gauche (bicolore) | Orange / Vert |
| LED verte | Broche 20 (+), broche 19 (-), longueur d'onde 565 nm | |
| LED orange | Broche 20 (-), broche 19 (+), longueur d'onde 610 nm | |
| LED droite | Jaune | |
| LED jaune | Broche 18 (+), broche 17 (-), longueur d'onde 585 nm | |
| Tension directe (VF) | 1,8 V ~ 2,6 V à 20 mA | |
| Courant de fuite inverse (IR) | 10 µA MAX à VR = 5 V | |
| Directives environnementales et de soudure | Plage de température de fonctionnement | 0°C à +70°C |
| Température de soudage à la vague | 265°C maximum pendant 5 secondes | |
| Conformité RoHS | Conforme à RoHS (2011/65/CE) | |
| Conformité aux normes IEEE | IEEE 802.3bt (PoE++) | |
| Reconnaissance UL | Numéro de dossier UL E484635 |
Le LINK-PP LPJK9093AONL est un connecteur RJ45 10G Base-T haut de gamme à statut actif, conçu pour répondre aux exigences extrêmes des réseaux modernes à haut débit et haute puissance. Dotée d'un système magnétique intégré et de capacités PoE++ (IEEE 802.3bt) robustes, cette prise jack traversante à 1 port 1 fournit en toute sécurité jusqu'à 1,0 A de courant continu à 57 V CC.
Conçu avec une configuration à entrée latérale (angle droit de 90°), une orientation « Latch Up » et des languettes de protection EMI intégrées, le LPJK9093AONL est la solution ultime pour les LAN sur carte mère (LOM), les modems SOHO, les commutateurs d'entreprise et les équipements de télécommunications de nouvelle génération nécessitant des performances Ethernet 10 Gigabit sans faille.
Le connecteur LPJK9093AONL PoE++ RJ45structure à angle droit à entrée latéraleprend en charge des configurations de cartes compactes et une intégration efficace sur le panneau avant. LeverrouillageL'orientation simplifie l'insertion et la rétention dans les produits de mise en réseau, tandis que l'orientationOnglets de blindage EMIaméliorer l'immunité dans les environnements électriques bruyants.
Le connecteur RJ45 PoE++ LPJK9093AONL est couramment utilisé dans :
LPJK9093AONL est un connecteur RJ45 10G Base-T avec aimants intégrés conçu pour les applications Ethernet PoE++ telles que les commutateurs, les routeurs, les points d'accès et les périphériques réseau SOHO.
Oui. Il prend en charge la norme IEEE 802.3bt PoE++ avec un courant continu maximum de 1,0 A à 57 V CC.
Oui. Il est conçu pour la transmission Ethernet haut débit 10G Base-T.
Il utilise un style de montage traversant, à entrée latérale et à angle droit.
Oui. Il comprend une LED bicolore orange/verte et une LED jaune pour l'indication d'état.
