Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: LS-SM3110-20C
Document: LS-SM3110-20C.pdf
Conditions de paiement et d'expédition
Quantité de commande min: 400/2000 / 10K / 25K
Prix: $ 2.90
Détails d'emballage: T & r
Délai de livraison: En stock
Conditions de paiement: TT, net30 / 60/90 jours
Capacité d'approvisionnement: 4kk / mois
Numéro de pièce: |
LS-SM3110-20C |
Type de connecteur: |
Émetteur-récepteur monomode 10G |
Distance: |
≤20km |
Facteur de forme: |
SFP + |
taper: |
Mode unique |
Débit de données: |
10g |
Connecteur: |
LC Duplex |
Longueur d'onde: |
1310 nm |
Numéro de pièce: |
LS-SM3110-20C |
Type de connecteur: |
Émetteur-récepteur monomode 10G |
Distance: |
≤20km |
Facteur de forme: |
SFP + |
taper: |
Mode unique |
Débit de données: |
10g |
Connecteur: |
LC Duplex |
Longueur d'onde: |
1310 nm |

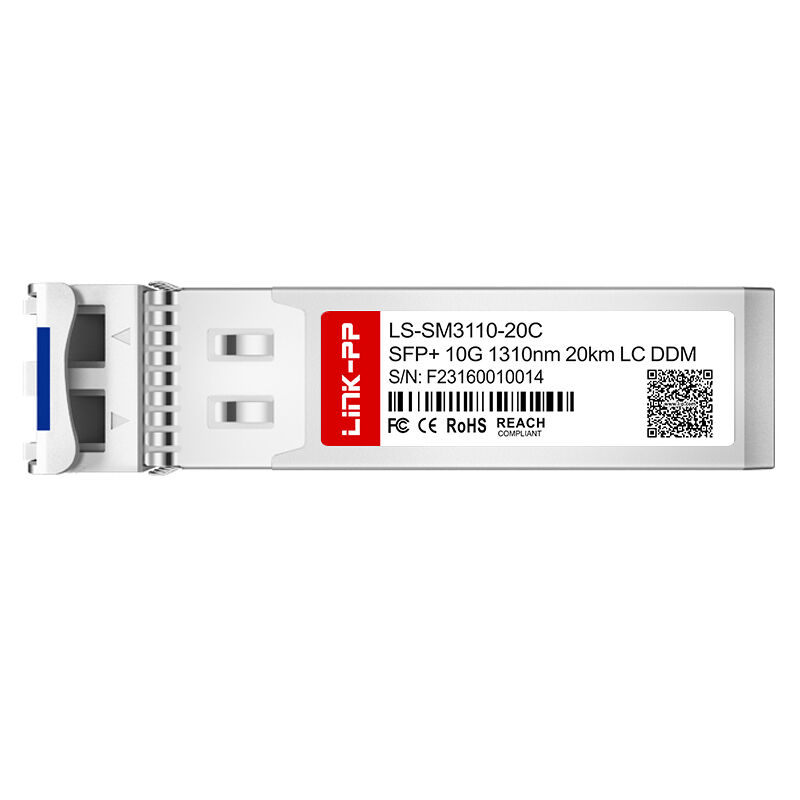

LeLINK-PP LS-SM3110-20Cest un système hautes performances enfichable à chaudModule émetteur-récepteur optique 10G SFP+conçu pour une transmission fiable de données à longue portée surfibre monomode (SMF). Opérant à unLongueur d'onde centrale de 1310 nm, ce module prend en charge les débits de données de1,0 Gbit/s à 10,7 Gbit/s, ce qui le rend approprié pour10GBASE-LRet10GBASE-LWcandidatures.
Construit avec unÉmetteur laser DFB 1310 nmet unRécepteur photodiode PIN, le LS-SM3110-20C offre des performances optiques stables, un excellent budget de liaison et une compatibilité robuste avec les systèmes réseau modernes. Avec une distance de transmission allant jusqu'à20kmsur SMF et un standardPrise LC duplex, c'est un choix idéal pour les réseaux d'entreprise, les infrastructures de télécommunications, les commutateurs, les routeurs et les équipements de transport optique.
Ce modèle prend également en chargeSurveillance diagnostique numérique (DDM/DOM), permettant un accès en temps réel aux paramètres clés du module tels que la température, la tension, le courant de polarisation TX et les niveaux de puissance optique via l'interface I2C.
| Paramètre | Émetteur (Tx) – Laser DFB 1310 nm |
Récepteur (Rx) – Photodiode PIN |
|---|---|---|
| Longueur d'onde centrale (λc) | 1 310 nm typique (1 270 nm ~ 1 350 nm) | 1 260 nm ~ 1 600 nm |
| Puissance de sortie moyenne | -3 dBm (Min) à +2 dBm (Max) | N / A |
| Sensibilité du récepteur | N / A | ≤ -14,4 dBm |
| Surcharge du récepteur | N / A | 0,5 dBm |
| Taux d'extinction (RE) | ≥ 3,5 dB | N / A |
| Taux de suppression en mode latéral (SMSR) | ≥ 30 dB | N / A |
| Largeur spectrale (-20dB) | ≤ 1 nm | N / A |
| Affirmation de LOS | N / A | -30 dBm |
| LOS Désaffirmation | N / A | -15,5 dBm |
| Paramètre | Spécification |
|---|---|
| Tension d'alimentation (Vcc) | +3,3 V nominal (3,135 V ~ 3,465 V) |
| Courant d'alimentation maximal (Icc) | 350 mA |
| Température de fonctionnement (commerciale) | 0°C à +70°C |
| Température de fonctionnement (option industrielle) | -40°C à +85°C (LS-SM3110-20I) |
| Température de stockage | -40°C à +85°C |
| Humidité de fonctionnement | 5 % à 85 % (sans condensation) |
| Tension maximale absolue | -0,5V à +4,5V |
| Paramètre de surveillance | Précision |
|---|---|
| Température | ±3°C |
| Tension d'alimentation (Vcc) | ±3% |
| Courant de polarisation laser | ±10% |
| Transmettre la puissance optique (puissance Tx) | ±3 dB |
| Recevez de la puissance optique (puissance Rx) | ±3dB |
* Ethernet 10GBASE-LR à 10,3125 Gbit/s
* Ethernet 10GBASE-LW à 9,953 Gbit/s
* Centre de données 10G et systèmes optiques d'entreprise
* Télécommunications et réseaux mobiles LTE
* Réseaux de stockage à haut débit (SAN)
À la recherche d'un fiableModule émetteur-récepteur optique duplex LC DOM SMF 10G SFP+ 1310nm 20kmpour votre prochain projet ? LeLINK-PP LS-SM3110-20Coffre les performances, la surveillance et la compatibilité nécessaires aux réseaux fibre optique professionnels.
Le LS-SM3110-20C est utilisé pour la communication optique 10G haut débit sur fibre monomode, en particulier dans les réseaux d'entreprise, de télécommunications et de centres de données.
Oui. Il prend en charge la surveillance de diagnostic numérique, permettant la lecture en temps réel de la température, de la tension, du courant de polarisation, de la puissance TX et de la puissance RX du module.
Le LS-SM3110-20C prend en charge jusqu'à20kmsurfibre monomode (SMF).
Oui. Il est généralement utilisé pour10GBASE-LRet10GBASE-LWcandidatures.
Il utilise unPrise LC duplex.
