Détails de produit
Lieu d'origine: Chine
Nom de marque: LINK-PP
Certification: ISO 9001,ISO 14001,UL,SGS,REACH168
Numéro de modèle: LPJK7403B97NL
Document: LPJK7403B97NL.pdf
Conditions de paiement et d'expédition
Quantité de commande min: 50 pièces
Prix: $0.7-$1.05
Détails d'emballage: T & r
Délai de livraison: En stock navire dans les 3 jours
Conditions de paiement: TT, NET30/60/90 jours
Capacité d'approvisionnement: 5kk / mois
Réf.: |
LPJK7403B97NL |
Nombre de ports: |
1x1 |
Loquet: |
En haut |
Débit de données: |
1000Base-T |
PoE: |
Non |
Option LED: |
Avec |
Les onglets EMl: |
sans |
Type de montage: |
Tht |
Type de soudure: |
Vague |
Plage de température de fonctionnement: |
-40°C à +85°C |
Réf.: |
LPJK7403B97NL |
Nombre de ports: |
1x1 |
Loquet: |
En haut |
Débit de données: |
1000Base-T |
PoE: |
Non |
Option LED: |
Avec |
Les onglets EMl: |
sans |
Type de montage: |
Tht |
Type de soudure: |
Vague |
Plage de température de fonctionnement: |
-40°C à +85°C |

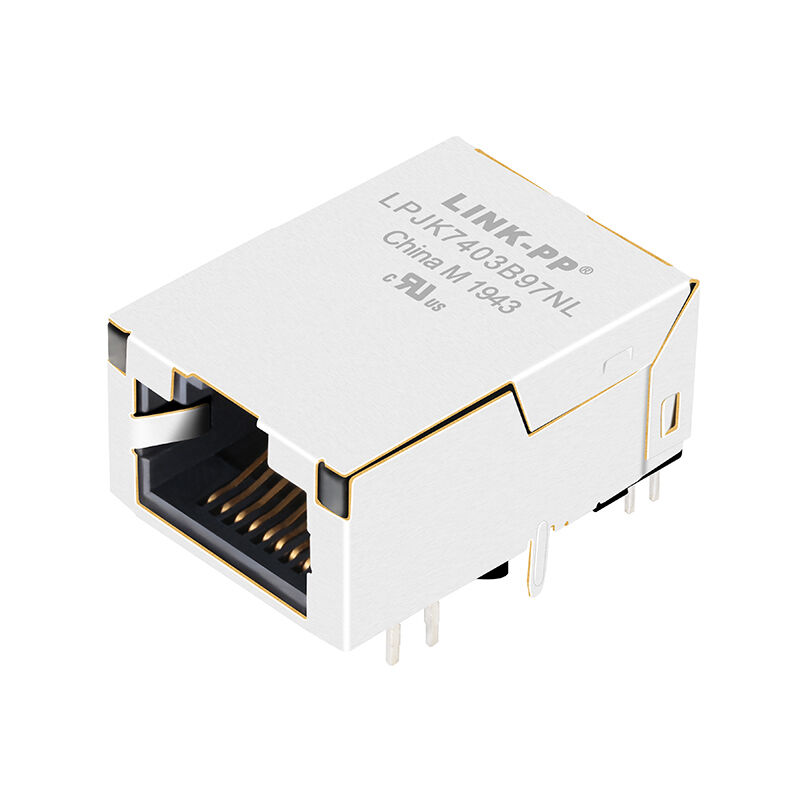

Le LINK-PP LPJK7403B97NL est un connecteur Magjack Gigabit RJ45 à port unique (1x1) de qualité supérieure conçu pour les applications de réseautage 1000Base-TX.le connecteur à trous assure une intégrité supérieure du signal et une suppression EMI pour les environnements Ethernet haute vitesseConçu pour résister à des températures de fonctionnement industrielles de -40 à +85 degrés Celsius et équipé d'indicateurs LED personnalisables, le LPJK7403B97NL est le choix fiable pour le matériel de réseau,les télécommunications, et les conceptions d'automatisation industrielle.
LeLe code de conduite est le code de conduite de l'appareil.est un dispositif de haute performance1 × 1 Gigabit Ethernet RJ45 MagJackconçus pourApplications de réseau 1000Base-TX. doté d'un magnétique intégré, d'une isolation de 1500 Vrms, d'indicateurs LED à deux couleurs et de températures de fonctionnement industrielles de-40°C à +85°C, ce connecteur offre une solution fiable et économe en espace pour les équipements Ethernet modernes.
Fabriqué parLe lien-PP, le LPJK7403B97NL est conforme àExigences de la norme IEEE 802.3, ce qui le rend approprié pour les appareils de réseau qui exigent des performances EMI robustes, l'intégrité du signal et la fiabilité à long terme.
-Vitesse de Gigabit:Optimisé pour les applications Ethernet 1000Base-TX.
-Magnétiques intégrés:350 uH minimum OCL avec un biais de 8mA assure une transmission de données robuste.
-Durabilité à température extrême:Fonctionnement fiable dans des environnements difficiles (-40 à +85 °C).
-Écran de haute qualité:Écran SUS 304-1/2H avec revêtement au nickel pour une excellente protection contre les EMI.
-Conformité globale:Conforme à la norme IEEE 802.3, certifié UL (E484635) et conforme à la norme RoHS.
| Paramètre | Spécification |
|---|---|
| Numéro de la partie | Le code de conduite est le code de conduite de l'appareil. |
| Produit de fabrication | La société LINK-PP INT'L TECHNOLOGY CO., LIMITED a été créée pour fournir des services de communication et de communication. |
| Type de connecteur | RJ45 MagJack (12P8C, éthernet) |
| Vitesse | Les données de base doivent être fournies par un système de transmission de données. |
| Nombre de ports | Port 1 × 1 |
| Type de montage | À travers le trou |
| Les orientations | 90° Angle droit (entrée latérale) |
| Orientation du verrou | Restez fermé. |
| Fonction PoE | Non-PoE |
| Tabs du bouclier EMI | Sans |
| LED de gauche | Jaune ou vert (pins 15, 16, 17) |
| LED à droite | Verte (épingles 13, 14) |
| Longueur du colis | 0.953 pouces / 24.20 mm |
| Largeur du paquet | 0.701 pouces / 17,80 mm |
| Hauteur du colis | 0.445 pouces / 11,30 mm |
| Paramètre | Spécification |
|---|---|
| Condition d'essai | 25°C |
| Ratio des tours (± 2%) | 1CT à 1CT |
| OCL (inductivité en circuit ouvert) | 350 μH Min @ 100 kHz, 100 mVrms, 8 mA Bias CC (0°C à 70°C) |
| Perte d'insertion (0,5 à 100 MHz) | -0,8 dB au maximum |
| Perte d'insertion (100-125 MHz) | -1,2 dB au maximum |
| Perte de retour (0,5 ‰ 40 MHz) | -18 dB Min |
| Perte de retour (50 ‰ 100 MHz) | - [12-20LOG ((f/80MHz) ] dB Min |
| Interférence de fréquence (0,5 ‰ 40 MHz) | -35 dB Min |
| Interface transversale (40 ̊100 MHz) | - [33-20LOG ((f/50MHz) ] dB Min |
| Ratio de rejet du mode commun (CMRR) | -30 dB Min (0,5 ‰ 100 MHz) |
| Voltage d'isolation | 1500 Vrms (PHY côté à côté) |
| Température de fonctionnement | -40°C à +85°C |
| Paramètre | Spécification |
|---|---|
| Conformité aux normes | Répond à la spécification IEEE 802.3 |
| Matériel de logement | Le PBT thermoplastique, UL94V-0 |
| Matériau de contact | Alliage de cuivre de haute qualité |
| Matériau du bouclier | SUS 304-1/2H, épaisseur: 0,2 mm |
| Le revêtement du bouclier | autres métaux |
| Plaquage par contact | Or, 6 μm minimum dans la zone de contact |
| Température de soudure par ondes | 250 °C pendant 5 secondes |
Conçus pour prendre en charge une large gamme d'applications de réseautage haut débit, notamment:
Le LPJK7403B97NL est unconnecteur intégré RJ45 MagJackqui combine une interface RJ45 standard avec des composants transformateurs LAN intégrés.Les besoins en espace des PCB sont réduits tout en maintenant une excellente performance du signal et une isolation électrique.
Comparé aux solutions de transformateurs Ethernet discrets, unConnecteur 1000Base-TX RJ45 avec magnétiquesimplifie la conception des cartes, raccourcit les cycles de développement et améliore la fiabilité globale du système.
