Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: LPJK7403B98NL
Conditions de paiement et d'expédition
Quantité de commande min: 10/100/25K
Prix: $0.5-$1.1
Détails d'emballage: T & r
Délai de livraison: 3-5 jours
Conditions de paiement: LC, D/A, D/P, T/T, Western Union
Capacité d'approvisionnement: 5kk / mois
Numéro de pièce: |
LPJK7403B98NL |
Nombre de ports: |
1x1 |
Loquet: |
En haut |
Débit de données: |
1000Base-T |
PoE: |
Non |
Option LED: |
Avec |
Les onglets EMl: |
sans |
Type de montage: |
Tht |
Type de soudure: |
Vague |
Plage de température de fonctionnement: |
-40°C à +85°C |
Numéro de pièce: |
LPJK7403B98NL |
Nombre de ports: |
1x1 |
Loquet: |
En haut |
Débit de données: |
1000Base-T |
PoE: |
Non |
Option LED: |
Avec |
Les onglets EMl: |
sans |
Type de montage: |
Tht |
Type de soudure: |
Vague |
Plage de température de fonctionnement: |
-40°C à +85°C |

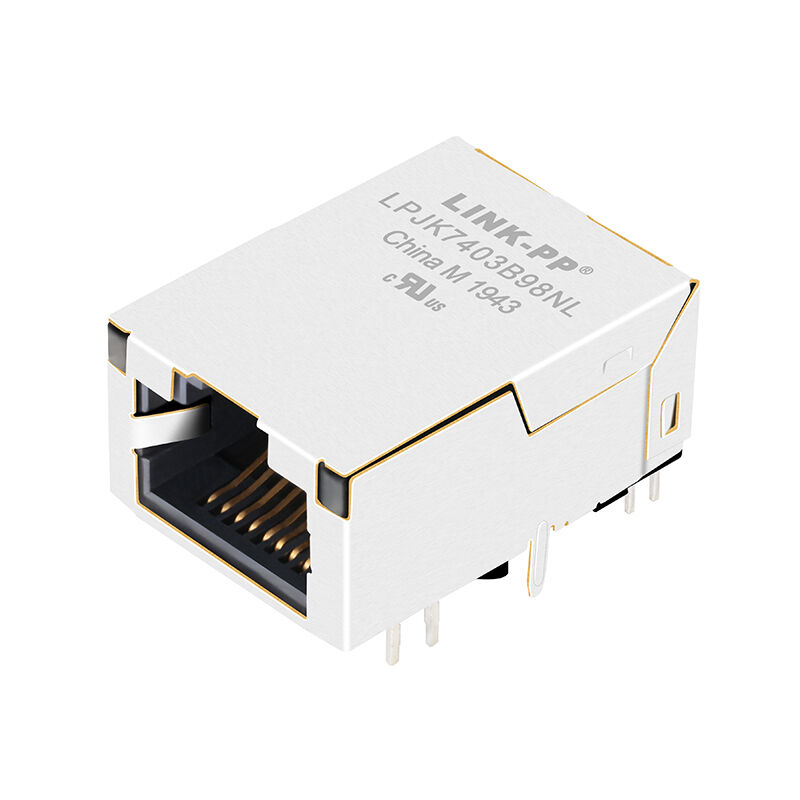

LINK-PP LPJK7403B98NL RJ45 MagJack à profil bas avec aimants intégrés. Prend en charge Ethernet 10/100/1000Base-T, isolation 1 500 Vrms, profil 11,30 mm, double LED et conformité IEEE 802.3.
Le LINK-PP LPJK7403B98NL est un Magjack Gigabit RJ45 10/100/1000 Base-T très fiable et discret, conçu pour les cartes de circuits imprimés (PCB) à espace limité. Avec une hauteur au-dessus du PCB de seulement 11,30 mm, ce connecteur 8P8C présente une orientation vers le haut et un système magnétique intégré avancé pour une suppression EMI et une intégrité du signal supérieures. Équipé d'indicateurs LED personnalisables (orange/vert et jaune) et conçu pour fonctionner parfaitement dans des environnements industriels extrêmes (-40 à +85 Celsius), le LPJK7403B98NL est l'interface réseau idéale pour les équipements modernes de télécommunications, d'automatisation industrielle et de réseau d'entreprise.
| Paramètre | Spécification |
|---|---|
| Numéro de pièce | LPJK7403B98NL |
| Type de produit | MagJack RJ45 à profil bas |
| Interface du connecteur | 8P8C (RJ45) |
| Norme Ethernet | 10/100/1000Base-T |
| Configuration des ports | 1×1 |
| Type de montage | Trou traversant |
| Orientation | Angle droit (90°) |
| Position du loquet | Onglet vers le haut |
| Hauteur au-dessus du PCB | 11,30 mm |
| Hauteur hors tout | 11,60 mm |
| Largeur | 17,80 mm |
| Longueur | 24,20 mm |
Le LPJK7403B98NL est conçu pour offrir une transmission Gigabit Ethernet stable tout en répondant aux spécifications électriques IEEE.
| Paramètre | Spécification |
|---|---|
| Rapport de tours | 1CT:1CT (±2%) |
| LOC | 350 μH min à 100 kHz, 100 mVrms, polarisation CC 8 mA |
| Tension d'isolement | 1500 Vrms |
| CMRR | 30 dB minimum (0,5 à 100 MHz) |
| Température de fonctionnement | -40°C à +85°C |
| Fréquence | Maximum |
|---|---|
| 0,5 à 100 MHz | -0,8dB |
| 100-125 MHz | -1,2 dB |
| Fréquence | Minimum |
|---|---|
| 0,5 à 40 MHz | -18dB |
| 50-100 MHz | -[12-20LOG(f/80MHz)]dB |
| Fréquence | Minimum |
|---|---|
| 0,5 à 40 MHz | -35dB |
| 40 à 100 MHz | -[33-20LOG(f/50MHz)]dB |
Ces caractéristiques électriques optimisées garantissent une transmission de données fiable, des réflexions de signal réduites et des performances EMI supérieures pour les réseaux Ethernet haut débit.
Conçu pour une durabilité à long terme dans les équipements de réseau industriels et commerciaux.
| Paramètre | Spécification |
|---|---|
| Normes | IEEE 802.3 |
| Matériau du boîtier | PBT thermoplastique, UL94V-0 |
| Matériel de contact | Alliage de cuivre |
| Matériau du bouclier | SUS304-1/2H, épaisseur 0,2 mm |
| Finition du bouclier | Nickelage |
| Placage de contact | Or, 6μin minimum |
| Température de soudure à la vague | 250°C pendant 5 secondes |
Les matériaux de haute qualité garantissent une excellente soudabilité, résistance à la corrosion et durabilité mécanique tout au long du cycle de vie du produit.
L'intégration des éléments magnétiques Ethernet directement dans le connecteur RJ45 offre plusieurs avantages techniques :
Ces avantages font du LPJK7403B98NL un excellent choix pour le matériel Ethernet compact et hautes performances.
Le LPJK7403B98NL est conforme aux normes internationales de qualité et environnementales.
| Attestation | Statut |
|---|---|
| IEEE 802.3 | Conforme |
| Certification UL | Numéro de dossier E484635 |
| RoHS | Conforme (2011/65/UE) |
| Indice d'inflammabilité | UL94V-0 |
