Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,REACH,ISO
Numéro de modèle: LPJ17206AGNL est utilisé
Document: LPJ17206AGNL REVA6.pdf
Conditions de paiement et d'expédition
Numéro de pièce: |
LPJ17206AGNL est utilisé |
Nombre de ports: |
2x1 |
Loquet: |
En haut et en bas |
Débit de données: |
100Base-T |
PoE: |
Non |
Option LED: |
Avec |
Les onglets EMl: |
Avec |
Type de montage: |
Tht |
Type de soudure: |
Vague |
Plage de température de fonctionnement: |
-40°C à +85°C |
Numéro de pièce: |
LPJ17206AGNL est utilisé |
Nombre de ports: |
2x1 |
Loquet: |
En haut et en bas |
Débit de données: |
100Base-T |
PoE: |
Non |
Option LED: |
Avec |
Les onglets EMl: |
Avec |
Type de montage: |
Tht |
Type de soudure: |
Vague |
Plage de température de fonctionnement: |
-40°C à +85°C |

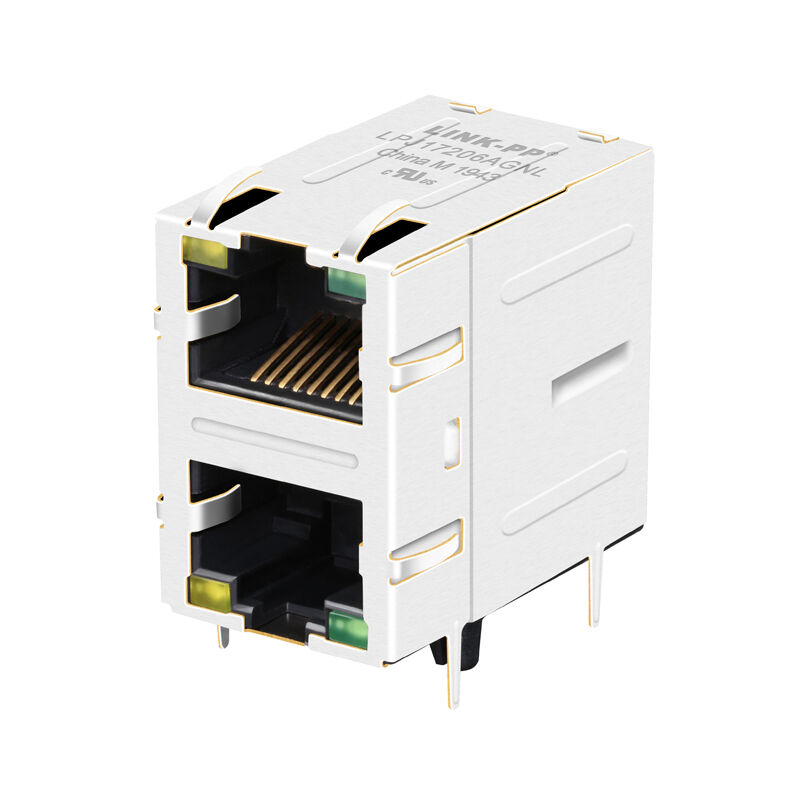

Connecteur RJ45 empilé LINK-PP LPJ17206AGNL 2x1 ports. Comprend des aimants intégrés 10/100 Base-T, des doigts à ressort EMI, des indicateurs LED et une température de fonctionnement industrielle (-40 ℃ à +85 ℃) pour une mise en réseau fiable.
Le LINK-PP LPJ17206AGNL est un connecteur Magjack RJ45 2x1 (empilé) hautes performances conçu pour les applications Ethernet 10/100 Base-T fiables. Conçu pour optimiser l'espace sur le circuit imprimé, ce connecteur traversant à double port est doté d'un système magnétique intégré, de doigts à ressort EMI intégrés pour une suppression supérieure du bruit et d'indicateurs LED jaune/vert très visibles. Conçu pour résister à des températures de fonctionnement industrielles de -40 ℃ à +85 ℃, le LPJ17206AGNL fournit une interface réseau robuste et peu encombrante, idéale pour les modems, commutateurs, hubs et conceptions LAN sur carte mère SOHO (LOM).
| Paramètre | Spécification |
|---|---|
| Numéro de pièce | LPJ17206AGNL |
| Type de produit | Connecteur RJ45 2 × 1 avec aimants intégrés |
| Interface du connecteur | 8P8C RJ45 |
| Norme Ethernet | 10/100Base-T |
| Configuration des ports | Ports empilés 2 × 1 |
| Type de montage | Trou traversant |
| Montage sur circuit imprimé | Entrée latérale |
| Orientation | Angle droit (90°) |
| Orientation du loquet | De haut en bas |
| Prise en charge PoE | Non PoE |
| Bouclier EMI | Avec doigts à ressort EMI |
| Configuration des LED | Jaune gauche / Vert droit |
| Température de fonctionnement | -40°C à +85°C |
| Longueur du colis | 28,50 mm |
| Largeur du paquet | 17,20 mm |
| Hauteur du colis | 25,55 mm |
| Paramètre | Spécification |
|---|---|
| Conditions d'essai | @ 25°C |
| Rapport de tours | 1CT:1CT (±5%) |
| Inductance en circuit ouvert (OCL) | 350 μH min à 100 kHz, 0,1 V, polarisation CC 8 mA |
| Perte d'insertion (1–100 MHz) | -1,2 dB maximum |
| Perte de retour (1–30 MHz) | -16 dB minimum |
| Perte de retour (30-60 MHz) | -12dB minimum |
| Perte de retour (60-80 MHz) | -10 dB minimum |
| Perte de retour (80-100 MHz) | -8dB minimum |
| Diaphonie (1 à 100 MHz) | -30 dB minimum |
| Rejet en mode commun (CMRR, 1–100 MHz) | -30 dB minimum |
| Tension d'isolement | 1 500 Vrms (côté PHY vers côté ligne) |
| Température de fonctionnement | -40°C à +85°C |
LINK-PP est un fabricant professionnel spécialisé dans les produits de connectivité Ethernet, notamment les connecteurs RJ45 MagJack, les transformateurs LAN et les composants de réseau haut débit.
Le LPJ17206AGNL offre :
Qu'il s'agisse de développer des équipements de réseaux industriels, des systèmes embarqués, des routeurs ou des commutateurs Ethernet, leConnecteur LPJ17206AGNL 2 × 1 RJ45 avec aimants intégrés 10/100Base-Tfournit une solution d'interface réseau fiable, compacte et économique pour les applications Ethernet professionnelles.
