Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: ISO9001,SGS,UL,CE,REACH
Numéro de modèle: Le nombre d'heures de travail est le suivant:
Document: LPJG0801ABNL.pdf
Conditions de paiement et d'expédition
Quantité de commande min: 10 pièces
Prix: $0.09-$0.85
Détails d'emballage: T & r
Délai de livraison: En stock navire dans les 3 jours
Conditions de paiement: LC, D/A, D/P, T/T, Western Union
Capacité d'approvisionnement: 5kk / mois
Numéro de pièce: |
Le nombre d'heures de travail est le suivant: |
Nombre de ports: |
1x1 |
Loquet: |
Vers le bas |
Débit de données: |
1000Base-T |
PoE: |
Non |
Option LED: |
Avec |
Les onglets EMl: |
Avec |
Type de montage: |
Tht |
Type de soudure: |
Vague |
Plage de température de fonctionnement: |
0°C à +70°C |
Numéro de pièce: |
Le nombre d'heures de travail est le suivant: |
Nombre de ports: |
1x1 |
Loquet: |
Vers le bas |
Débit de données: |
1000Base-T |
PoE: |
Non |
Option LED: |
Avec |
Les onglets EMl: |
Avec |
Type de montage: |
Tht |
Type de soudure: |
Vague |
Plage de température de fonctionnement: |
0°C à +70°C |

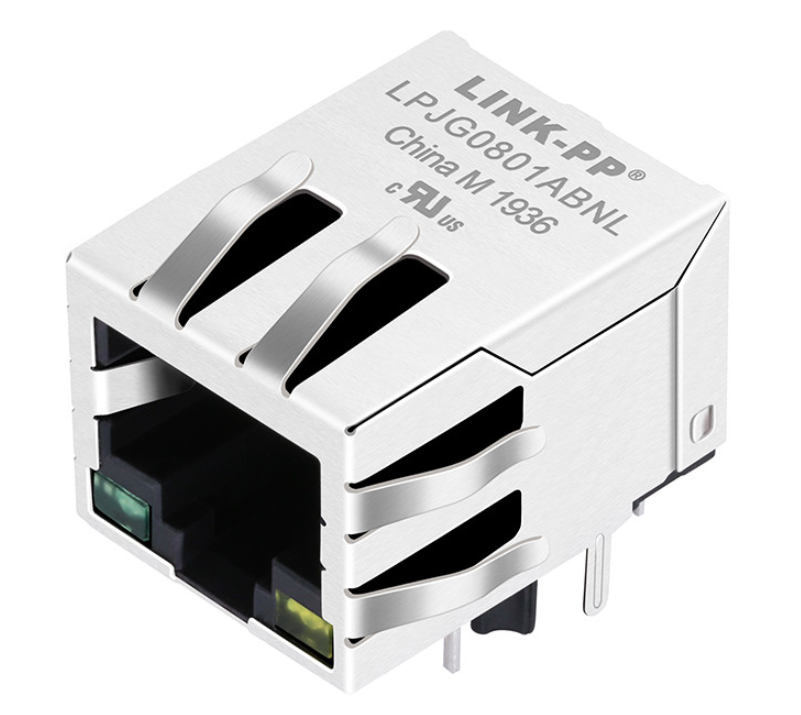

LPJG0801ABNL, prise magnétique Gigabit RJ45, connecteur 1000Base-T RJ45, LINK-PP RJ45, Ethernet Magjack, port 1x1 RJ45 à travers le trou, onglets EMI RJ45 blindés.
Le LPJG0801ABNL est un connecteur féminin RJ45 haut de gamme à port 1x1 haute performance doté de magnétiques intégrés conçus spécifiquement pour les applications Gigabit Ethernet (10/100/1000 Base-T).Conçu pour un matériel de réseau robuste, ce Magjack à angle droit de 90 degrés (entrée latérale) combine une protection EMI supérieure avec une intégration d'économie d'espace.
It is constructed with a robust stainless steel shield featuring built-in EMI spring fingers and integrates a Bob Smith termination matching network (75Ω resistors and a 1000pF/2KV high-voltage capacitor)Entièrement conforme aux normes IEEE 802.3, aux directives RoHS, et soutenu par la certification UL, le LPJG0801ABNL garantit une fiabilité élevée,transmission de données à grande vitesse pour les équipements de réseautage d'entreprise et de consommation.
| Paramètre | Spécification |
|---|---|
| Numéro de la partie | Le nombre d'heures d'essai est le suivant: |
| Produit de fabrication | Le lien-PP |
| Type de produit | Jack magnétique RJ45 intégré |
| Configuration du port | 1 × 1 |
| Type de connecteur | RJ45 Femelle (10P8C) |
| Vitesse Ethernet | Le nombre d'équipements utilisés est le suivant: |
| Type de montage | À travers le trou |
| Les orientations | Angle droit (90° d'entrée latérale) |
| Position du verrou | À terre! |
| Le bouclier | - Oui, oui. |
| Les doigts de ressort EMI | - Oui, oui. |
| Configuration de la LED | Verte à gauche / Jaune à droite |
| Appui au PoE | Non-PoE |
| Nombre de cœurs | 8 |
| Largeur | 15.94 mm |
| Taille | 13.30 mm (à l'exclusion des broches de soudure et des poteaux de montage) |
| Profondeur (longueur) | 21.25 mm |
| Les normes | Je veux dire, IEEE 802.3 |
| Certification | L'utilisation de produits chimiques est autorisée. |
| Paramètre | Spécification |
|---|---|
| Norme Ethernet | Les données de base sont fournies par les autorités compétentes |
| Ratio des tours | 1CT:1CT ± 5% |
| Inductance en circuit ouvert (OCL) | ≥ 350 μH @ 100 kHz, 0,1 V, 8 mA de biais en courant continu |
| Voltage d'isolation | 1500 Vrms (PHY à la ligne) |
| Perte d'insertion | ≤1,2 dB (1100 MHz) |
| Perte de rendement |
≥ 16 dB (1 ‰ 30 MHz) ≥ 12 dB (3060 MHz) ≥ 10 dB (60 ∼ 80 MHz) ≥ 8 dB (80 ∼ 100 MHz) |
| Écoute transversale | ≥ 30 dB (1 ‰ 100 MHz) |
| Rejet du mode commun (CMR) | ≥ 30 dB (1 ‰ 100 MHz) |
| Bob Smith est terminé | Résistances intégrées de 4 × 75 Ω + condensateur de 1000 pF / 2 kV |
| Température de fonctionnement | 0°C à +70°C |
| Caractéristique | Spécification |
|---|---|
| Logements | PBT + 30% de fibres de verre, UL94V-0 |
| Matériau de contact | Pour les métaux non résistants à l'oxydation, les métaux résistants à l'oxydation sont les métaux résistants à l'oxydation. |
| Plaquage par contact | Plaquage sélectif par or, ≥ 6 μin |
| Pions de soudure | L'acier (C2680R-H), 0,35 mm |
| Le bouclier | SUS304 en acier inoxydable, 0,20 mm |
| Protection contre l'IME | Les émetteurs-récepteurs à ressort EMI intégrés |
| Soudage recommandé | Soudage par ondes, à 250°C / 5 s maximum. |
Conçu pour une communication de données de haute fiabilité, ce Gigabit Magjack est le composant parfait pour:
LINK-PP est spécialisée dans la connectivité Ethernet et les composants magnétiques depuis plus de25 ans, au service des fabricants de réseaux, d'automatisation industrielle, de télécommunications, d'automobiles et d'équipements médicaux du monde entier.
Nos avantages sont les suivants:
Notre portefeuille de produits comprend:
Le LPJG0801ABNL est unconnecteur Gigabit RJ45 à port unique avec magnétique Ethernet intégré, soutenirLe nombre d'équipements utilisés est le suivant:Les applications Ethernet.
Il intègre des transformateurs d'isolation Ethernet, des étouffants à mode commun, des circuits de terminaison Bob Smith, des composants d'impédance et un condensateur haute tension à l'intérieur du connecteur.
Le LPJG0801ABNL standard est conçu pourÉthernet Gigabit non PoESi le support PoE est requis, LINK-PP propose des solutions PoE et PoE+ MagJack dédiées.
Les magnétiques intégrés fournissentIsolement de 1500 Vrmsentre le côté PHY et le côté câble, répondant aux exigences d'isolement IEEE Ethernet.
Le connecteur comprend:
Ceux-ci peuvent être configurés pour l'indication de liaison, d'activité ou de vitesse en fonction du PHY Ethernet.
Les ressorts EMI intégrés améliorent la mise à la terre du châssis, réduisent les interférences électromagnétiques (EMI) et aident les équipements de réseau à répondre aux exigences de conformité EMC.
Oui. LINK-PP prend en charge la personnalisation pour:
