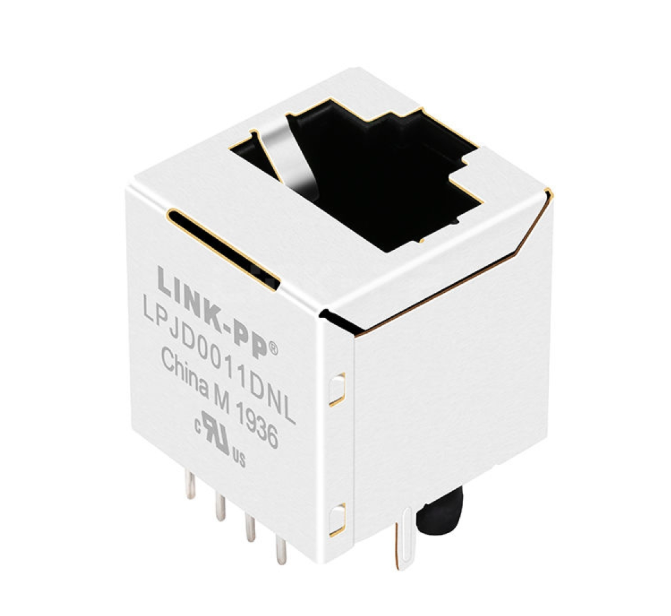

LPJD0011DNL Connecteur RJ45 vertical avec entrée supérieure magnétique 10/100

Le LINK-PP LPJD0011DNL est un connecteur RJ45 Magjack vertical (entrée supérieure à 180°)hautement fiable, conçu pour les applications Fast Ethernet 10/100Base-T. En intégrant les circuits magnétiques d'isolation et les bobines de suppression de mode commun directement dans un boîtier vertical, ce connecteur minimise l'empreinte sur le circuit imprimé et optimise le routage des câbles dans les conceptions d'enceintes étroites ou empilées.

Fonctionnant dans une plage de température commerciale de 0°C à 70°C, le LPJD0011DNL est entièrement conforme aux normes IEEE 802.3. Il est doté d'un circuit de terminaison Bob Smith robuste pour supprimer les interférences électromagnétiques (EMI) et est entièrement sans LED, ce qui en fait une solution économique et peu encombrante pour les modems SOHO, les commutateurs et les applications LAN sur carte mère (LOM).

Spécifications techniques du connecteur Magjack RJ45 vertical LPJD0011DNL

1. Paramètres généraux et mécaniques

2. Caractéristiques électriques et magnétiques (@ 25°C)

Fiche technique du connecteur RJ45 vertical LPJD0011DNL - Mécanique / Schéma

 Caractéristiques clés du RJ45 à entrée supérieure 10/100Base-T

1. Optimisation de l'espace vertical (entrée supérieure à 180°)

Contrairement aux connecteurs à angle droit standard, l'orientation verticale à 180 degrés permet de brancher les câbles réseau par le haut. Ceci est essentiel pour les conceptions de châssis de haut en bas, les équipements de test et les configurations multi-cartes denses.

2. Suppression avancée des interférences électromagnétiques (terminaison Bob Smith)

Le schéma interne comprend des transformateurs d'isolement intégrés ainsi qu'un circuit de terminaison Bob Smith intégré. Les broches inutilisées et les prises centrales sont terminées par des résistances de 75Ω et partagent un condensateur haute tension de 1000pF/2KV connecté à la masse du blindage. Cela réduit considérablement les interférences électromagnétiques (EMI) et empêche la réflexion du signal.

3. Fabrication de haute fiabilité

• Isolation HiPot de 1500 Vrms : Protège les émetteurs-récepteurs PHY en aval contre les surtensions et les décharges électrostatiques.
• Compatible soudure à la vague :Le boîtier thermoplastique UL94V-0 résiste aux températures de pointe de la soudure à la vague de 265°C pendant 5 secondes maximum.
• Plaquage or 6µ" :Assure une connectivité stable et une résistance à la corrosion pour les environnements commerciaux standard.

 Applications du RJ45 vertical 10/100Base-T

Le LPJD0011DNL est conçu pour le matériel réseau intérieur et commercial standard, notamment :

• Équipement SOHO : Modems ADSL/VDSL, routeurs domestiques.

• Réseau :Hubs et commutateurs Fast Ethernet.

• Informatique :LAN sur carte mère (LOM) et cartes PC embarquées.

Questions fréquemment posées

Q : Quelle est l'orientation de montage du LPJD0011DNL ?

R : Il présente une orientation de montage verticale à 180 degrés (entrée supérieure), ce qui signifie que le câble Ethernet est inséré perpendiculairement au circuit imprimé.

Q : Ce connecteur RJ45 prend-il en charge le PoE ?

R : Non, le LPJD0011DNL est conçu pour la transmission de données Ethernet LAN standard (Non-PoE).

Q : Quelle est la plage de température de fonctionnement ?

R : Il prend en charge une plage de température de fonctionnement commerciale standard de 0°C à 70°C.

Q : Dispose-t-il de LED intégrées ?

R : Non, ce modèle spécifique (LPJD0011DNL) est conçu sans indicateurs LED pour réduire les coûts et simplifier le routage du circuit imprimé.

Q : Quel est le profil de soudage recommandé ?

R : Pour la soudure à la vague THT, la température maximale de pointe recommandée est de 265°C pendant une durée ne dépassant pas 5 secondes.
