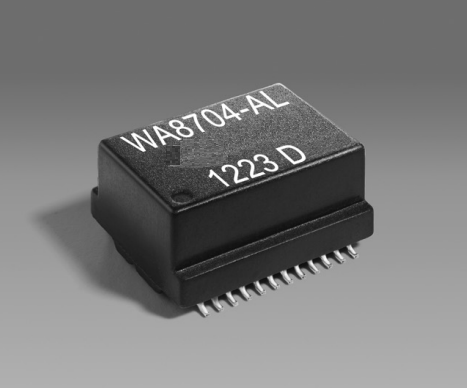

WA8704-ALD Transformateur de chemin de signal PoE 1 500 Vrms (150 W, IEEE 802.3bt, Gigabit)

Pour les ingénieurs matériels intégrant le WA8704-ALD dans les conceptions de PCB :

1. Gestion thermique : Veuillez noter que l'application d'un courant continu de 1,5 A à chaque prise centrale côté câble entraînera une augmentation de température approximative de 15°C (par rapport à une température ambiante de 25°C). Assurez-vous d'une couverture de cuivre et de vias thermiques adéquats dans votre conception de PCB pour dissiper la chaleur, en particulier si vous fonctionnez près de la limite supérieure de 85°C.
2. Soudure par refusion : Les terminaisons très durables peuvent supporter un maximum de trois cycles de refusion de 40 secondes à +260°C. Les pièces doivent être autorisées à refroidir complètement à température ambiante entre les cycles pour éviter les contraintes internes.
3. Emballage pour CMS : Les pièces sont fournies en format bande et bobine (250 pièces par bobine de 13 pouces). La bande en plastique a une largeur de 32,4 mm avec un espacement des poches de 24 mm, optimisé pour les machines de prélèvement et de placement automatisées à haute vitesse.

Présentation du produit

Le WA8704-ALD est un transformateur de chemin de signal PoE (Power over Ethernet) haut de gamme et haute performance. Spécifiquement conçu pour répondre et dépasser les exigences rigoureuses de la norme PoE haute puissance IEEE 802.3bt, ce transformateur à montage en surface (CMS) est conçu pour les applications Gigabit Ethernet (Gbit) de nouvelle génération.

Capable de gérer un chemin de signal à 4 paires de 150 W massif avec 1,5 A sur chaque prise centrale, le WA8704-ALD offre une alimentation sans précédent sans compromettre l'intégrité du signal. Il dépasse considérablement les exigences de perte de retour pour le Gigabit Ethernet, garantissant une transmission de données impeccable aux côtés d'une alimentation à haute puissance. Avec une plage de température de fonctionnement industrielle de –40°C à +85°C et une isolation robuste de 1500 Vrms, ce transformateur est le choix définitif pour les ingénieurs concevant des commutateurs PoE haute puissance, des caméras PTZ avancées, des petites cellules 5G et des réseaux d'éclairage intelligents PoE.

Caractéristiques principales

1. Gestion de puissance de nouvelle génération (IEEE 802.3bt)

Conçu pour les applications PoE++ les plus exigeantes, le WA8704-ALD prend en charge une architecture d'alimentation à 4 paires de 150 W. Il gère un courant continu de 1,5 A par prise centrale côté câble avec une efficacité thermique exceptionnelle (ne provoquant qu'une augmentation de température de 15°C par rapport à une base ambiante de 25°C).

2. Intégrité de signal Gigabit impeccable

La livraison de puissance ne doit pas se faire au détriment de la vitesse des données. Ce transformateur est méticuleusement bobiné sur un noyau de ferrite de haute qualité pour dépasser les exigences standard de perte de retour du Gigabit Ethernet, minimisant la diaphonie et maximisant le rejet du mode différentiel au mode commun.

3. Isolation et construction à haute fiabilité

La sécurité et la durabilité sont primordiales dans le matériel B2B. Le WA8704-ALD fournit une isolation de 1500 Vrms entre enroulements (pendant une minute). De plus, il bénéficie d'un indice MSL 1 (Moisture Sensitivity Level), ce qui signifie qu'il a une durée de vie illimitée sur le plancher (<30°C / 85% HR) et ne nécessite aucun pré-séchage avant la soudure par refusion.

Spécifications techniques

1. Paramètres électriques et de performance

2. Spécifications mécaniques et matérielles

3. Caractéristiques environnementales et de soudure

Fiche technique du transformateur PoE WA8704-ALD

Applications cibles

Le WA8704-ALD est un composant passif essentiel pour les équipements d'alimentation (PSE) et les appareils alimentés (PD) nécessitant la conformité IEEE 802.3bt :

• Infrastructure réseau : Commutateurs, midspans et injecteurs PoE++ haute puissance.
• Télécommunications : Petites cellules 5G et points d'accès Wi-Fi 6/6E extérieurs.
• Bâtiment intelligent et sécurité : Caméras IP Pan-Tilt-Zoom (PTZ), systèmes d'éclairage LED intelligents (éclairage PoE) et panneaux de contrôle d'accès.
• IoT industriel : Ordinateurs industriels et hubs de capteurs distants nécessitant une alimentation et des données à haute vitesse sur un seul câble.

Questions fréquemment posées

Q : Quelle est la puissance maximale gérée par le transformateur WA8704-ALD ?

R : Le WA8704-ALD est conçu pour gérer un chemin de signal à 4 paires de 150 W, avec jusqu'à 1,5 A de courant continu sur chaque prise centrale, ce qui le rend entièrement adapté aux applications IEEE 802.3bt PoE++.

Q : Ce transformateur prend-il en charge les vitesses Gigabit Ethernet ?

R : Oui, il est spécifiquement conçu pour le Gigabit Ethernet (Gbit) et dépasse les exigences standard de perte de retour pour garantir une excellente intégrité du signal.

Q : Quelle est la tension d'isolement (Hi-pot) nominale ?

R : Le transformateur présente une tension d'isolement robuste de 1500 Vrms pendant une minute (entre enroulements).

Q : Le WA8704-ALD est-il sensible à l'humidité pendant l'assemblage du PCB ?

R : Non, il a un niveau de sensibilité à l'humidité (MSL) de 1, ce qui signifie qu'il a une durée de vie illimitée sur le plancher dans des conditions standard (<30°C / 85% HR) et ne nécessite pas de pré-séchage avant la soudure par refusion.

Q : Quelles sont les dimensions exactes de ce composant ?

R : Les dimensions maximales sont de 16,50 mm (longueur) x 18,60 mm (largeur) x 10,16 mm (hauteur). Il utilise une empreinte CMS à 24 pastilles.
