LPJE160HENL prise modulaire RJ45 à basse pression avec LED vert/jaune, de qualité industrielle

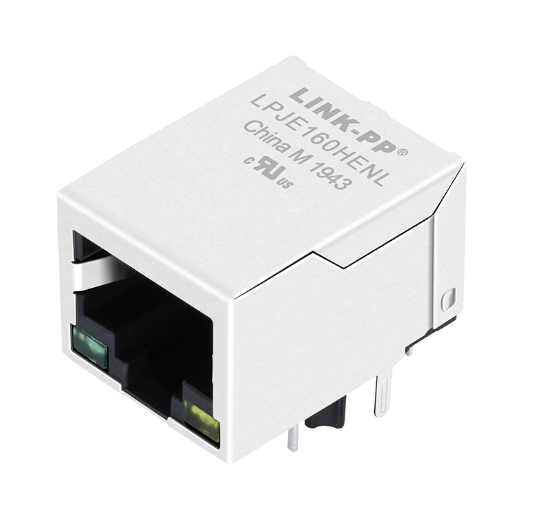

Le LINK-PP LPJE160HENL est une prise modulaire RJ45 blindée 8P8C robuste à port unique (1x1), conçue sans magnétique intégré (Non-MagJack / passage direct). Conçu dans une orientation Tab-Down (Latch-Down) peu encombrante avec des indicateurs d'état LED vert et jaune intégrés, il offre un profil de profondeur compact de seulement 21,30 mm, soit plus de 30 % plus court que les connecteurs MagJack standard.

Fonctionnant de manière fiable sur une plage de températures industrielles étendue de -40 °C à +85 °C, le LPJE160HENL est doté d'une tension de tenue diélectrique de 1 000 V CA, d'un placage de contact flash doré durable de 50 µ-pouces et d'un boîtier thermoplastique ignifuge UL 94 V-0 (certifié UL : dossier E484635). Il s'agit du premier choix d'interconnexion pour les conceptions matérielles nécessitant des topologies de transformateurs discrets externes, une isolation médicale/industrielle haute tension ou des interfaces de bus série non Ethernet, notamment RS-485, RS-232, bus CAN, DMX-512 et Modbus.

[Centre d'action d'ingénierie]

• 📥 [Télécharger le dessin technique officiel LP09102425 (LPJE160HENL.pdf)]
• 📐 [Télécharger le modèle STEP 3D et les empreintes ECAD (Altium / KiCad / OrCAD)]
• 🎁 [Demander des échantillons d'évaluation technique gratuits]
• 📊 [Demander un devis direct du fabricant (Demande de prix)]

Spécifications techniques et données paramétriques

1. Spécifications générales et mécaniques

2. Spécifications électriques (@ 25°C)

3. Spécifications optiques et électriques LED intégrées

Pour éviter les erreurs de disposition de polarité inversée, les circuits LED internes et les paramètres optiques sont définis ci-dessous :

LED GAUCHE (VERTE) LED DROITE (JAUNE) PIN 9 (+) PIN 11 (+) ┌─▲─┐ ┌─▲─┐ │ │ │ │ └───┘ └───┘ PIN 10 (-) PIN 12 (-)

4. Profil environnemental et de soudure

• Plage de températures de fonctionnement : -40 °C à +85 °C (véritable qualité industrielle étendue)
• Plage de température de stockage : -40°C à +85°C
• Limite thermique du soudage à la vague/refusion : température de la pointe de 250 °C pendant 5 secondes maximum

Fiche technique de la prise modulaire RJ45 LPJE160HENL - Mécanique

Pourquoi choisir un RJ45 non magnétique ?

Alors que les MagJacks dominent les réseaux PC standard, le LPJE160HENL non magnétique résout les défis architecturaux critiques dans les applications industrielles et non Ethernet :

1. Protocoles série non Ethernet (RS-485 / CAN / DMX-512) Les transformateurs intégrés bloquent les fréquences CC/basses. Le LPJE160HENL permet un transfert complet des données DC/série.
2. 2Médical à haute isolation/Magnétique discret Permet aux concepteurs de cartes de s'associer à des transformateurs discrets spécialisés à isolation renforcée de 4 kV ~ 6 kV sur le PCB.
3. Profondeur compacte de 21,30 mm (boîtiers à espace limité) Plus de 10 mm plus court que les MagJacks classiques (> 32 mm de profondeur), réduisant considérablement l'encombrement du panneau avant jusqu'au fond de panier.

Dimensions mécaniques et disposition recommandée du PCB

DIMENSIONS RECOMMANDÉES POUR LA DISPOSITION DU PCB (VUE DE DESSUS) 15,80 mm [Largeur] ┌─────────────────────────────┐ │ [Cavité d'accouplement avant] │ │ │ │ (2-Ø3,25) Chevilles de positionnement │ Espacement : 12,93 mm │ (2-Ø1,70) Languettes de blindage │ Espacement : 15,50 mm │ │ │ Broches 9-12 (LED) │ Pas : 2,54 mm │ Broches 1-8 (Contacts de signal) │ Pas : décalage 1,27 mm / rangée 2,54 mm └─────────────────────────────┘ 21h30 mm [Profondeur]

• Dimensions extérieures hors tout : 15,80 mm (largeur) × 13,70 mm (hauteur au-dessus du PCB) × 21,30 mm (profondeur).
• Diamètre des chevilles de positionnement : 2 trous de Ø3,25 mm espacés de 12,93 mm centre à centre pour une stabilisation mécanique anti-torsion.
• Espacement des poteaux de mise à la terre du blindage : 2 trous de Ø1,70 mm espacés de 15,50 mm pour la mise à la terre du panneau rigide.
• Espacement des contacts de signal : 8 trous de Ø0,90 mm en rangées doubles décalées (pas de colonne de 1,27 mm, pas de rangée de 2,54 mm).

Emballage, approvisionnement et logistique des cartons principaux

Le LPJE160HENL est livré dans des plateaux moulés sur mesure, sécurisés contre les décharges électrostatiques (ESD), conçus pour l'insertion automatisée par prélèvement et le placement et les lignes d'assemblage standardisées :

• Emballage primaire (plateau) : 50 pièces par plateau moulé.
• Configuration de la pile : 20 plateaux par pile verticale (1 000 pièces).
• Emballage du carton principal : 2 piles = 40 plateaux = 2 000 pièces par carton principal.
• Dimensions du carton principal : 525 mm × 300 mm × 235 mm.
• Délai de livraison standard en usine : 2 à 4 semaines (stock tampon maintenu pour les prévisions OEM dynamiques).
• Documents d'expédition : certificat de conformité (CoC), déclaration de conformité RoHS, liste de colisage et traçabilité complète du lot.

Foire aux questions

Q1 : Quelle est la différence fonctionnelle entre le LPJE160HENL et un RJ45 MagJack ?

R : Le LPJE160HENL ne contient aucun transformateur magnétique interne ni bobine d'arrêt. Il s'agit d'un connecteur d'intercommunication physique direct. Si vous concevez un port Ethernet 10/100/1000BASE-T standard avec cette pièce, vous devez placer des transformateurs magnétiques discrets sur votre PCB. À l'inverse, si vous concevez des systèmes RS-485, bus CAN ou CC propriétaires sur RJ45, la conception non magnétique est obligatoire pour éviter les courts-circuits inductifs des signaux CC.

Q2 : Quelle est la polarité exacte des broches des LED intégrées ?

R : Selon le dessin technique :

• LED gauche (verte) : la broche 9 est l'anode (+), la broche 10 est la cathode (-).
• LED droite (jaune) : la broche 11 est l'anode (+), la broche 12 est la cathode (-).

Q3 : Quelle est la signification mécanique de l’orientation « Tab-Down » ?

R : « Tab-Down » (ou Latch-Down) signifie que le loquet de déverrouillage de la fiche du câble RJ45 est orienté vers le bas, vers la surface du PCB. Cette conception évite les interférences mécaniques avec les rebords supérieurs du châssis, les cartes filles ou les cadres d'écran montés juste au-dessus du port RJ45.

Q4 : Le LPJE160HENL est-il conçu pour les environnements industriels difficiles ?

R : Oui. Contrairement aux prises modulaires commerciales standard évaluées uniquement pour 0°C à +70°C, le LPJE160HENL est entièrement évalué pour des températures de fonctionnement de -40°C à +85°C, dispose d'un indice de contact de haute durabilité de 750 cycles d'accouplement et porte la certification d'inflammabilité UL 94V-0 (dossier E484635).
