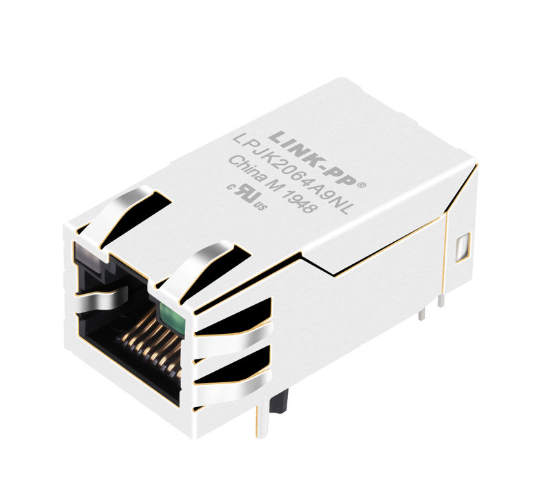

Connecteur RJ45 LPJK2064A9NL 1000BASE-T avec prise en charge LED et PoE

LeLINK-PP LPJK2064A9NLest un module de connecteur intégré RJ45 (ICM/Magjack) Gigabit (1x1) à port unique (1x1) de qualité industrielle conçu pour les applications de réseau haute densité nécessitant une alimentation par Ethernet (PoE). Doté de transformateurs d'isolement 1CT:1CT intégrés, d'un filtrage en mode commun, d'une terminaison Bob Smith 75Ω, de doigts à ressort EMI multi-contacts et de deux LED intégrées, il offre une intégrité de signal robuste et une isolation de 1 500 Vrms dans un encombrement compact.

• 🔘[Télécharger la fiche technique officielle (LPJK2064A9NL.pdf) ]
• 🔘[ Demander un devis instantané (Demande de prix) ]
• 🔘[Commandez des échantillons d'ingénierie gratuits (expédiés en 24 à 48 heures)]
• 🔘[Télécharger les symboles CAO et les modèles STEP 3D]

Aperçu technique clé

Spécifications électriques

Les spécifications électriques suivantes sont fournies pour le LPJK2064A9NL sur25°C.

Ces spécifications sont particulièrement pertinentes lors de la qualification du connecteur pour une conception de PCB Gigabit Ethernet, car elles fournissent les critères de performances électriques nécessaires pour évaluer l'interface magnétique intégrée plutôt que de traiter la pièce comme une seule prise RJ45 mécanique.

Fiche technique du connecteur RJ45 1000BASE-T - Disposition mécanique et PCB :

Principales caractéristiques du connecteur PoE RJ45 LPJK2064A9NL :

LPJK2064A9NL est un connecteur RJ45 1×1 1000BASE-T avec aimants intégrés, doigt à ressort EMI, indicateurs LED et prise en charge PoE pour les applications Ethernet.

• Ethernet Gigabit 1000BASE-Tinterface
• Magnétique Ethernet intégré
• 1 × 1 port unique RJ45configuration
• Doigt à ressort EMIpour le blindage
• Indicateurs LED intégrés
• GaucheLED bicolore vert/jaune
• DroiteLED verte
• Conçu pourApplications PoE
• 350 μH minimum OCL
• Isolation 1 500 Vrmsentre le côté PHY et le côté ligne
• Température de fonctionnement de 0°C à +70°C
• Angle droitmontage traversant
• Boîtier PBT + 30 % fibre de verre
• UL94-V0matériau du boîtier
• Contacts en bronze phosphoreux C5210R-EH
• Zone de contact plaquée or,≥6 μin
• Bouclier en acier inoxydable SUS 304-1/2H avec doigt à ressort EMI
• Conforme RoHS
• Certifié UL,Numéro de dossier E484635
• Conçu selonIEEE 802.3exigences

Schéma interne et affectation des broches

Le LPJK2064A9NL dispose d'une interface différentielle à 4 canaux adaptée pour un fonctionnement complet en duplex intégral 1000BASE-T, d'une terminaison passive Bob Smith intégrée et de chemins de prise centrale Power over Ethernet dédiés.

Points forts de l'architecture schématique

Connexions latérales PHY (broches 1 à 12) :

• Canal 1 : MD1+ (broche 11), MDCT1 (broche 12), MD1- (broche 10)
• Canal 2 : MD2+ (broche 4), MDCT2 (broche 6), MD2- (broche 5)
• Canal 3 : MD3+ (broche 3), MDCT3 (broche 1), MD3- (broche 2)
• Canal 4 : MD4+ (broche 8), MDCT4 (broche 7), MD4- (broche 9)

Broches d'injection PoE DC (broches 13 à 16) :CV+ (Broche 13, Broche 15) et VC− (Broche 14, broche 16) acheminez l'alimentation directement à travers les prises centrales des transformateurs côté câble, évalués pour un courant équilibré continu de 350 mA.

Protection intégrée en mode commun et contre les transitoires :

• Terminaison côté câble : intégrée4×75 Ωrésistances d'isolement en série avec4×22nFcondensateurs.
• Découplage haute tension : Haute tension 1 000 pF/2 kV1 000 pF/2 kVcondensateur shunté directement à la masse du blindage métallique extérieur (SHIELD).

Prise en charge des applications PoE

LPJK2064A9NL est conçupour les applications PoEet spécifie un courant de ligne CC équilibré continu maximal de :350 mA à 57 VCC

La capacité de courant côté ligne spécifiée doit être prise en compte lors de la qualification du connecteur pour l'architecture PoE prévue.

Le produit fournit égalementIsolation de 1 500 Vrms entre le côté PHY et le côté ligne, une caractéristique électrique importante pour les interfaces Ethernet isolées.

Pour une implémentation PoE complète, les concepteurs de systèmes doivent évaluer l'interface magnétique RJ45 avec les circuits PoE PSE/PD, le PHY, les composants de protection, la disposition du PCB, les conditions thermiques et les exigences IEEE 802.3 applicables.

Important:La spécification 350 mA / 57 VCC ne doit pas en soi être interprétée comme une classe de puissance PoE garantie. Le niveau de puissance PoE applicable doit être déterminé à partir des spécifications complètes du produit et de la mise en œuvre du système.

Applications du connecteur RJ45 AVEC LED

• SOHO et réseaux haut débit: Modems ADSL/VDSL, points d'accès Wi-Fi 6/7, GPON ONU.
• Embarqué et informatique: LAN sur carte mère (LOM), PC industriel (IPC), ordinateurs monocarte (SBC).
• Commutation et routage d'entreprise: Commutateurs réseau gérés 16/24/48 ports, hubs de réseau central, routeurs.
• Appareils alimentés par PoE (PD) et PSE: Caméras de surveillance IP, terminaux VoIP, passerelles IoT, contrôleurs d'éclairage intelligents.

Liste de contrôle de configuration et de CEM de l'ingénieur matériel

1, masse du châssis contre masse numérique :
Ne connectez pas directement la masse du circuit numérique (DGND) aux broches de blindage métallique extérieures du connecteur. Le LPJK2064A9NL contient un condensateur interne de 1 000 pF/2 kV qui couple en toute sécurité le bruit haute fréquence de la prise centrale au blindage du châssis tout en maintenant une isolation CC basse fréquence.

2. Routage de paires différentielles :
Assurez-vous que les quatre paires (MD1±à MD4±) sont acheminées sous forme de paires contrôlées par impédance différentielle de 100 Ω. Maintenez la correspondance de longueur intra-paire à ± 5 mils et minimisez les transitions de couche à travers les vias.

3. Traces de courant PoE :
Les traces s'étendant des broches 13, 14, 15 et 16 jusqu'à votre contrôleur PoE intégré ou pont PD doivent être dimensionnées avec une largeur de trace suffisante (minimum 25 à 30 mils pour 1 once de cuivre) pour gérer le courant continu de 350 mA CC sans élévation thermique.

4. Mise à la terre du panneau :
Assurez-vous que les doigts à ressort EMI du périmètre maintiennent un contact élastique constant à 360 degrés contre le cadre métallique nu du panneau avant pour éviter les fuites RF à la fréquence fondamentale Ethernet de 125 MHz.

 Foire aux questions

Q1 : Quelle est la principale différence entre les connecteurs LPJK2064A9NL et les connecteurs Gigabit RJ45 non PoE ?

Réponse : Le LPJK2064A9NL intègre des lignes de sortie CC isolées à prise centrale (broches 13 à 16) capables de transporter jusqu'à 350 mA de courant continu à 57 VCC. Les Magjacks standard non PoE relient ces prises centrales en interne uniquement aux résistances de terminaison Bob Smith, qui ne peuvent pas transporter de courant continu et grilleront si elles sont soumises à des tensions PoE.

Q2 : Comment contrôlez-vous la LED bicolore sur les broches 19 et 20 ?

Réponse : Les broches 19 et 20 sont connectées à une paire de doubles diodes antiparallèles. Pour allumer le vert, enfoncez la broche 20 HIGH (1,8 V∼2,6 V1,8 V∼2,6 V) et la broche 19 BAS. Pour allumer le jaune, inversez les états de conduite en enfonçant la broche 19 HIGH et la broche 20 LOW. Lorsque les deux lignes GPIO sont maintenues dans le même état logique, la LED reste éteinte.

Q3 : Le LPJK2064A9NL peut-il être utilisé avec des PHY Ethernet en mode tension et en mode courant ?

Réponse : Oui. Le LPJK2064A9NL utilise des rapports de transformation symétriques 1CT:1CT sur les quatre transformateurs de canaux. Il s'interface de manière transparente avec les PHY en mode tension (où les prises centrales se terminent à la masse via des condensateurs de découplage) et les PHY en mode courant (où les prises centrales sont liées à la tension d'alimentation PHY, par exemple +3,3 V ou +2,5 V).

Q4 : Le LPJK2064A9NL prend-il en charge PoE+ (IEEE 802.3at) ou PoE++ (IEEE 802.3bt) ?

Réponse : Non. Le LPJK2064A9NL est conçu pour un courant de ligne équilibré maximum de 350 mA en continu à 57 V CC, ce qui est conforme à la norme IEEE 802.3af (PoE Type 1, jusqu'à 15,4 W). Pour les applications PoE+ (600 mA, 30 W) ou PoE++ de puissance plus élevée, veuillez contacter LINK-PP pour notre série magnétique 600 mA/1 000 mA améliorée.
