SM13072APEL AEC-Q200 Transformateur LAN 10/100 Base-T Magnétique LAN discret

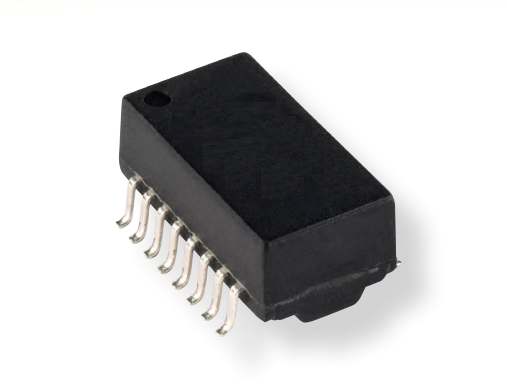

Le SM13072APEL est un module de transformateur d'impulsions Ethernet 10/100 Base-T discret à montage en surface (SOIC 16 broches) de haute fiabilité, conçu spécifiquement pour les environnements automobiles et industriels difficiles. Construit avec une construction entièrement enrobée, un enroulement de bobine automatisé et des selfs de mode commun intégrées côté câble, il offre un fonctionnement continu jusqu'à +125 °C, une robuste immunité au bruit différentiel (DCMRR : -35 dB) et une double isolation diélectrique de 1 500 Vrms / 2 250 Vdc.

SM13072APEL Spécifications de base en un coup d'œil

SM13072APEL Caractéristiques électriques

Toutes les spécifications électriques ci-dessous sont spécifiées à25°Csauf indication contraire.

La fiche technique publiée par Bourns donne les mêmes caractéristiques électriques de base, notamment 350 µH OCL, 0,5 µH d'inductance de fuite maximale, 35 pF de capacité d'enroulement maximale, -1,1 dB de perte d'insertion maximale et une isolation de 1 500 Vrms.

Pourquoi 350 µH OCL est important

Leinductance en circuit ouvert (OCL)est un paramètre de sélection clé pour un transformateur Ethernet 10/100. SM13072APEL spécifie un minimum de 350 µH à 100 kHz, 0,1 V et 8 mA de polarisation CC.

Les ingénieurs comparant d'autres transformateurs LAN 10/100 doivent évaluer l'OCL dans les mêmes conditions de mesure plutôt que de comparer les valeurs d'inductance sans conditions de test.

Faible inductance de fuite pour l'intégrité du signal

SM13072APEL spécifie un maximumInductance de fuite de 0,5 µHpour les canaux de transmission et de réception. Une faible inductance de fuite permet de maintenir les caractéristiques de couplage haute fréquence prévues du transformateur.

La capacité d'enroulement spécifiée est également limitée à35 pF maximum, ce qui est pertinent lors de l'évaluation du comportement du signal haute fréquence et de la compatibilité du transformateur.

SM13072APEL LAN Fiche technique magnétique

Schéma électrique et configuration des broches

Le SM13072APEL intègre deux canaux symétriques 1:1 (Transmit TX et Receiver RX). Les selfs de mode commun (CMC) sont positionnées sur lecôté câble(Broches 14/16 et 9/11) pour atténuer le bruit électromagnétique de mode commun avant qu'il ne pénètre dans le système de masse du PCB.

Tableau d'affectation des broches

Pourquoi les composants magnétiques discrets surpassent les magjacks intégrés dans les applications automobiles ?

Bien que les Magjacks RJ45 intégrés soient populaires dans les équipements de bureau grand public,Les composants magnétiques discrets SM13072APEL sont l'architecture préférée pour les plates-formes automobiles et industrielles difficilesen raison de trois facteurs clés :

Capacité thermique extrême (-40 °C à +125 °C) :
Les Magjacks commerciaux contiennent des boîtiers internes en plastique, des inserts LED et des bobines non enrobées évaluées uniquement à +70 °C ou +85 °C. Le SM13072APEL utilise de l'époxy d'enrobage spécialisé de qualité automobile et des noyaux de ferrite à haute température de Curie, garantissant une inductance stable même dans les compartiments moteur à haute température.

Enroulement automatisé haute densité :
L'enroulement automatisé augmente le nombre de torsions des paires de fils par unité de longueur. Ce contrôle précis du bobinage garantit la précision du rapport de rotation (± 2 %) et réduit l'inductance de fuite à un niveau ≤ 0,5, le meilleur de l'industrie. µHgarantissant des transitions de front d'impulsion nettes et une gigue minimale.

Disposition flexible pour la suppression des ESD et des surtensions :
Les transformateurs discrets permettent aux ingénieurs de placer des diodes de protection ESD à haute énergie (telles que des réseaux TVS à faible capacité) directement entre le connecteur RJ45 externe et le transformateur, isolant ainsi les courants de serrage du PHY.

Dimensions mécaniques, empreinte de soudure et informations sur le processus

Dimensions du boîtier (SOIC 16 broches)

• Longueur du corps :12,80 ± 0,25 mm (0,504 ± 0,010 pouces)
• Largeur du corps :6,90 ± 0,25 mm (0,272 ± 0,010 po)
• Largeur hors tout (fil à plomb) :9,50 ± 0,25 mm (0,374 ± 0,010 pouces)
• Hauteur du colis :5,65 ± 0,25 mm (0,222 ± 0,010 po)
• Présentation principale :1,27 ± 0,05 mm (0,050 ± 0,002 po)
• Largeur du fil :0,46 ± 0,05 mm (0,018 ± 0,002 pouces)
• Portée centrale rangée à rangée :8,89 ± 0,25 mm (0,350 ± 0,010 po)

Modèle d'atterrissage recommandé pour les PCB

• Largeur du tampon :0,76 mm (0,030 po)
• Pas de pad :1,27 mm (0,050 po)
• Envergure des rangées de tampons :Portée intérieure de 7,10 mm (0,280 po) à portée extérieure de 10,50 mm (0,413 po)
• Longueur de tampon recommandée :1,70 mm

Note de conception sur l'empreinte PCB

Le modèle d'atterrissage recommandé pour le PCB doit être suivi lors de la conception ou de l'examen de l'empreinte SM13072APEL. En particulier, les ingénieurs doivent vérifier le pas de fil de 1,27 mm, l'envergure centrale rangée à rangée de 8,89 mm et la largeur de tampon recommandée de 0,76 mm avant la sortie du PCB. La disposition recommandée par le fabricant spécifie respectivement des dimensions de rangée de patins de 7,10 mm et 10,50 mm pour les travées intérieure et extérieure.

Spécifications du ruban et de la bobine

• Largeur du ruban porteur :24,00 ± 0,30 mm (0,945 ± 0,012 pouces)
• Pas de cavité de poche :16,00 mm (0,630 po)
• Diamètre de la bobine :330,0 ± 2,0 mm (13,0 pouces)
• Épaisseur totale de la bobine :30,5 mm (1,201 pouces) Max.
• Quantité standard du colis (SPQ) :600 pièces/bobine
