Détails de produit
Lieu d'origine: Chine
Nom de marque: LINK-PP
Certification: UL,ROHS,Reach,ISO
Numéro de modèle: LPJD0713BENL
Document: LPJD0713BENL.pdf
Conditions de paiement et d'expédition
Quantité de commande min: Assistance pour les échantillons gratuits
Prix: $0.35-$0.7
Détails d'emballage: Tape et bobine
Délai de livraison: 3-5 jours
Conditions de paiement: LC, D/A, D/P, T/T
Capacité d'approvisionnement: 5kk / mois
Numéro de pièce.: |
LPJD0713BENL |
Nombre de ports: |
1x1 |
Loquet: |
En haut |
Débit de données: |
1000Base-T |
PoE: |
Non |
Option LED: |
Avec |
Les onglets EMl: |
sans |
Type de montage: |
Tht |
Type de soudure: |
Vague |
Plage de température de fonctionnement: |
0°C à +70°C |
Numéro de pièce.: |
LPJD0713BENL |
Nombre de ports: |
1x1 |
Loquet: |
En haut |
Débit de données: |
1000Base-T |
PoE: |
Non |
Option LED: |
Avec |
Les onglets EMl: |
sans |
Type de montage: |
Tht |
Type de soudure: |
Vague |
Plage de température de fonctionnement: |
0°C à +70°C |

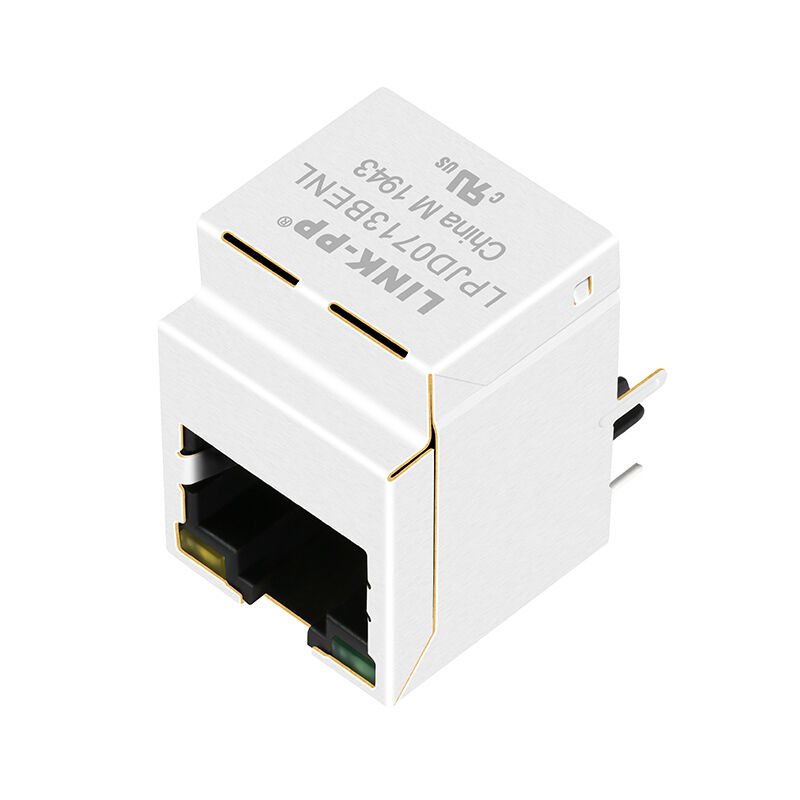

LeLINK-PP LPJD0713BENLest un module de connecteur intégré Gigabit Ethernet (1000BASE-T) RJ45 vertical (entrée par le haut / droit à 180°) à port unique (1x1) de qualité industrielle (ICM / Magjack). Conçu spécifiquement pour les cartes de support à espace limité, les serveurs lames, les instruments de test et les PC industriels sur rail DIN où un raccordement de câbles à accès supérieur est requis, il intègre des transformateurs d'isolation magnétique 1CT:1CT, des condensateurs de filtrage côté primaire, un réseau de terminaisons Bob Smith interne, un blindage EMI métallique et des LED d'état doubles dans un profil traversant compact.
| Paramètre | Spécification | Avantage d'ingénierie |
|---|---|---|
| Orientation du connecteur | Vertical / Entrée par le haut (droit à 180°) | Économise de l'espace sur les bords du PCB ; permet l'insertion directe des câbles sur le panneau supérieur |
| Vitesse Ethernet | 1000BASE-T (Gigabit Ethernet) | Conformité gigabit full-duplex selon IEEE 802.3 |
| Rapport de tours | 1CT : 1CT ±5% | Rapport symétrique 1:1 compatible avec les principaux PHY Gigabit |
| Inductance en circuit ouvert (OCL) | 350µH Min. (@ 100 kHz, 0,1 V, polarisation CC 8 mA) | Empêche la saturation du noyau sous des courants de déséquilibre CC continus |
| Isolation diélectrique (Hipot) | 1 500 Vrms min. (Côté PHY à côté ligne) | Protection contre les transitoires haute tension entre le système et le câble |
| Filtrage côté primaire | Condensateurs de découplage 4 × 0,01 µF intégrés | Chemin de terre AC intégré ; réduit le nombre de condensateurs discrets externes |
| Terminaison côté câble | Bob Smith intégré (4 × 75 Ω + 1 000 pF / 2 kV) | Amortit les réflexions du câble en mode commun directement sur le blindage extérieur |
| LED gauche | Couleur unique : vert (565 nm) | Lien dédié/indicateur d'état de connexion (broches 13+/14-) |
| LED droite | Couleur unique : jaune (585 nm) | Indicateur d'activité dédiée / transfert de données (broches 11+/12-) |
| Hauteur mécanique | 22,0 ± 0,35 mm Hauteur totale | Profil standardisé pour l'accouplement modulaire vertical carte à panneau |
| Paramètre | Conditions d'essai | Limite de spécification |
|---|---|---|
| Rapport de tours | 100 kHz, 0,1 V | 1CT : 1CT ±5% |
| Inductance en circuit ouvert (OCL) | 100 kHz, 0,1 V, polarisation CC 8 mA | 350µH Min. |
| Perte d'insertion | 1 ~ 100 MHz | -1,2 dB maximum. |
| Perte de retour (charge de 100 Ω) | 1 ~ 30 MHz | -16,0 dB Min. |
| Perte de retour (charge de 100 Ω) | 30 ~ 60 MHz | -12,0 dB Min. |
| Perte de retour (charge de 100 Ω) | 60 ~ 80 MHz | -10,0 dB Min. |
| Perte de retour (charge de 100 Ω) | 80 ~ 100 MHz | -8,0 dB Min. |
| Diaphonie (Near-End) | 1 ~ 100 MHz | -30,0 dB Min. |
| Rejet en mode commun (CMR) | 1 ~ 100 MHz | -30,0 dB Min. |
| Tension d'isolement (Hipot) | 60 secondes (côté PHY à côté ligne) | 1 500 Vrms min. |
| Plage de température de fonctionnement | Ambiante continue | 0°C à +70°C |
Le LPJD0713BENL mappe 4 paires différentielles Gigabit complètes avec couplage magnétique intégré, découplage primaire interne et chemins de retour ESD/mode commun côté ligne haute tension.
CÔTÉ PHY (CONNEXIONS PCB) CÔTÉ LIGNE (CONNECTEUR RJ45) TD0+ (Broche 1) ───┐ ┌─── 0,01uF ─── VCC (Broche 9) ) 1CT ( 1CT TD0- (Broche 2) ───┴───────┴─── 75 Ω ─────┐ │ TD1+ (broche 3) ───┐ ┌─── 0,01 uF ───┤ ) 1CT ( 1CT │ TD1- (broche 6) ───┴───────┴─── 75 Ω ─────┼──── J1 (MX0+) / J2 (MX0-) │──── J3 (MX1+) / J6 (MX1-) TD2+ (Broche 4) ───┐ ┌─── 0,01 uF ───┤──── J4 (MX2+) / J5 (MX2-) ) 1CT ( 1CT │──── J7 (MX3+) / J8 (MX3-) TD2- (Broche 5) ───┴───────┴─── 75 Ω ─────┤ │ TD3+ (broche 7) ───┐ ┌─── 0,01 uF ───┘ ) 1CT ( 1CT │ TD3- (broche 8) ───┴───────┴─── 75 Ω ─────┘ │ BOUCLIER ─────┴── 1000 pF / 2 kV Capuchon haute tension
| Épingle # | Nom de la broche | Direction | Type de signal/fonction | Contact d'accouplement RJ45 |
| P1 | TD0+ | Entrée/Sortie | Paire différentielle 0 Positif | J1 (MX0+) |
| P2 | TD0- | Entrée/Sortie | Paire différentielle 0 Négatif | J2 (MX0-) |
| P3 | TD1+ | Entrée/Sortie | Paire différentielle 1 Positif | J3 (MX1+) |
| P6 | TD1- | Entrée/Sortie | Paire différentielle 1 négative | J6 (MX1-) |
| P4 | TD2+ | Entrée/Sortie | Paire différentielle 2 positive | J4 (MX2+) |
| P5 | TD2- | Entrée/Sortie | Paire différentielle 2 négative | J5 (MX2-) |
| P7 | TD3+ | Entrée/Sortie | Différentiel Paire 3 Positif | J7 (MX3+) |
| P8 | TD3- | Entrée/Sortie | Paire différentielle 3 négative | J8 (MX3-) |
| P9 | VCC | Puissance / Biais | Couplage de bus primaire à prise centrale (4 × 0,01 µF) | Bus interne vers alimentation PHY |
| P10 | GND | Sol | Terre de référence de découplage primaire | Mise à la terre numérique du système |
