Détails de produit
Lieu d'origine: Chine

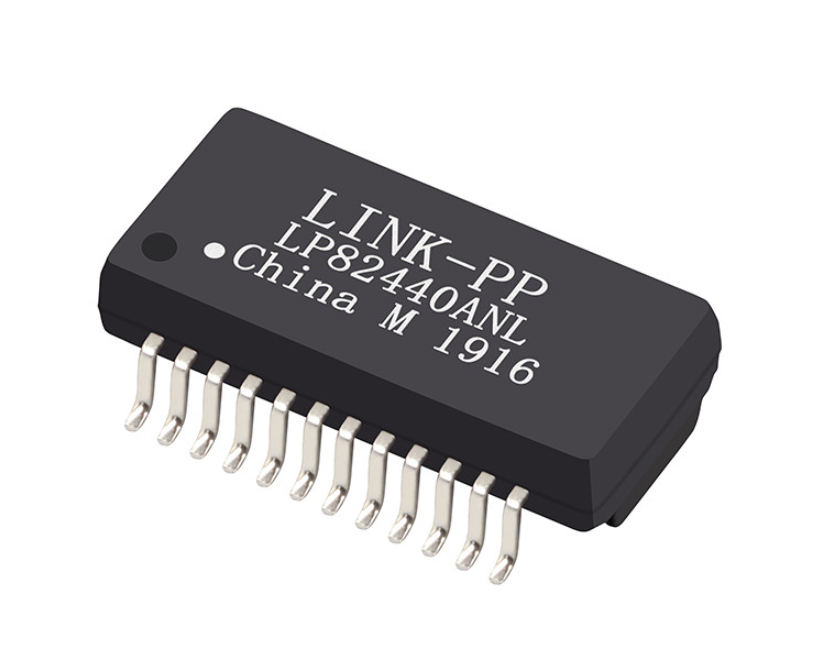

Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: LP82440ANL
Document: LP82440ANL.pdf
Conditions de paiement et d'expédition
Quantité de commande min: 50 pièces
Prix: $ 0.34
Détails d'emballage: Le rouleau
Délai de livraison: En stock navire dans les 3 jours
Conditions de paiement: LC, D/A, D/P, T/T, Western Union
Capacité d'approvisionnement: 5kk / mois
Numéro de pièce: |
LP82440ANL |
C.O.L.: |
350 μH par minute |
DCR: |
1,2 Ω maximum |
Salut-pot: |
1500 VRM |
Débit de données: |
1000Base-T |
Nombre de canaux/ports: |
Célibataire |
PoE: |
PoE |
Type de montage: |
smt |
Ratio de virages: |
1:1 |
Plage de température de fonctionnement: |
-40°C à +85°C |
Numéro de pièce: |
LP82440ANL |
C.O.L.: |
350 μH par minute |
DCR: |
1,2 Ω maximum |
Salut-pot: |
1500 VRM |
Débit de données: |
1000Base-T |
Nombre de canaux/ports: |
Célibataire |
PoE: |
PoE |
Type de montage: |
smt |
Ratio de virages: |
1:1 |
Plage de température de fonctionnement: |
-40°C à +85°C |
| Paramètre | Spécification | Avantage d'ingénierie |
|---|---|---|
| Vitesse Ethernet | 1000 BASE-T (Gigabit Ethernet) | Entièrement conforme aux émetteurs-récepteurs Gigabit IEEE 802.3 |
| Hauteur du composant | 4,0 mm maximum (profil ultra-bas) | Idéal pour les backplanes, les cartes filles PCIe fines et les systèmes lames |
| Compatibilité PoE | Compatible PoE / PoE+ | Prises centrales côté ligne (MCT1–MCT4) dédiées à l'extraction de puissance CC |
| Température de fonctionnement | -40°C à +85°C (véritable industriel) | Fonctionnement garanti dans des boîtiers industriels scellés et non ventilés |
| Rapport de transformation | 1CT : 1CT ±5% (4 canaux) | Adaptation symétrique pour les PHY en mode tension et en mode courant |
| Inductance (OCL) | 350 µH Min. (@ 100 kHz, 100 mV, 8 mA CC) | Empêche la saturation du noyau sous les déséquilibres de courant CC de ligne |
| Perte d'insertion | -1,0 dB Max. (1 ~ 100 MHz) | Débit de puissance supérieur et marges de portée de câble plus longues |
| Inductance de fuite | 0,5 μH maximum | Minimise les oscillations et le jitter à haute fréquence sur les fronts d'impulsion Gigabit |
| Résistance CC (DCR) | 1,2 Ω maximum | Réduit la dissipation thermique interne sous charge PoE |
| Isolation Hi-Pot | 1500 Vrms minimum | Conforme aux normes internationales de sécurité et d'isolation contre les surtensions |
| Paramètre | Condition de test | Limite de spécification |
|---|---|---|
| Rapport de transformation | 100 kHz, 100 mV | 1CT : 1CT (±5%) |
| Inductance en circuit ouvert (OCL) | 100 kHz, 100 mV, polarisation CC 8 mA | 350 µH minimum |
| Perte d'insertion | 1 ~ 100 MHz | -1,0 dB maximum |
| Inductance de fuite (LL) | 100 kHz, 100 mV | 0,5 μH maximum |
| Résistance CC (DCR) | Primaire et secondaire | 1,2 Ω maximum |
| Perte de retour (charge 100 Ω) | 1 ~ 30 MHz | -16,0 dB minimum |
| Perte de retour (charge 100 Ω) | 30 ~ 60 MHz | -12,0 dB minimum |
| Perte de retour (charge 100 Ω) | 60 ~ 80 MHz | -10,0 dB minimum |
| Perte de retour (charge 100 Ω) | 80 ~ 100 MHz | -8,0 dB minimum |
| Diaphonie (proche) | 1 ~ 100 MHz | -30,0 dB minimum |
| Mode différentiel vers mode commun (DCMR) | 1 ~ 100 MHz | -30,0 dB minimum |
| Tension de tenue diélectrique (Hi-Pot) | 60 secondes (côté PHY vers côté ligne) | 1500 Vrms minimum |
| Plage de température de fonctionnement | Industriel continu | -40°C à +85°C |
CÔTÉ PHY / ÉMETTEUR-RÉCEPTEUR CÔTÉ LIGNE / RJ45 (COMPATIBLE PoE)
Broche 2 (TD1+) ───┐ 1CT:1CT ┌─── Mode commun ─── Broche 23 (MX1+)
) ( Choke
Broche 3 (TD1-) ───┴─────────┴─────────────────── Broche 22 (MX1-)
Broche 1 (TCT1) ─── Prise centrale Broche 24 (MCT1) ─── Prise PoE 1
Broche 5 (TD2+) ───┐ 1CT:1CT ┌─── Mode commun ─── Broche 20 (MX2+)
) ( Choke
Broche 6 (TD2-) ───┴─────────┴─────────────────── Broche 19 (MX2-)
Broche 4 (TCT2) ─── Prise centrale Broche 21 (MCT2) ─── Prise PoE 2
Broche 8 (TD3+) ───┐ 1CT:1CT ┌─── Mode commun ─── Broche 17 (MX3+)
) ( Choke
Broche 9 (TD3-) ───┴─────────┴─────────────────── Broche 16 (MX3-)
Broche 7 (TCT3) ─── Prise centrale Broche 18 (MCT3) ─── Prise PoE 3
Broche 11 (TD4+) ───┐ 1CT:1CT ┌─── Mode commun ─── Broche 14 (MX4+)
) ( Choke
Broche 12 (TD4-) ───┴─────────┴─────────────────── Broche 13 (MX4-)
Broche 10 (TCT4) ─── Prise centrale Broche 15 (MCT4) ─── Prise PoE 4| Paramètre | Spécification |
|---|---|
| Taille du boîtier | 15,1 mm (longueur) × 7,1 mm (largeur du corps) × 10,0 mm (envergure totale) |
| Hauteur totale | 4,0 mm Max. |
| Pas des broches | 1,0 mm pas |
| Largeur des pattes | 0,40 mm |
| Schéma de pistes recommandé pour PCB | Largeur de pastille : 0,60 mm; Longueur de pastille : 1,35 mm; Envergure totale des rangées : 10,7 mm |
| Refusion IR – Zone de préchauffage | 150°C ~ 200°C (60–180 secondes) |
| Refusion IR – Température de liquidus (TL) | 217°C (60–150 secondes) |
| Refusion IR – Température de crête (TP) | 250°C (+0/−5°C); temps de séjour maximum 5 secondes |
| Cycles de refusion maximum | 2 fois max. |
| Emballage bande et bobine | Largeur du transporteur : 24 mm; 800 pièces par bobine de 13" |
| Emballage carton | 4 800 pièces / 6 bobines |
Réponse : Oui. Le LP82440ANL est conçu avec des prises centrales dédiées côté ligne sur les broches 15, 18, 21 et 24 (MCT1 à MCT4). Ces prises centrales permettent une connexion directe aux contrôleurs PD (Powered Device) ou PSE (Power Sourcing Equipment) PoE intégrés, prenant en charge la distribution d'alimentation IEEE 802.3af et 802.3at sur les quatre paires Ethernet.
Réponse : Sa faible hauteur maximale de 4,0 mm et sa plage de température de qualité industrielle (-40°C à +85°C) le rendent spécifiquement conforme aux architectures de backplane de télécommunication denses (telles que CompactPCI, VPX et ATCA), où le dégagement vertical entre les cartes de circuit imprimé empilées est strictement limité.
Réponse : Le LP82440ANL est un remplacement drop-in à 100 % en termes de forme, d'ajustement et de fonction pour le Pulse HX5008NL. Les deux partagent une disposition SMD identique à 24 broches, un rapport de transformation 1CT:1CT, une OCL minimale de 350 µH à une polarisation CC de 8 mA, une perte d'insertion de -1,0 dB et une plage de température industrielle, ne nécessitant aucune révision de la disposition du PCB.
