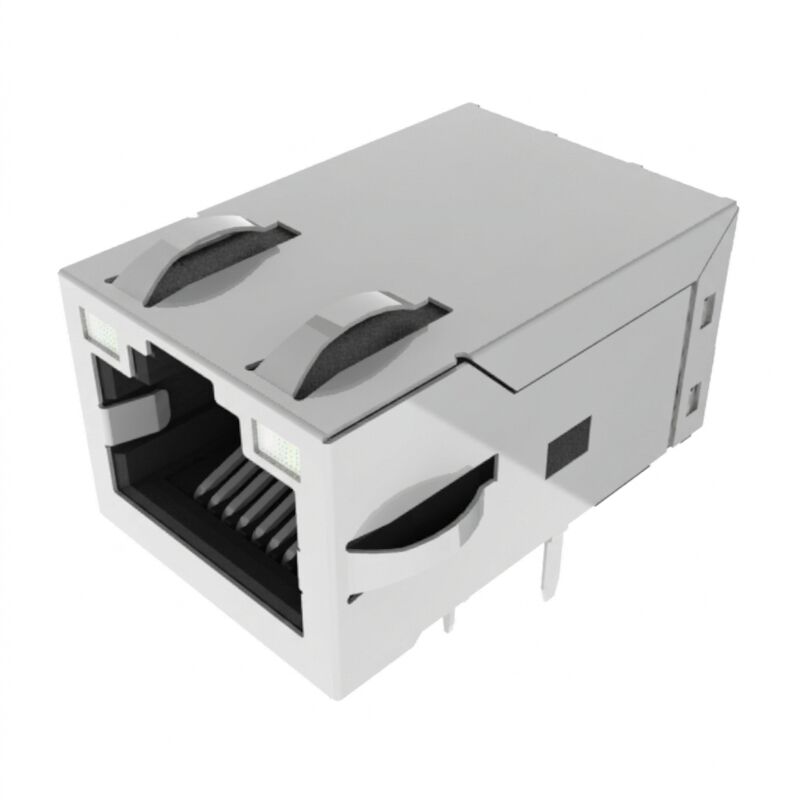

JXF0-5012NL ICM THR 5GBASE-T 90W PoE++ Connecteur RJ45 intégré

Détails de produit

Lieu d'origine: Chine

Nom de marque: LINK-PP

Certification: UL,ROHS,Reach,ISO

Numéro de modèle: JXF0-5012NL

Conditions de paiement et d'expédition

Quantité de commande min: 40pcs

Prix: $1.7

Détails d'emballage: Plateau

Délai de livraison: En stock Expédié sous 1 à 2 semaines

Conditions de paiement: LC, D/A, T/T, D/P

Capacité d'approvisionnement: 5kk / mois

Obtenez le meilleur prix
Mettre en évidence:

JXF0-5012NL

,

Connecteur RJ45 5GBase-T PoE++

,

RJ45 THR 90W PoE++

Numéro de pièce:
JXF0-5012NL
Famille de produits:
PulseJack JXF0
Configuration du port:
1 × 1, port unique
Débit de données:
5GBase-T
Configuration LED:
Vert-Jaune / Vert-Jaune
Configuration PoE:
PoE 4 paires
Courant POE:
900 mA maximum.
Classification de la puissance de PoE:
90 W
Inductance EMI:
3 W, côté PHY
Emi doigts:
Dessus et côtés
Montage:
Par le trou
Assemblée:
Compatible avec la refusion traversante
Numéro de pièce:
JXF0-5012NL
Famille de produits:
PulseJack JXF0
Configuration du port:
1 × 1, port unique
Débit de données:
5GBase-T
Configuration LED:
Vert-Jaune / Vert-Jaune
Configuration PoE:
PoE 4 paires
Courant POE:
900 mA maximum.
Classification de la puissance de PoE:
90 W
Inductance EMI:
3 W, côté PHY
Emi doigts:
Dessus et côtés
Montage:
Par le trou
Assemblée:
Compatible avec la refusion traversante
JXF0-5012NL ICM THR 5GBASE-T 90W PoE++ Connecteur RJ45 intégré


Qu'est-ce que le connecteur JXF0-5012NL et quelles sont ses spécifications principales ?


Le JXF0-5012NL est un connecteur RJ45 intégré (ICM/MagJack) robuste et industriel. Il est spécifié pour l'Ethernet haut débit 5GBase-T (5 Gbps) et délivre 90W 4-Pair PoE++ de puissance (900 mA @ 57VDC, conforme IEEE 802.3bt). Les spécifications clés incluent une température de fonctionnement industrielle de -40°C à +85°C, 2250 VDC d'isolation galvanique (côté transformateur), des LED bicolores vertes/jaunes doubles, et un empreinte compatible Pin-in-Paste / Reflow par passage (THR) avec des doigts de blindage EMI sur le dessus et les côtés.




Vue d'ensemble du connecteur RJ45 intégré 5GBase-T avec PoE++ 90W 4 paires


Le JXF0-5012NL est un module de connecteur intégré (ICM) Gigabit PulseJac à port unique de qualité industrielle, spécialement conçu pour les applications embarquées exigeant une bande passante élevée et une puissance élevée. Prenant entièrement en charge les vitesses Ethernet 5GBase-T selon les spécifications IEEE 802.3, ce connecteur intègre une magnétisation interne, des bobines de mode commun 3 fils côté PHY, et une terminaison directe haute puissance capable de délivrer jusqu'à 90W (900mA continus @ 57VDC sur 4 paires) pour les appareils IEEE 802.3bt Type 4 PoE++.


Conçu pour un déploiement robuste dans des environnements extrêmes, le JXF0-5012NL fonctionne dans une plage de température de -40°C à +85°C . Son boîtier et sa construction de broches spécialisés permettent un traitement Reflow par passage (THR / Pin-in-Paste) , réduisant les coûts d'assemblage des PCB en éliminant les opérations de soudure secondaire manuelles tout en atteignant une durée de conservation MSL 1 et une rétention mécanique élevée.


Points forts de l'architecture


  • Intégrité du signal haut débit : Optimisé pour un fonctionnement à 5 Gbps avec un retour de perte dépassant -24 dB (1–40 MHz) et une suppression de diaphonie jusqu'à -30 dB (10–125 MHz).
  • Intégration PoE++ haute puissance : Broches DC dédiées (broches 15–18) acheminent en toute sécurité 900 mA par paire vers le côté câble sans dégrader les paires de signaux haute fréquence ni saturer les noyaux magnétiques.
  • Suppression EMI supérieure : Conçu avec des bobines 3 fils internes côté PHY et des doigts de blindage EMI multi-contacts externes (dessus et côtés) pour garantir de faibles émissions de rayonnement et la conformité FCC.
  • Résilience de fabrication : Conforme à la catégorie J-STD-075 R7 (jusqu'à 260°C de pic de reflow/brasage à la vague) avec des interfaces de contact plaquées or de 30 µ" pour une fiabilité critique.




Tableaux des spécifications techniques du Magjack RJ45 THR JXF0-5012NL


1. Caractéristiques absolues et environnementales


Paramètre Spécification Norme / Condition
Température de fonctionnement -40°C à +85°C Courant et bande passante nominale complète
Température de stockage -40°C à +85°C Non monté / Dans l'emballage
Tension de tenue diélectrique (Isolation) 2250 VDC / 60 secondes Primaire vers secondaire (Transformateur uniquement)
Indice de inflammabilité UL 94V-0 ou mieux Boîtier thermoplastique
Niveau de sensibilité à l'humidité (MSL) MSL 1 (Durée de conservation illimitée) IPC / JEDEC J-STD-020
Conformité de sécurité UL 62368-1 (Fichier E216117) Norme d'information / audio-vidéo


2. Caractéristiques électriques haute fréquence (@ 25°C, -40°C à +85°C)


Métrique Plage de fréquences Valeur (limite)
Débit de données Ethernet bande de base 5GBase-T (IEEE 802.3)
Inductance en circuit ouvert (OCL) 100 kHz, 0.1 mA 180 µH Min (Fiche technique indiquée comme 180mH)
Perte d'insertion (Max) 1.0 MHz – 125 / 250 MHz -1.0 dB / -1.5 dB
Perte de retour (Min)

1 MHz – 40 MHz

40 MHz – 100 MHz

100 MHz – 250 MHz

-24 dB

-19 dB

-14 dB (formule : -20+[12.5×log10(f/40MHz)])

Diaphonie (Typ)

10 MHz – 125 MHz

125 MHz – 250 MHz

-30 dB

-20 dB

Rejet de mode commun (Min)

10 MHz – 125 MHz

125 MHz – 250/400 MHz

-35 dB

-30 dB / -25 dB

Topologie de la bobine d'arrêt EMI Magnétisation interne 3 fils (3W), côté PHY


3. Spécifications de livraison PoE++


Paramètre Spécification Notes
Support de classe PoE IEEE 802.3bt Type 4 (PoE++) Architecture d'alimentation 4 paires
Courant maximum 900 mA continus Par 2 paires (boucle totale 1.8A)
Puissance nominale continue 90 W @ 57 VDC Puissance nominale continue
Broches dédiées PoE Broches 15, 16, 17, 18 Isolé des chemins PHY basse tension internes


4. Spécifications des matériaux et du placage


Composant Matériau Placage / Finition
Bornes de contact Bronze phosphoreux 30 µ-pouces (0.76 µm) Or sur 30 µ-pouces min Nickel
Pattes de soudure Bronze phosphoreux 100 µ-pouces min 100% Étain mat
Coque de blindage Alliage de cuivre Plaqué nickel avec doigts de mise à la terre supérieurs et latéraux
Finition PCB recommandée FR4 HASL (Compatible avec ENIG, OSP)




Fiche technique du connecteur RJ45 intégré JXF0-5012NL


JXF0-5012NL Integrated RJ45 Connector Datasheet - Mechanicals


JXF0-5012NL Integrated RJ45 Connector Datasheet - Schematics




Informations d'ingénierie


Configuration du brochage et du schéma (Dessin : JXF0-xx12NL)


Le JXF0-5012NL intègre 18 broches fonctionnelles plus 2 montants de rétention de masse mécaniques :





Broches 1–10 (Signaux et prises centrales) :


  • Broche 1 : MD1+ | Broche 2 : MD1- | Broche 3 : MD2+ | Broche 4 : MD2-
  • Broche 5 : MDCT2 | Broche 6 : MDCT3
  • Broche 7 : MD3+ | Broche 8 : MD3- | Broche 9 : MD4+ | Broche 10 : MD4-


Broches 11–14 (LEDs bicolores) :


  • Broches 11 et 12 : Contrôle bidirectionnel pour la LED gauche (Vert @ 568 nm / Jaune @ 585 nm)
  • Broches 13 et 14 : Contrôle bidirectionnel pour la LED droite (Vert @ 568 nm / Jaune @ 585 nm)


Broches 15–18 (Entrées d'alimentation PoE) :


  • Broche 15 : VDC1+ | Broche 16 : VDC1-
  • Broche 17 : VDC2+ | Broche 18 : VDC2-
  • Note de circuit : Le réseau de terminaison interne comprend 4 condensateurs de 22 nF, 4 résistances de 75 Ω, et un condensateur de découplage d'isolation de 1 nF 2kV à la masse du châssis.


Recommandations pour la disposition, la découpe du panneau et le processus de soudure


  • Découpe du panneau : L'exigence d'espace libre standard est de 17,82 mm de largeur x 14,01 mm de hauteur.
  • Empreinte du boîtier : Largeur 16,80 mm x Profondeur 25,53 mm x Hauteur 13,50 mm (hauteur de l'entretoise ~0,30 mm).
  • Diamètres des trous sur le PCB :
    • 14 trous traversants pour signal/PoE : Ø0,89 mm trou fini.
    • 4 trous pour broches LED : Ø1,02 mm trou fini.
    • 2 trous de rétention à encliquetage pour blindage : trous plaqués/non plaqués de Ø3,25 mm.
  • Directives pour le processus Pin-in-Paste (THR):
    • La longueur de la patte de la broche est de 3,20 mm, conçue pour des épaisseurs de PCB allant de 1,6 mm à 2,4 mm pour permettre un apport suffisant de pâte.
    • Les ouvertures du pochoir de pâte à souder doivent utiliser un sur-imprimage (agrandissement de 10–15 %) autour des trous de 0,89 mm et 1,02 mm pour éviter la sous-alimentation ou les vides de soudure.
    • Conforme à IPC/JEDEC J-STD-075 (classification R7) : Température maximale de reflow du boîtier de 260°C.




Capacité PoE 4 paires 90W


Le JXF0-5012NL prend-il en charge le PoE ?


Oui. Le JXF0-5012NL est une version PoE 4 paires évaluée pour 900 mA et 90 W. Le fabricant liste cette configuration comme 900mA - 90W 4 paires.


Paramètre PoE JXF0-5012NL
Support PoE Oui
Configuration des paires 4 paires
Courant maximum 900 mA
Puissance nominale 90 W
Bobine d'arrêt EMI 3 fils, côté PHY


La puissance nominale de 90 W est une distinction importante par rapport aux interfaces RJ45 standard non PoE et PoE de faible puissance.


Note de conception PoE


Le JXF0-5012NL est un connecteur intégré RJ45 compatible PoE, pas un module complet de conversion de puissance PoE.


Une conception PoE complète nécessite toujours les éléments appropriés :


  • Contrôleur PSE ou PD
  • Étage de conversion de puissance
  • Circuit de protection
  • Circuit de détection/classification le cas échéant
  • Conception thermique
  • Tests de conformité au niveau du système


La capacité de 90 W du connecteur ne doit donc pas être interprétée comme signifiant que chaque système utilisant ce composant peut automatiquement fournir 90 W à un appareil alimenté.




FAQ

Q1 : Le JXF0-5012NL prend-il en charge les modes hérités standard 1000Base-T et 2.5GBase-T ?

R : Oui. La magnétisation interne et les rapports de transformateur (1:1) respectent les spécifications IEEE 802.3 pour 1 Gbps, 2,5 Gbps et 5 Gbps. Il négociera automatiquement et fonctionnera de manière transparente à des débits de données inférieurs.


Q2 : Que signifie "L'isolation se fait uniquement à travers le transformateur" pour le JXF0-5012NL ?

R : Dans les connecteurs non PoE purs (par exemple, JXF0-5010NL), une isolation de 2250 VDC existe entièrement entre les broches RJ45 côté câble et toutes les broches côté PCB. Dans le JXF0-5012NL, des lignes haute puissance dédiées se connectent directement aux prises centrales pour l'injection PoE (broches 15–18) ; par conséquent, la protection contre les claquages galvaniques haute tension est strictement maintenue à travers les bobines de signal du transformateur, et non à travers les chemins DC d'injection PoE.


Q3 : Pourquoi le JXF0-5012NL utilise-t-il une bobine d'arrêt 3 fils (3W) côté PHY ?

R : Le transport de 900 mA par paire introduit un flux DC important en mode commun. Le placement d'une bobine d'arrêt en mode commun 3 fils côté PHY assure la suppression du bruit en mode commun sans faire passer de courants PoE DC importants directement à travers les enroulements de la bobine d'arrêt, évitant ainsi la saturation du noyau et la dégradation du signal.


Q4 : Quelles sont les limites de tension et de courant direct pour les LEDs bicolores intégrées ?

R : La LED verte atteint un pic à 568 nm et la jaune à 585 nm. Le courant direct DC continu maximum est de 150 mA, la dissipation de puissance maximale est de 100 mW, et la tension de claquage inverse maximale (Vr) est de 5,0 V. La luminosité typique est de 8–12 mcd à 20 mA.



Q5 : Ce connecteur peut-il subir un brasage à la vague standard au lieu d'un reflow ?

R : Oui. Conformément aux normes J-STD-075 classification R7 et J-STD-002, le composant prend en charge le brasage à la vague standard avec des températures de préchauffage allant jusqu'à 260°C sans déformation du plastique ni dégradation des contacts.
