Numéro de pièce: |
JXF0-5011NL |
Série: |
PULSEJACK JX0 |
Type de produit: |
Module de connecteur intégré (ICM) 1 × 1 RJ45 |
Débit de données: |
5GBase-T |
Rapport de transformateur: |
1:1 |
Tension d'isolement: |
2250 VCC |
Température de fonctionnement: |
-40°C à +85°C |
Hauteur au-dessus du PCB: |
13.50 mm |
Contact terminé: |
30µ d'or |
Conformité: |
RoHS |
Numéro de pièce: |
JXF0-5011NL |
Série: |
PULSEJACK JX0 |
Type de produit: |
Module de connecteur intégré (ICM) 1 × 1 RJ45 |
Débit de données: |
5GBase-T |
Rapport de transformateur: |
1:1 |
Tension d'isolement: |
2250 VCC |
Température de fonctionnement: |
-40°C à +85°C |
Hauteur au-dessus du PCB: |
13.50 mm |
Contact terminé: |
30µ d'or |
Conformité: |
RoHS |

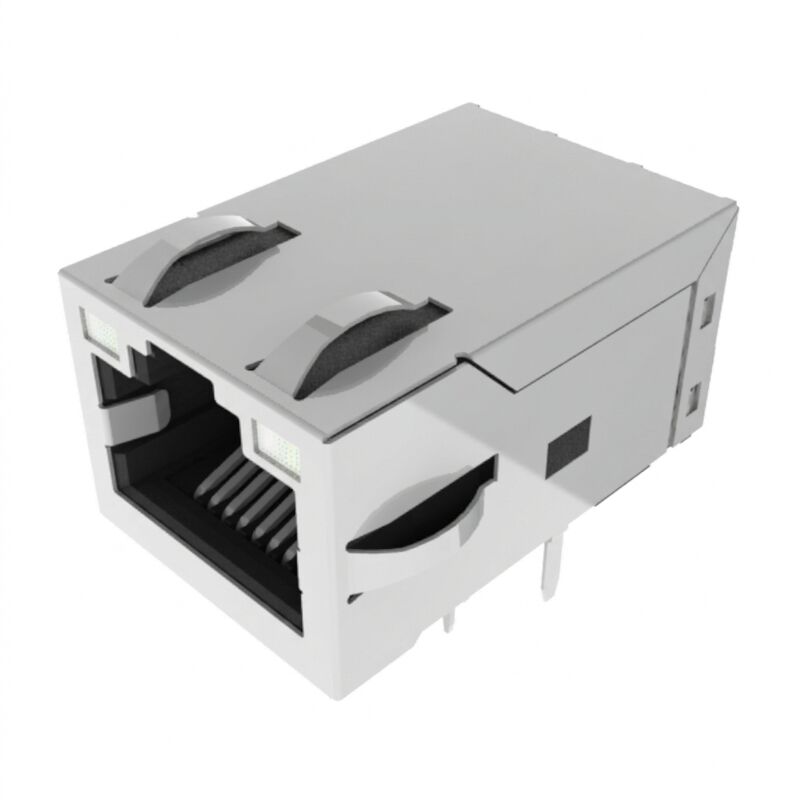

Le JXF0-5011NL est un module de connecteur intégré (ICM) Gigabit PulseJack à port unique, de qualité industrielle, conçu pour des applications Ethernet robustes à large bande passante fonctionnant jusqu'à 5GBase-T (5 Gbps). Construit strictement selon les normes IEEE 802.3, le JXF0-5011NL intègre des magnétiques haute performance, des transformateurs d'isolation et une bobine d'arrêt de mode commun de ligne de signal 2 fils (2W) dans un format compact.
Doté de doubles LEDs bicolores vert-jaune / vert-jaune, ce connecteur non-PoE fournit un retour visuel d'état de liaison/activité multi-états en temps réel sans nécessiter de guides de lumière externes. Construit avec un thermoplastique UL 94V-0 haute température et des queues plaquées étain de 3,20 mm, le JXF0-5011NL est entièrement qualifié pour les lignes de production Through-Hole Reflow (THR / Pin-in-Paste) , atteignant une MSL 1 durée de vie illimitée au sol et une tolérance exceptionnelle aux chocs/vibrations sur une plage de fonctionnement de -40°C à +85°C .
| Paramètre | Spécification | Norme / Conditions |
| Température de fonctionnement | -40°C à +85°C | Fonctionnement à pleine bande passante |
| Température de stockage | -40°C à +85°C | Non monté / Dans le plateau d'origine |
| Isolation diélectrique (Pri:Sec) | 2250 VDC / 60 secondes | Barrière primaire-secondaire complète |
| Niveau de sensibilité à l'humidité | MSL 1 (Illimité) | IPC / JEDEC J-STD-020 |
| Inflammabilité | UL 94V-0 | Thermoplastique haute température |
| Norme de sécurité | UL 62368-1 (Fichier n° E216117) | Équipement audio/vidéo, technologie de l'information |
| Norme de cavité | FCC Partie 68, Sous-partie F | Interface de prise modulaire RJ45 universelle |
| Métrique | Bande de fréquence | Valeur (Limite) |
| Débit de données | Ethernet de base | 5GBase-T (IEEE 802.3) |
| Inductance (OCL Min) | 100 kHz, 0,1 mA | 180 µH Min (La fiche technique indique 180mH) |
| Perte d'insertion (Max) | 1,0 MHz – 125 / 250 MHz | -1,0 dB / -1,5 dB |
| Perte de retour (Min) |
1 MHz – 40 MHz 40 MHz – 100 MHz 100 MHz – 250 MHz |
-24 dB -19 dB -14 dB (Formule interpolée : -20+[12,5×log10(f/40MHz)]) |
| Diaphonie (Typ) |
10 MHz – 125 MHz 125 MHz – 250 MHz |
-30 dB -20 dB |
| Rejet de mode commun (Min) |
10 MHz – 125 MHz 125 MHz – 250/400 MHz |
-35 dB -30 dB / -25 dB |
| Configuration de la bobine d'arrêt EMI | Ligne de signal | 2 fils (2W), côté câble/signal |
| Composant | Matériau | Placage / Spécifications |
| Interface de contact | Bronze phosphoreux | 30 µ-pouce d'or sur 30 µ-pouce min de nickel sous-plaqué |
| Queues de soudure | Bronze phosphoreux | 100 µ-pouce min d'étain mat 100% (sans plomb) |
| Coque de blindage | Alliage de cuivre | Plaqué nickel avec languettes de mise à la terre EMI supérieures et latérales |
| Longueur de la queue de broche | 3,20 mm | Optimisé pour une épaisseur de PCB de 1,6 mm – 2,4 mm |
| Emballage | Plateau industriel | 50 pièces par plateau complet |
| Paramètre | LED verte | LED jaune | Conditions |
| Longueur d'onde dominante | 568 nm | 585 nm | Typique |
| Intensité lumineuse | 8 à 12 mcd | 8 à 12 mcd | @ IF = 20 mA (Typ) |
| Angle de visualisation | 100° | 100° | Demi-angle |
| Dissipation de puissance max (Pd) | 100 mW MAX | 100 mW MAX | — |
| Courant continu max | 150 mA MAX | 150 mA MAX | Continu |
| Tension inverse max (Vr) | 5,0 V MAX | 5,0 V MAX | — |
Le JXF0-5011NL utilise une construction à angle droit traversante avec une empreinte compacte.
Les valeurs mécaniques importantes incluent :
| Paramètre mécanique | Spécification |
|---|---|
| Largeur du connecteur | 16,80 mm |
| Longueur totale | 25,53 mm |
| Hauteur au-dessus du PCB | 13,50 mm |
| Taille de la broche de signal | 0,45 × 0,35 mm |
| Taille de la broche LED | 0,50 × 0,50 mm |
| Largeur recommandée de la disposition du PCB | 16,80 mm |
| Disposition du PCB recommandée | Voir le dessin du fabricant |
| Processus de soudure recommandé | THR / Pin-in-Paste |
Le JXF0-5011NL est conforme RoHS.
La spécification du fabricant identifie :
R : Oui. L'empreinte de PCB du JXF0-5012NL comprend 14 trous de données/LED plus 4 trous PoE supplémentaires (broches 15–18). Comme le JXF0-5011NL ne possède tout simplement pas ces 4 broches PoE, il peut physiquement se brancher sur une empreinte 5012NL sans modifications, à condition que les circuits PoE inutilisés sur la carte restent hors tension.
R : Dans une conception non-PoE, il n'y a pas de courant CC continu élevé traversant la prise centrale. Une bobine d'arrêt de signal 2 fils sur la ligne de câble/signal offre une transparence de signal différentiel supérieure et une atténuation symétrique en mode commun sans les parasites capacitifs supplémentaires introduits par un troisième fil de prise.
R : Oui. Contrairement aux modules compatibles PoE où les chemins d'alimentation PoE contournent les transformateurs de signal, le JXF0-5011NL fournit une barrière d'isolation diélectrique de 2250 VDC ininterrompue entre l'ensemble du primaire (côté câble) et du secondaire (côté PHY), entièrement conforme aux exigences de sécurité d'isolation IEEE 802.3 et UL 62368-1.
R : Les LED internes sont des diodes bicolores anti-parallèles. Pour allumer le vert (568 nm), appliquez une polarité directe (+ sur la broche 11, - sur la broche 12). Pour allumer le jaune (585 nm), inversez simplement la polarité (+ sur la broche 12, - sur la broche 11).
