JXF0-1011NL MagJack RJ45 à souder traversant Gigabit avec isolation 2250VDC

JXF0-1011NL THR RJ45 Magjack - Aperçu

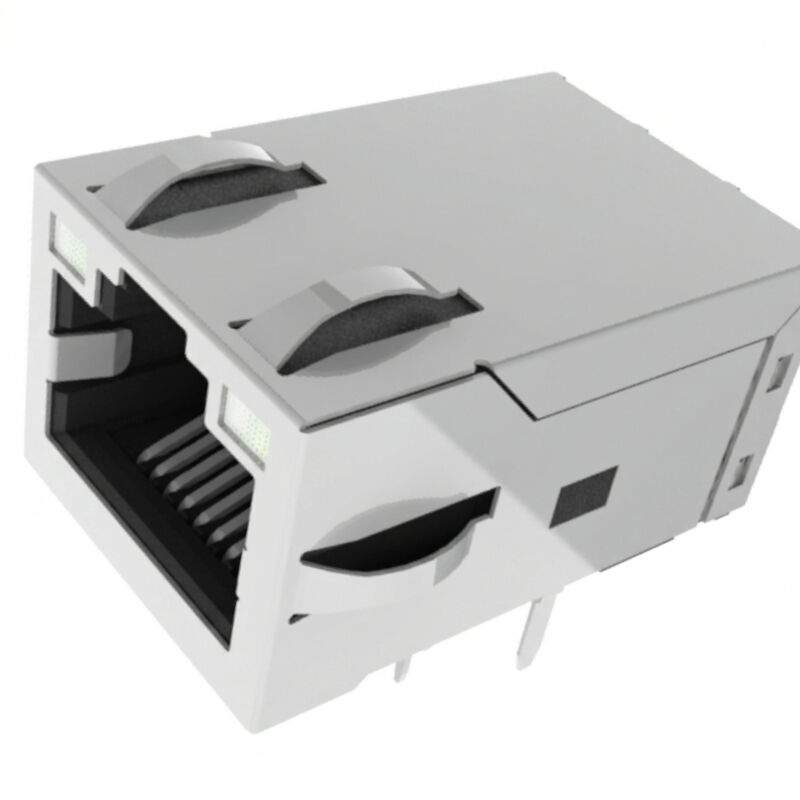

LeJXF0-1011NLest un module de connecteur intégré (ICM) Gigabit RJ45 à port unique robuste conçu pour l'informatique industrielle embarquée, les automates programmables (PLC), la robotique d'usine et l'instrumentation de précision. Répondant à toutes les spécifications IEEE 802.3, il intègre des transformateurs d'isolement 1:1, une terminaison en mode commun et unSelf de mode commun de ligne de signal à 2 fils (2 W)dans une empreinte conforme à la FCC.

Equipé de doubleLED bicolores vert/jaune, le JXF0-1011NL fournit des diagnostics de liaison, de vitesse et d'activité en temps réel sans conduits de lumière externes. Construit en thermoplastique UL 94V-0 haute température, le connecteur est spécialement conçu pourRefusion traversante (THR / Pin-in-Paste)Lignes d'assemblage CMS. Avec unMSL1et la certification J-STD-075 R7 (refusion de pointe à 260°C), il élimine le brasage à la vague secondaire, réduisant ainsi les défauts d'assemblage et les temps de cycle.

Points forts architecturaux :

• Véritable isolation primaire-secondaire 2 250 V CC: Comme il s'agit d'une architecture de données pures (non PoE), une isolation diélectrique complète est maintenue sur l'ensemble de l'assemblage magnétique, protégeant ainsi les émetteurs-récepteurs PHY des surtensions de champ.
• Deux LED de diagnostic bicolores: Les LED bidirectionnelles gauche et droite (vert 568 nm / jaune 585 nm) permettent des indications d'état multi-états pilotées par les broches dédiées 11 à 14.
• Faible atténuation des hautes fréquences: Une perte d'insertion supérieure (-1,5 dB max jusqu'à 125 MHz) et une perte de retour (-16 dB min à 1–40 MHz) garantissent des diagrammes oculaires propres et de faibles taux d'erreur de paquets.
• Construction THR prête pour les CMS: Les queues de soudure en étain mat de 3,20 mm permettent un brasage par refusion automatisé par pâte dans le trou, conforme aux exigences de remplissage de baril IPC-A-610 classe 3.

Spécifications techniques du JXF0-1011NL ICM

JXF0-1011NL 1000Base-T RJ45 avec LED Fiche technique :

1. Fiche technique JXF0-1011NL RJ45 - Schéma

2. Mécanique du connecteur RJ45 JXF0-1011NL

Dimensions mécaniques et guide de brochage :

• Aperçu physique: 16,80 mm (Largeur) × 25,53 mm (Longueur) × 13,50 mm (Hauteur au-dessus du PCB).
• Découpe de panneau suggérée: 17,82 mm × 14,01 mm. Orientation du loquet :Verrouillage.
• Affectations des broches (14 broches électriques + 2 languettes de blindage):
  • Broche 1: CT 1 (prise centrale pour le canal 1)
  • Broches 2 et 3: TRD1+ / TRD1-
  • Broches 4 et 5: TRD2+ / TRD2-
  • Broches 6 et 7: TRD3+ / TRD3-
  • Broches 8 et 9: TRD4+ / TRD4-
  • Broche 10: Terminaison du châssis Bob Smith (isolée via un condensateur 1000pF / 2kV et des résistances 4× 75Ω)
  • Broches 11 et 12: LED bicolore gauche (Anti-parallèle : broche 11+/12- = vert ; broche 12+/11- = jaune)
  • Broches 13 et 14: LED bicolore droite (Anti-parallèle : broche 13+/14- = vert ; broche 14+/13- = jaune)
• Spécifications des trous de forage:
• • 10 × trous de signal : diamètre finiØ0,89 mm(Diamètre du patin : Ø1,40 mm conseillé).
  • 4 × trous LED : diamètre finiØ1,02 mm.
  • 2 × chevilles d'espacement en plastique :Ø1,57 mm.
  • 2 × bornes de mise à la terre du bouclier :Ø3,25 mm.

Traitement THR / Pin-in-Paste :

JXF0-1011NL appartient au JX0Pin-in-Paste / Refusion traversanteplate-forme.

Les processus d'assemblage pris en charge incluent :Pin-in-Paste / THRet le brasage à la vague.

Le fabricant spécifie J-STD-020 niveau 1 et J-STD-075 R7, y compris une condition de soudure à la vague traversante maximale de 260°C.

Questions fréquemment posées :

Q1 : Comment câbler un GPIO de microcontrôleur pour piloter les LED bicolores sur les broches 11 à 14 ?

R : Les LED internes sont câblées de manière antiparallèle. Connectez les broches 11 et 12 à deux GPIO push-pull séparés avec une résistance de limitation de courant (par exemple, 150 Ω – 330 Ω pour 3,3 V VCC). Le réglage GPIO_A HIGH et GPIO_B LOW s'allume en vert (568 nm) ; le réglage GPIO_A LOW et GPIO_B HIGH s'allume en jaune (585 nm). Le réglage à la fois LOW ou HIGH éteint la LED.

Q2 : Le JXF0-1011NL peut-il être installé sur une empreinte PCB conçue pour le JXF0-1012NL ?

R : Oui. L'empreinte JXF0-1012NL comporte 18 trous (10 signaux + 4 LED + 4 PoE). Le JXF0-1011NL s'aligne sur les 10 trous de signal et les 4 trous de LED, laissant les 4 trous PoE (broches 15 à 18) complètement vides.

Q3 : Pourquoi le JXF0-1011NL est-il doté d'une self à 2 fils au lieu d'une self à 3 fils ?

R : Puisqu'il n'y a pas de courant de polarisation CC PoE dans le JXF0-1011NL, une self de ligne de signal à 2 fils côté câble fournit une atténuation symétrique en mode commun sans la capacité parasite ou la perte d'insertion associée à un troisième enroulement de prise centrale PoE.
