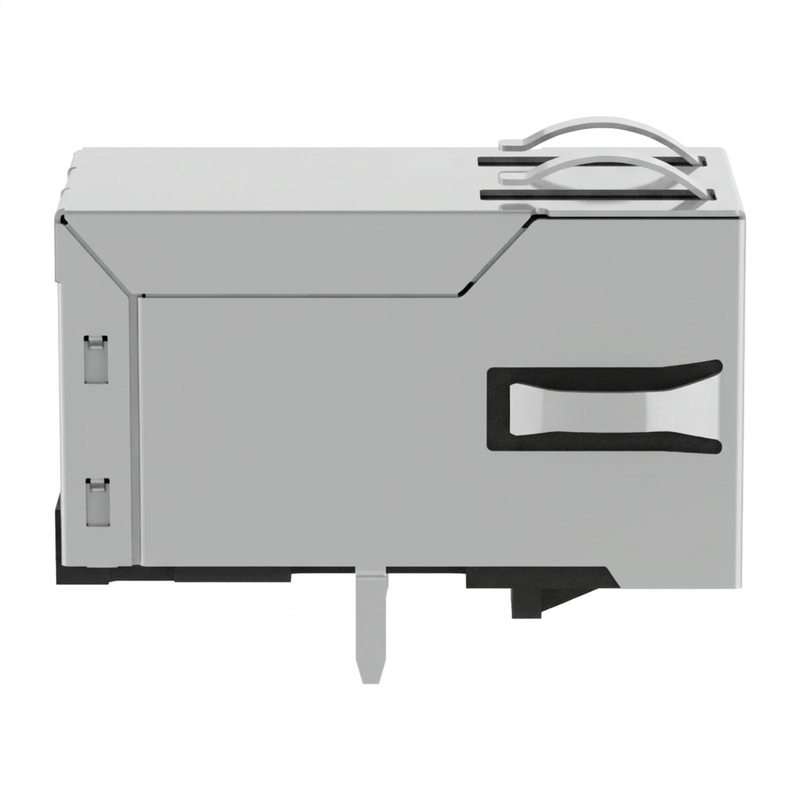

Connecteur RJ45 traversant à refusion JXF0-1010NL avec magnétisme 1000BASE-T

LeJXF0-1010NLest un 1×1Connecteur magnétique intégré 1000Base-T RJ45de la série PulseJack JX0. Il combine l'interface Ethernet 8P8C avec des transformateurs d'isolement 1:1 intégrés et des selfs de mode commun de ligne de signal 2 W dans un boîtier blindé à angle droit et à languette. Le modèle apas de LED et pas de PoE pris en charge, ce qui le rend adapté aux équipements Gigabit Ethernet qui nécessitent une interface RJ45 simplifiée réservée aux données uniquement. La série JX0 est conçue pourFonctionnement à température industrielle de −40 °C à +85 °Cet soutientrefusion traversante (THR)traitement.

JXF0-1010NL Prise magnétique RJ45 Gigabit - Aperçu

LeJXF0-1010NLest un connecteur Gigabit RJ45 robuste à port unique intégrant des transformateurs d'isolation internes, une terminaison d'impédance et unSelf de mode commun de ligne de signal à 2 fils (2 W)dans un format conforme à la norme FCC Part 68. Répondant à toutes les spécifications IEEE 802.3ab, ce connecteur offre une transmission sans compromis de 1 Gbit/s pour les automates programmables (PLC), la robotique d'usine, les PC industriels et les instruments de test optique.

En éliminant les LED intégrées et les broches PoE, le JXF0-1010NL offre un environnement ultra propre.Empreinte PCB à 10 broches. Cette architecture réduit la capacité parasite, élimine la diaphonie optique pour les boîtiers utilisant des conduits de lumière sur le panneau avant et laisse les couches internes de PCB ouvertes pour des plans de masse continus et un routage différentiel optimisé de 100 Ω. Construit à partir de thermoplastique UL 94V-0 haute température avec des queues de soudure en étain mat de 3,20 mm, le connecteur est spécialement conçu pourRefusion traversante (THR / Pin-in-Paste)lignes de soudage automatisées, éliminant les étapes de brasage à la vague secondaire tout en respectantIPC/JEDEC J-STD-075 (Catégorie R7, pic 260°C)normes.

Principales caractéristiques de l'ICM RJ45 industriel JXF0-1010NL :

1. Magnétique intégré 1000Base-T

JXF0-1010NL est spécifié pourEthernet Gigabit 1000Base-Tet intègre quatre canaux de transformateur 1:1 pour les quatre paires Ethernet différentielles. Le schéma interne montre quatre chemins de transformateur symétriques entre le côté PCB et le côté câble.

2. Aucune configuration de LED

Le JXF0-1010NL contientpas de LED intégrées. Ceci est utile lorsque l'indication de lien/activité est gérée via un conduit de lumière externe, un indicateur du panneau avant, une interface logicielle ou n'est pas requise.

La configuration sans LED réduit également le nombre de broches de connecteur par rapport à la version LED correspondante JXF0-1011NL.

3. Interface de données non PoE

Le tableau des données du fabricant précisePoE pris en charge : nonpour JXF0-1010NL. Contrairement à la version PoE JXF0-1012NL 90 W, ce modèle est destiné à la connectivité de données Ethernet sans chemin d'alimentation PoE.

4. Isolation du transformateur 2 250 V CC

JXF0-1010NL est spécifié avecIsolation du transformateur 2 250 VCC / 60 secondes. Le degré d'isolement s'applique à travers la barrière d'isolement du transformateur, comme indiqué dans la fiche technique du fabricant.

5. Plage de température industrielle

La plage de température de fonctionnement spécifiée est−40°C à +85°C, prenant en charge les équipements Ethernet déployés dans des environnements industriels et à température étendue.

6. Doigts EMI sur le dessus et les côtés

Le bouclier intégré intègredoigts EMI supérieurs et latéraux, fournissant une interface de protection métallique définie avec le boîtier de l'équipement. Le fabricant identifie le blindage comme étant un alliage de cuivre nickelé.

7. Compatible THR / Pin-in-Paste

La série JX0 est conçue pourRefusion traversante (THR)traitement. Le fabricant spécifie également les tests de soudabilité J-STD-002 et la classification J-STD-075 R7 avec une spécification de soudure à la vague traversante maximale de 260 °C.

Spécifications du JXF0-1010NL Refusion traversante RJ45

Fiche technique JXF0-1010NL - Disposition et schémas de circuit imprimé recommandés

Spécification électrique à 25 ℃ :

Architecture magnétique interne JXF0-1010NL

▶ Le schéma interne se compose de quatreCanaux de transformateur 1:1. Chaque paire Ethernet passe par le transformateur intégré et unSelf de mode commun 2 W située sur le chemin du signal/câble.

▶La version sans LED intègre également un réseau de terminaison composé deRésistances 4 × 75 Ω et un condensateur 1000 pF / 2 kV, comme indiqué dans le schéma du fabricant.

▶ Cela signifie que l'ingénieur n'a pas besoin de reproduire la structure complète du transformateur et de la self de mode commun en tant que composants magnétiques séparés sur le PCB.

Brochage JXF0-1010NL

Le JXF0-1010NL utilise un compactConfiguration à 10 broches de signalsans les broches LED ou PoE supplémentaires trouvées sur d'autres variantes.

Le schéma interne confirme les quatre canaux du transformateur différentiel et la connexion de terminaison broche 10.

Concept de configuration des broches

CÔTÉ PCB 10 8 6 4 2 9 7 5 3 1 10 → GND 9 → TRD4- 8 → TRD4+ 7 → TRD3- 6 → TRD3+ 5 → TRD2- 4 → TRD2+ 3 → TRD1- 2 → TRD1+ 1 → CT1

Vérifiez toujours la numérotation des broches par rapport au dessin mécanique contrôlé avant la libération du PCB.

FAQ technique

Q1 : Puis-je placer le JXF0-1010NL sur une empreinte à 18 broches conçue pour le JXF0-1012NL ?

R : Oui. Le contour physique, les chevilles de guidage et les 10 broches de signal (broches 1 à 10) sont dimensionnellement identiques dans toute la famille JXF0. Si votre carte dispose d'une empreinte principale de 18 trous, le JXF0-1010NL se soudera parfaitement, laissant les trous LED (broches 11 à 14) et PoE (broches 15 à 18) vides.

Q2 : Pourquoi choisir JXF0-1010NL plutôt que JXF0-1011NL avec LED intégrées ?

R : Au-delà du coût inférieur des composants, JXF0-1010NL est sélectionné lorsque :

1. L'équipement utilise des conduits de lumière en acrylique personnalisés montés sur un cadre avant en métal.
2. Le produit fonctionne dans des chambres noires optiques ou des enceintes de capteurs de vision où la pollution lumineuse LED doit être nulle.
3. Les concepteurs souhaitent minimiser l'encombrement du routage des circuits imprimés et éliminer les éventuels couplages de bruit provenant des signaux numériques LED à commutation rapide vers les traces PHY à grande vitesse.

Q3 : Le JXF0-1010NL prend-il en charge la refusion sans plomb (Pin-in-Paste) ?

R : Oui. Conforme aux normes IPC/JEDEC J-STD-020 MSL 1 et J-STD-075 catégorie R7, le boîtier haute température résiste aux profils de brasage par refusion complets avec des températures maximales allant jusqu'à 260°C.
