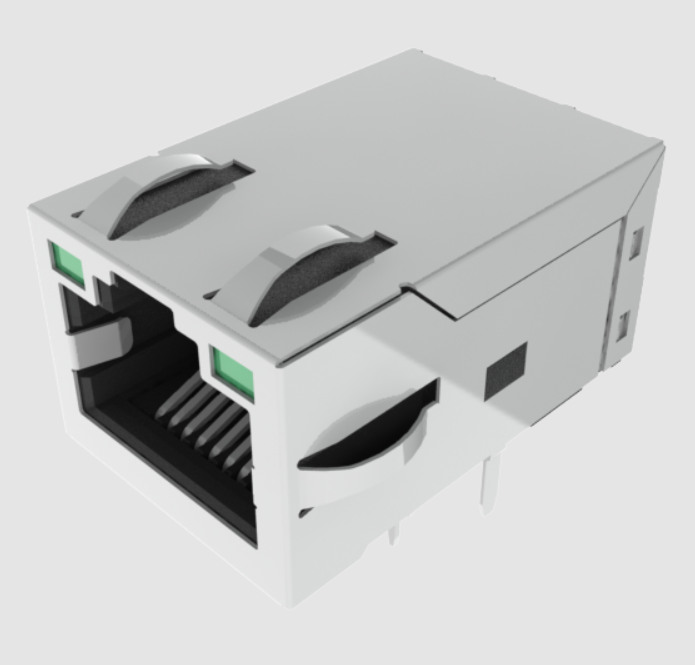

Connecteur JXF0-2512NL 2.5GBase-T RJ45 (90W PoE++, Robuste, THR)

Présentation du module de connecteur intégré JXF0-2512NL

LeJXF0-2512NLest conçu pour répondre à la double demande d'augmentation de la bande passante et d'alimentation des appareils à haute puissance dans des environnements industriels difficiles. Répondant à toutes les spécifications IEEE 802.3bz et IEEE 802.3bt, ce connecteur intégré RJ45 1x1 offre une stabilitéTransmission Ethernet 2,5 Gbit/stout en fournissant ou en recevant simultanément jusqu'à90 W de puissance continuesur un câblage de catégorie 4 paires.

Pour maintenir une fidélité de signal supérieure sous de lourdes charges CC, le JXF0-2512NL intègre unSelf de mode commun à 3 fils (3 W) placée spécifiquement du côté PHY. Cela isole les noyaux magnétiques du starter du courant de polarisation CC de 900 mA traversant les prises centrales côté câble, empêchant ainsi complètement la saturation du noyau magnétique. Logé dans un thermoplastique haute température UL 94V-0 avec des queues de soudure en étain mat de 3,20 mm, le composant est entièrement évalué pourRefusion traversante (THR / Pin-in-Paste)assemblage automatisé, obtenant unMSL1durée de conservation et tenueRefusion maximale à 260°Cprofils (IPC/JEDEC J-STD-075 Catégorie R7).

Principales caractéristiques :

• Intégrité du signal haut débit de 2,5 Gbit/s: La perte d'insertion est maintenue en dessous de -1,0 dB sur 1 à 250 MHz, avec une perte de réflexion supérieure à -20 dB (1 à 40 MHz) et -10 dB (100 à 250 MHz) pour des diagrammes oculaires clairs et de faibles taux d'erreur binaire.
• Livraison IEEE 802.3bt 90 W, 4 paires: Des broches dédiées à courant élevé (broches 15 à 18) canalisent jusqu'à 900 mA en continu par boucle de paire (boucle totale de 1,8 A) directement dans les paires de câbles.
• Zéro saturation CC (inductance PHY 3 W): Le positionnement de la self à 3 fils du côté PHY garantit une suppression maximale du bruit en mode commun (CMRR jusqu'à -35 dB) sans dégradation du signal induite par le courant continu.
• Diagnostics bicolores intégrés: Les LED antiparallèles gauche et droite intégrées (verte à 568 nm / jaune à 585 nm) pilotées via les broches 11 à 14 fournissent un retour visuel instantané de lien/d'activité.
• Blindage EMI complet: Coque robuste en alliage de cuivre avecDoigts de mise à la terre EMI supérieurs et latérauxgarantit une faible résistance du châssis et une conformité robuste aux normes FCC Part 68 et CISPR.

Matrice des spécifications techniques

1. Caractéristiques électriques et RF (@ 25°C, fonctionnement de -40°C à +85°C)

*Remarque : L'isolation haute tension s'applique uniquement aux bobines du transformateur en raison des connexions PoE CC directes à prise centrale.

2. Évaluations environnementales, matérielles et mécaniques

3. Spécifications des LED bicolores intégrées

Dimensions mécaniques et guide de brochage (dessin : JXF0-2512NL)

Dimensions physiques: 16,80 mm (Largeur) × 25,53 mm (Longueur) × 13,50 mm (Hauteur au-dessus du PCB).

Découpe de panneau suggérée: 17,82 mm × 14,01 mm. Orientation du loquet :Verrouillage (TU).

Répartition des broches (18 broches électriques + 2 languettes de mise à la terre du blindage):

• Broches 1 à 10 (prises de signal et centrales, 0,45 × 0,35 mm):
  • Broches 1 et 2: MD1+ / MD1- |Broches 3 et 4: MD2+ / MD2-
  • Broches 5 et 6: MDCT2 / MDCT3
  • Broches 7 et 8: MD3+ / MD3- |Broches 9 et 10: MD4+ / MD4-
• Broches 11 à 14 (LED bicolores, carrées 0,50 × 0,50 mm):
  • Broches 11 et 12: LED gauche (Vert à 568 nm / Jaune à 585 nm)
  • Broches 13 et 14: LED droite (Vert à 568 nm / Jaune à 585 nm)
• Broches 15 à 18 (entrées d'injection de puissance PoE, 0,45 × 0,35 mm):
  • Broche 15: VCC1+ |Broche 16: VCC1-
  • Broche 17: VCC2+ |Broche 18: VDC2-
  • Résiliation interne: 4 capuchons 22 nF, 4 résistances 75 Ω, condensateur d'isolation 1 nF 2 kV à la masse du châssis.

Spécifications des trous de forage:

• 14 × trous de signal et PoE : diamètre finiØ0,89 mm.
• 4 × trous LED : diamètre finiØ1,02 mm.
• 2 × poteaux d'écartement en plastique :Ø1,57 mm.
• 2 × bornes de mise à la terre du bouclier :Ø3,25 mm.

Guide de référence croisée et de sélection des familles

FAQ technique

Q1 : Pourquoi le JXF0-2512NL nécessite-t-il une self interne à 3 fils (3 W) du côté PHY ?

R : Lorsqu'elles délivrent un courant continu continu de 900 mA sur des paires de câbles, les selfs de mode commun côté câble classiques subissent une grave saturation magnétique CC, effondrant l'inductance et détruisant l'intégrité des données de plusieurs gigabits. Le placement d'une self à 3 fils du côté PHY isole les bobines d'arrêt du courant continu continu, garantissant ainsi un CMRR cohérent sur toutes les fréquences.

Q2 : Quelle est la règle de test d'isolement pour le JXF0-2512NL lors des tests Hi-Pot de production ?

R : La valeur nominale d'isolation diélectrique de 2 250 V CC s'applique strictement aux bornes du transformateur (Pri:Sec). N'appliquez jamais de potentiels de test haute tension entre les contacts du câble RJ45 et les broches PoE côté PCB (broches 15 à 18), car ces lignes électriques sont directement acheminées vers les prises centrales du transformateur.

Q3 : Le JXF0-2512NL peut-il être assemblé à l'aide de fours de refusion CMS standard ?

R : Oui. Le composant est entièrement qualifié pour la refusion traversante (THR / Pin-in-Paste). Avec un indice MSL 1 et une classification J-STD-075 R7, il résiste aux températures maximales du corps de refusion sans plomb jusqu'à 260 °C sans risque de cloquage du plastique ou de désalignement des broches.
