MIC66211-5171T-LF3/7499210121 Connecteur RJ45 PoE Pont redresseur LPJ4049HDNL

PoE Connecteur RJ45 MIC66211-5171T-LF3 = 7499210121 Aperçu

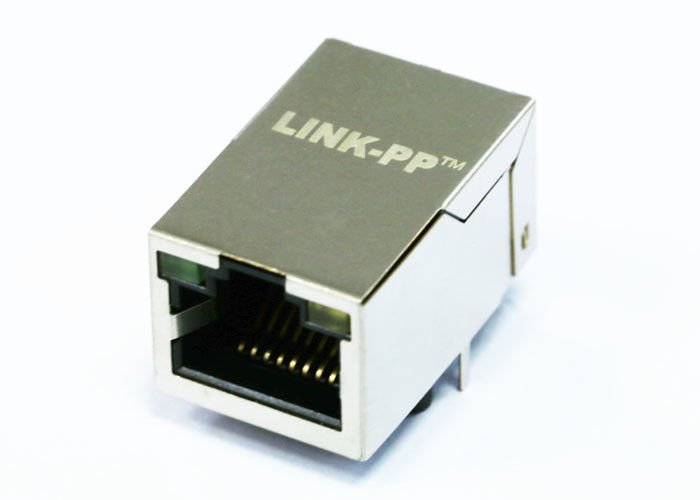

Le MIC66211-5171T-LF3/7499210121 est un connecteur RJ45 à un seul port avec des magnétiques intégrés (transformateur, self en mode commun et pont redresseur) conçu spécifiquement pour les applications PoE 10/100Base-T. Il présente une configuration à entrée latérale avec des indicateurs LED jaunes/verts, offrant une connectivité compacte et fiable pour les applications industrielles et de réseau.RJ45 Ethernet 10/100 IEEE 802.3af PoE

1. Placage or 6μ” (min) sur les contacts
2. 350uH min OCL à 8mA DC Bias sur la
3. Module de magnétiques RJ45 Power Over Ethernet pour toute la plage de températures
4. Tests électriques à 100 %
5. 1500Vrms Hi-Pot
6. Conception de contact robuste propriétaire
7. Paramètre

1. Rapport de transformation (±2 %) :

TX=1CT∶1 RX=1CT∶1
2. Inductance OCL : 350uH MIN
@ 100KHz/0.1V,8mA DC Bias
3. Perte d'insertion :
-1.0dB MAX @ 1.0-100MHz
4. Perte de retour :
-18dB MIN @ 1-10MHz
-16dB MIN @ 10-30MHz
-12dB MIN @ 30-60MHz
-10dB MIN @ 60-100MHz
5. Diaphonie :
-40dB MIN @ 1-30MHz
-35dB MIN @ 30-60MHz
-30dB MIN @ 60-100MHz
6. Rejet en mode commun :
-30dB MIN @ 1-50MHz
-20dB MIN @ 50-150MHz
7. Test Hipot : 1500Vrms MIN
8. Plage de température de fonctionnement : -40℃ À +85℃.
Fiche technique du connecteur RJ45

FAQ

1. Qu'est-ce qu'un connecteur RJ45 PoE ?

Un connecteur RJ45 PoE (Power over Ethernet) intègre des magnétiques Ethernet et parfois des redresseurs, permettant la transmission de données et d'alimentation via un seul câble Ethernet. Il simplifie la conception des circuits imprimés et prend en charge des appareils tels que les caméras IP, les téléphones VoIP et les contrôleurs industriels.

2. En quoi un connecteur RJ45 PoE diffère-t-il d'un connecteur RJ45 standard ?

Contrairement aux connecteurs RJ45 standard, un connecteur RJ45 PoE

comporte des magnétiques intégrés (transformateurs et selfs) et la compatibilité PoE, permettant une alimentation électrique sûre (conformément aux normes IEEE 802.3af/at/bt) en plus de la transmission de données.3. Quelles sont les applications typiques des connecteurs RJ45 PoE ?

Caméras de sécurité IP

• Points d'accès sans fil
• PC industriels et systèmes de surveillance
• Compteurs intelligents et passerelles IoT
• Téléphones VoIP
• Appareils d'énergie renouvelable comme les onduleurs solaires
• 4. Quelles normes les connecteurs RJ45 PoE prennent-ils en charge ?

La plupart des connecteurs RJ45 PoE sont conformes aux normes suivantes :

IEEE 802.3af (PoE, jusqu'à 15,4 W)

• IEEE 802.3at (PoE+, jusqu'à 30 W)
• Certains modèles avancés prennent en charge
• IEEE 802.3bt (PoE++ / 4PPoE, jusqu'à 60–90 W).5. Comment choisir le bon connecteur RJ45 PoE ?

Principaux facteurs à prendre en compte :

Débit de données pris en charge (10/100Base-T, Gigabit ou supérieur)

• Niveau de puissance PoE (af, at ou bt)
• Plage de température de fonctionnement
• Tension d'isolement Hi-pot
• Indicateurs LED (pour l'état de la liaison/activité)
• Conformité aux normes UL, RoHS et REACH
• 6. Les connecteurs RJ45 PoE sont-ils rétrocompatibles ?

Oui. Un connecteur RJ45 PoE peut toujours fonctionner avec des

appareils non-PoE car l'alimentation ne s'active que lorsqu'un appareil alimenté (PD) compatible est détecté. Cela garantit un fonctionnement sûr avec les équipements Ethernet hérités.7. Quels sont les avantages de l'utilisation de connecteurs RJ45 PoE intégrés ?

Économise de l'espace sur le circuit imprimé en combinant les magnétiques et le RJ45 en un seul composant

• Améliore les performances EMI
• Simplifie la conception des circuits et réduit le coût de la nomenclature
• Offre une plus grande fiabilité et de meilleures performances thermiques pour les environnements industriels
