MIC24120-5101W-LF3 / MIC24121-5101W-LF3

Connecteur RJ45 SMT à profil bas avec magnétiques intégrés

Aperçu rapide

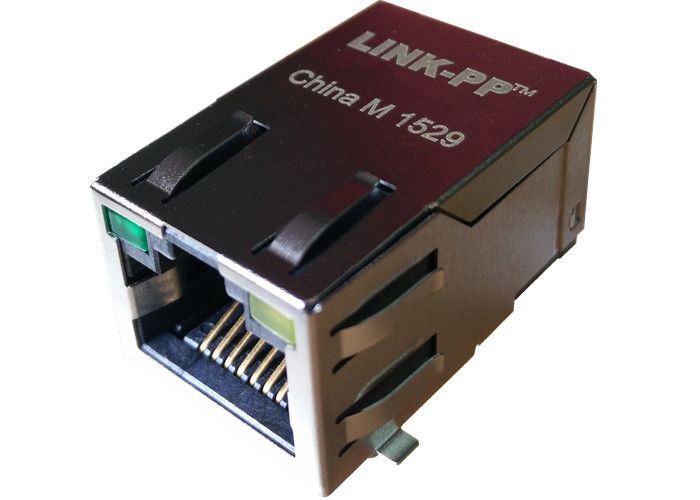

Les MIC24120-5101W-LF3 et MIC24121-5101W-LF3 sont des connecteurs RJ45 à montage en surface à profil bas avec magnétiques intégrés, conçus pour les applications Ethernet 10/100BASE-T. En intégrant le transformateur, la résistance d'impédance et le condensateur haute tension dans un encombrement RJ45 compact, ces modèles réduisent considérablement le rayonnement EMI, économisent de l'espace sur le circuit imprimé et améliorent l'efficacité de la conception.

Modèles de conception : MIC24120-5101W-LF3 / MIC24121-5101W-LF3

Modèle de production de masse : LPJXXXXXNL

Des options de LED et de doigts EMI sont disponibles, ce qui les rend très adaptables aux différentes exigences des clients.

Principales caractéristiques

• Conformité aux normes
  • Répond aux exigences de la FCC et IEEE802.3u
  • Conforme RoHS et sans plomb
• Avantages de performance
  • Transformateur, résistances et condensateurs intégrés pour une conception de circuit imprimé compacte
  • Optimisé pour la transmission Ethernet 10/100 BASE-T sur câble UTP Cat5
  • Réduction du rayonnement EMI pour améliorer les performances EMC globales
• Conception mécanique et électrique
  • Disponible en montage latéral (angle droit) ou supérieur (vertical)
  • Boîtier blindé pour une protection EMI supérieure
  • Indicateurs LED optionnels (Vert 250Ω)
  • Plage de température de fonctionnement : 0℃ à +70℃ / -40℃ à +85℃
  • Plage de température de stockage : -25℃ à +85℃
  • Tenue diélectrique : 1500Vrms MIN
• Flexibilité
  • Orientation du loquet : loquet standard vers le bas
  • Disponible avec ou sans doigts EMI
  • Prend en charge les terminaisons traversantes et à montage en surface

Applications

Les MIC24120-5101W-LF3 / MIC24121-5101W-LF3 sont conçus pour prendre en charge une large gamme d'appareils de mise en réseau et de communication :

• Modems ADSL
• Solutions LAN sur carte mère
• Commutateurs et routeurs Ethernet
• Cartes mères de PC
• Téléphones IP / passerelles VOIP
• Équipement de transmission SDH / PDH
• Solutions de centre d'appels
• Décodeurs (STB)
• Équipement de réseau d'entreprise

Avantages concurrentiels

• Plus de 18 ans d'expertise en production
• Plus de 2600 employés qualifiés
• Tests électriques à 100 %(pas seulement des tests par lots)
• Délais de livraison flexibles
• Approuvé par les principaux clients mondiaux : TI, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF, et plus encore

Capacités d'application EMS connexes

• Assemblage de circuits imprimés flexibles et rigides-flexibles intégrés
• Microélectronique et emballage à puce retournée
• Assemblage puce sur carte et optoélectronique
• Assemblage RF/sans fil et assemblage de systèmes
• Assemblage traversant et à montage en surface
