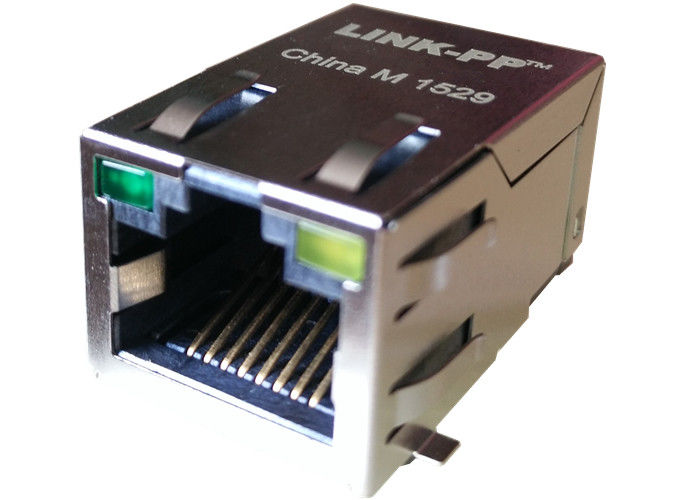

Carte PCB femelle Jack du connecteur 10/100Base-T du bâti Rj45 de surface de JX30-0005NL
JX30-0005NL
|
Connecteur extérieur du bâti Rj45
|
Connecteur de SMD Rj45
|
SMT Rj45 Jack
|
Impulsion # pièce équivalente de JX30-0005NL en Chine - LPJ3005ABNL
Connecteur extérieur 10/100BaseT du bâti Rj45
♦ conçu pour l'application de network interface card.
Le ♦ a conçu pour répondre à l'exigence d'IEEE802.3u.
♦ disponible dans tous les rapports de tour employés par LAN ICmanufactures.
Robinets de centre primaire de ♦ disponibles pour EMIreduction supplémentaire.
Le composant magnétique le plus simple de ♦ pour placer l'androute sur la carte PCB.
♦ Conserves réduisant au minimum l'espace de carte PCB.
VERROU DE MAG.REVERSE,
LED facultative ; IEM-doigt facultatif.
Description
Carte PCB femelle Jack du connecteur 10/100Base-T du bâti Rj45 de surface de JX30-0005NL
1. Type de produit caractéristiques :
1) type = connecteur de produit
2) type de Jack = RJ45
3) profil = norme
4) orientation de support de carte PCB = entrée SMD de côté
2. Attachement mécanique :
1) configuration de Jack = 1 x 1
3. Caractéristiques électriques :
1) protégé = oui
4. Caractéristiques relatives d'arrêt :
1) doigt d'IEM - le fond = sans
2) méthode = soudure d'arrêt
5. Caractéristiques relatives de corps :
1) la configuration de port = choisissent/multi
2) doigts d'IEM au dessus et côtés = avec sans
3) orientation = norme de verrou - verrouillez vers le bas
4) longueur de queue de carte PCB
6. Caractéristiques relatives de contact :
1) préchargé = oui
2) type d'arrêt de contact = par le bâti de trou/surface
7. Logement des caractéristiques relatives :
1) style = Jack de connecteur
8. Standards de l'industrie :
1) conformité de RoHS/ELV = RoHS conforme, ELV conforme
2) soudure sans plomb de processus = de vague de soudure capable à 240°C,
Soudure de vague capable à 260°C, soudure de vague capable à 265°C
Ré-écoulement-soudure facultative ;
3) l'histoire de conformité de RoHS/ELV = était toujours RoHS conforme
9. Inscription d'identification :
1) couleur gauche de LED (position #1) = vert - résistance de 250 ohms
2) bonne couleur de LED (position #2) = vert - résistance de 250 ohms
10. Conditions pour l'utilisation :
1) s'applique à = carte électronique
2) conditions environnementales = bureau/lieux
3) température de fonctionnement (°C) = 0 - 70/-40 - +85
11.Hipot :
MINUTE 1500Vrms
Demandes d'utilisateur de terminal
A conçu aux applications de soutien, telles que des modems d'ADSL, LAN-sur-carte mère. Les matériels de mise en réseau et de transmission tels que le HUB, carte PC, commutateur, routeur, PC Mainboard, CSAD, PDH, téléphone d'IP, modem de xDSL, solutions de centre d'appels, boïtiers uniques contenant les codeurs et les avertisseurs d'ensemble complexe, installation de passages de VOIP, Border Gateway Protocol, commutateur rapide d'Ethernet…
