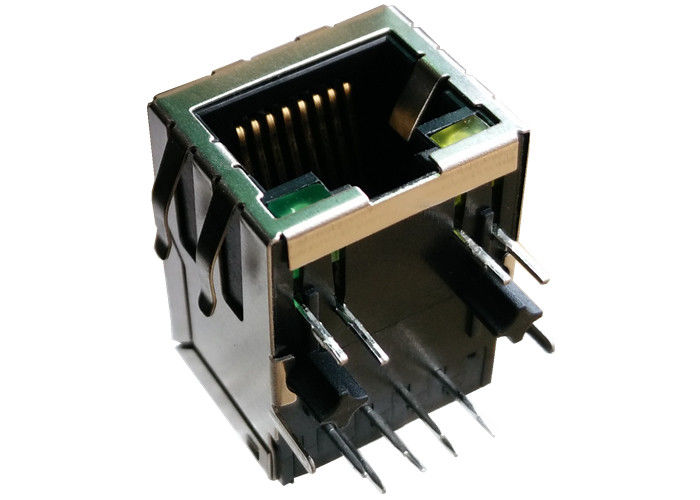

RB1-1D5B8K1A RJ45 magnétique Jack a intégré 10/100 étiquette de LAN vers le bas par le trou

RB1-1D5B8K1A RJ45 magnétique Jack a intégré 10/100 étiquette de LAN vers le bas par le trou

1. Type de produit caractéristiques :
  1) type = connecteur de produit
  2) type de Jack = RJ45
  3) profil = norme
  4) orientation de support de carte PCB = entrée de l'entrée de côté /Top (à angle droit) (verticale)
2. attachement mécanique :
  1) configuration de Jack = 1 x 1
3. caractéristiques électriques :
  1) protégé = oui
4. caractéristiques relatives d'arrêt :
  1) doigt d'IEM - le fond = sans
  2) méthode = soudure d'arrêt
5. caractéristiques relatives de corps :
  1) la configuration de port = choisissent/multi
  2) doigts d'IEM au dessus et côtés = avec sans
  3) orientation = norme de verrou - verrouillez vers le bas
  4) longueur de queue de carte PCB
6. caractéristiques relatives de contact :
  1) préchargé = oui
  2) type d'arrêt de contact = par le bâti de trou/surface
7. logement des caractéristiques relatives :
  1) style = Jack de connecteur
8. standards de l'industrie :
  1) conformité de RoHS/ELV = RoHS conforme, ELV conforme
  2) soudure sans plomb de processus = de vague de soudure capable à 240°C,
      Soudure de vague capable à 260°C, soudure de vague capable à 265°C
      Ré-écoulement-soudure facultative ;
  3) l'histoire de conformité de RoHS/ELV = était toujours RoHS conforme
9. inscription d'identification :
  1) couleur gauche de LED (position #1) = vert - résistance de 250 ohms
  2) bonne couleur de LED (position #2) = vert - résistance de 250 ohms
10. conditions pour l'utilisation :
  1) s'applique à = carte électronique
  2) conditions environnementales = bureau/lieux
  3) température de fonctionnement (°C) = 0 - 70/-40 - +85
11.Hipot :
     MINUTE 1500Vrms ou plus

Applications d'Ethernet





RB1-1D5B8K1A Rj45 magnétique
18 ans d'expérience de production,
personnel 2600,
essai de 100%
