gigabit Magjack 0826-1D2T-23-F 10/100/1000Base-T à double accès de 0826-1D2T-23 1x2

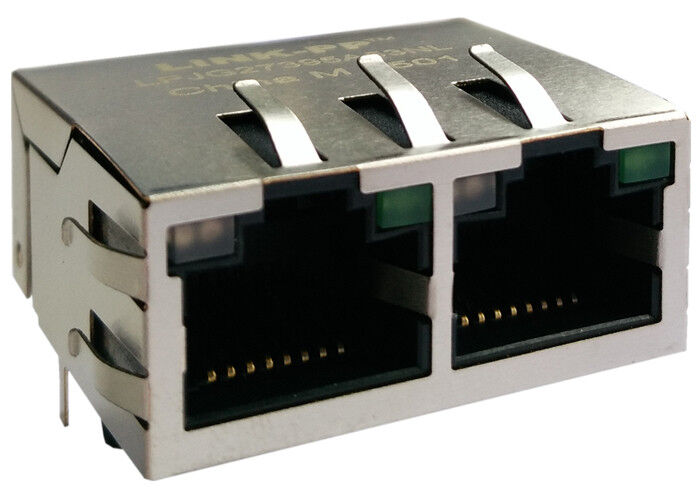

0826-1D2T-23 1x2 Gigabit Magjack 0826-1D2T-23-F  Double Port 10/100/1000Base-T

0826-1D2T-23 1x2 Gigabit Magjack 0826-1D2T-23-F  Double Port 10/100/1000Base-T

• 0826-1D2T-23-F MOD JACK MJIM 8C10T  / Prise Rj45 double port
• 1x2 Connecteur Rj45 / Prise Rj45 double 0826-1D2T-23-F
• Connecteur Rj45 multiple / 1 x 2 Rj45 Blindé 0826-1D2T-23-F
• 1x2 Lan Rj45 / 1x10/100/1000Base-Tx Fast Ethernet Rj45
• Rj45 1x / 1xRj45 1GB 0826-1D2T-23-F
• Connecteur Ethernet Rj45 1x2

• Connecteur Rj45 double avec LED 0826-1D2T-23-F
• Connecteur Ethernet multiple 0826-1D2T-23-F
• 1 x 2 Prise Lan Rj45 pour insertion Lan
• Température de fonctionnement 0° à +70° C
• Température de stockage -40° à +85° C
• La conception intégrée permet d'économiser un espace précieux sur la carte
• Tension de claquage minimale entre les enroulements de 1500 Vrms
• La conception modulaire et adaptable offre une plus grande fiabilité
• Nombre de broches réduit pour une meilleure diaphonie et un routage optimal des pistes de PCB

• Pièce de production de masse [LPJXXXXNL]

VERROUILLAGE MAG.INVERSE ,

LED en option ; EMI-finger en option.

0826-1D2T-23 1x2 Gigabit Magjack 0826-1D2T-23-F  Double Port 10/100/1000Base-T

SPÉCIFICATIONS MAGNÉTIQUES @ 25˚C

RAPPORT DE SPIRS : 1CT:1CT ±3%
OCL(100 KHz, 0,1 V , 8 mA) 350 µH MIN
PERTE D'INSERTION :

1-100 MHz -1,1 dB MAX

PERTE DE RETOUR :

1-40 MHz -18 dB MIN

60 MHz -14 dB MIN

80 MHz -12 dB MIN

100 MHz -10 dB MIN

DIAPHONIE (1-100 MHz) -40 dB MIN

CMR (1-100 MHz) -40 dB TYP

ISOLEMENT 1500 Vrms

MATÉRIAUX ET FINITION

BOÎTIER : POLYESTER REMPLI DE VERRE UL 94 V-0 NOIR

BLINDAGE : ALLIAGE DE Cu , PLAQUÉ Ni

CONTACTS : BRONZE PHOSPHOREUX

FINITION DES CONTACTS : Au, 0,8µm [30µin]/6u/15U/30U/50U en option

FINITION DES BORNES : Sn

CARACTÉRISTIQUES MÉCANIQUES

DURABILITÉ : 1000 CYCLES D'ACCOUPLEMENT

CARACTÉRISTIQUES ÉLECTRIQUES

RÉSISTANCE DE CONTACT : 30 MILLIOHMS MAX

TEMPÉRATURE DE FONCTIONNEMENT : 0˚C À 70˚C

HIPOT :
1500Vrms MIN ou plus

Applications pour l'utilisateur final

Conçu pour prendre en charge des applications telles que les modems ADSL, LAN-on-Motherboard. Néquipements de réseau et de communication tels que HUB, carte PC, Switch, Routeur, Carte mère PC, SDH, PDH, Téléphone IP, modem xDSL,Solutions de centre d'appels , Décodeurs complexes , Configuration des passerelles VOIP, Protocole de passerelle de bordure, commutateur fast ethernet ...

Avantage concurrentiel

0826-1D2T-23 / 0826-1D2T-23-F 1x2 Gigabit Magjack

18 ans d'expérience en production,

2600 employés,

Test à 100%

Délai de livraison flexible

Autre liste remplaçable
