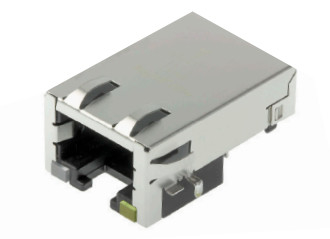

1840437-1 Connecteur Gigabit RJ45 à mi-plan protégé par LED

1840437-1 MagJacks (ICM) est une prise magnétique 1x1 Gigabit 1000BASE-T RJ45 avec une conception offset à profil bas, une configuration de port à onglets vers le bas, un indicateur LED, des onglets EMI et une conformité RoHS.

Caractéristiques du RJ45 1840437-1 avec magnétisme

LeLes appareils électroménagersest un1x1 Gigabit MagJack (ICM)conçus pour une fiabilitéÉthernet 1000BASE-TLa connectivité dans les équipements de réseautage et de communication compacts.structure à profil bas, décalée,Configuration du port à onglet vers le bas, etindicateurs LED intégrés, ce MagJack est idéal pour les applications qui nécessitent des performances de signal stables, une disposition de PCB économe en espace et une visibilité claire de l'état de liaison/activité.

Conçu pour les modèles de cartes modernes, leLes États membresCombine les fonctions magnétiques et des connecteurs RJ45 en une seule solution intégrée.Tabs de l'IMEpour une meilleure maîtrise du bruit,monture à trousconçus pour une forte rétention mécanique, etConformité à la directive RoHSpour une fabrication écologiquement responsable.

LeLes appareils électroménagersLe produit est construit autour d'un ensemble de fonctionnalités pratiques pour la conception Ethernet au niveau de la carte:

• Performance en gigabit:Entièrement optimisé pour les réseaux 1000BASE-T, garantissant une transmission de données à grande vitesse avec zéro perte de paquets.
• Conception permettant d'économiser de l'espaceLa structure à profil bas en plan médian/offset est spécialement conçue pour les dispositifs minces et les boîtiers compacts.
• Écran supérieur:Équipé d'onglets EMI intégrés pour une excellente réduction du bruit et un isolement du signal.
• Diagnostic intégré:Les LED 3w-OG/Y (orange/vert, jaune) intégrées fournissent une activité de réseau et un état de liaison immédiats et clairs.
• Conforme à l'industrie:100% conforme à la directive RoHS, répondant aux normes mondiales environnementales et de fabrication.

Spécifications du connecteur RJ45 de milieu de plan

1840437-1 dessin:

1. 1840437-1 dessin - mécanique

2. 1840437-1 dessin - schéma

3. 1840437-1 Dessin - L'agencement des PCB proposé

Matériaux du connecteur RJ45 à plan médian 1840437-1:

1. Le logement:Nylon à haute température ((FR2G30BL), noir, indice de flammabilité UL 94V-0
2. Le bouclier:Lamière, 0,20 mm d'épaisseur, pré-plaquée avec un nickel semi-éclatant de 0,76 um; post-immergée avec une soudure de sac de 2,54 um à la terre.
3. Contacts:Phosphore Bronze, 0,25 mm d'épaisseur avec I.27um Min sous-plaque de nickel global et I.27um min sélectif plaqué d'or à l'interface de couplage
4. La queue de soudure:0.25 mm d'épaisseur, phosphore bronze, I.27um Min Total Nickel sous-plaque 3um Min Mat plaque d'étain.
5. LED:Lentille époxy diffusée, 0,50 mm carrés en acier au carbone cadre de fil conduit pré-plaqué avec 2,03um min d'argent sur I.02um min de nickel sous-plaque sur I.02um min de cuivre sous-plaque; Post plaqué avec 2.54um Min Étain mat.

Applications du connecteur RJ45 Gigabit

En raison de son empreinte compacte et de ses capacités Gigabit robustes, le 1840437-1 MagJack est très recherché par les ingénieurs qui conçoivent:

• Commutateurs et routeurs de réseau à profil mince
• PC industriels et ordinateurs à carte unique (SBC)
• Équipement de télécommunications et de réseautage
• Des décodeurs et des centres de données pour la maison intelligente
• Portes d'accès IoT et systèmes embarqués
