Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: LP6096ANL
Document: LP6096ANL.pdf
Conditions de paiement et d'expédition
Quantité de commande min: 400/2000/10K/25K
Prix: $0.06-$0.8
Détails d'emballage: T&R
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3KK/Month
Spécification: |
LP6096ANL |
Type de transformateur: |
Poe + Gigabit Ethernet |
Dimension: |
17,53 mm L x 16,10 mm l x 5,840 mm H |
les fichiers: |
PDF/3D/ISG/Stp/Étape/Fiche technique |
Débit de données: |
1000Base-T |
Nombre de canaux/ports: |
célibataire |
PoE: |
PoE+ |
Type de montage: |
smt |
Ratio de virages: |
1:1 |
Plage de température de fonctionnement: |
-40°C à +85°C |
Spécification: |
LP6096ANL |
Type de transformateur: |
Poe + Gigabit Ethernet |
Dimension: |
17,53 mm L x 16,10 mm l x 5,840 mm H |
les fichiers: |
PDF/3D/ISG/Stp/Étape/Fiche technique |
Débit de données: |
1000Base-T |
Nombre de canaux/ports: |
célibataire |
PoE: |
PoE+ |
Type de montage: |
smt |
Ratio de virages: |
1:1 |
Plage de température de fonctionnement: |
-40°C à +85°C |
| La croix | LP6096ANL | Pour les appareils à commande numérique | Pour les appareils à commande numérique | Pour les appareils à commande numérique | H6096NL | Pour les appareils à moteur à combustion |

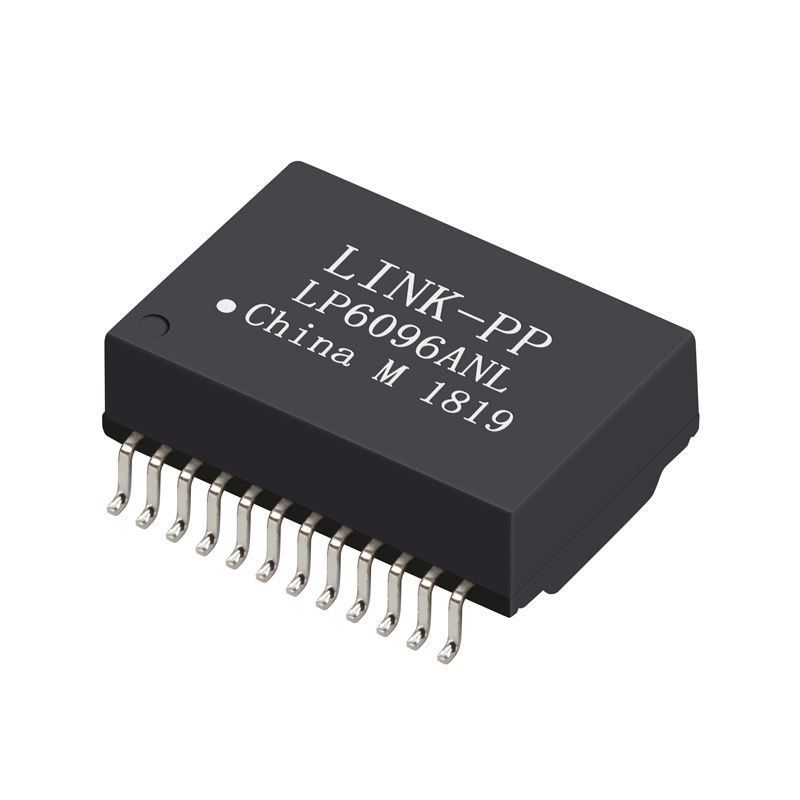

LP6096ANLest un outil de haute fiabilitéTransformateur LAN Gigabit Ethernetconçus pour10/100/1000Applications Ethernet basé sur le T.
Ce transformateur à un seul port présente1rapport de virage:1 pour l'émetteur et le récepteur, uneconstruction à cadre ouvert, et soutientEnvironnements réseau PoE+.
Avecemballages à montage de surface, fonctionnement à température prolongée à partir de-40°C à +85°C, et la compatibilité automatique MDI/MDI-X, LP6096ANL est idéal pour les réseaux d'entreprise, Ethernet industriel et équipement de communication haute performance.
| Paramètre | Spécification |
|---|---|
| Numéro de pièce LINK-PP | LP6096ANL |
| Type de transformateur | Transformateur LAN |
| Statut de la partie | Actif |
| Application du projet | Ethernet (PoE+) |
| Nombre de ports | Port unique |
| Vitesse | 10/100/1000Base-T |
| Construction | Cadre ouvert |
| Type de montage | Monture de surface |
| Le paquet | Tape et bobine |
| Nombre de broches | 24 épingles |
| Noyaux par port | 8 |
| Automaton MDI/MDI-X | - Oui, oui. |
| Température de fonctionnement | -40°C à +85°C |
| Nom de l'article | Spécification |
|---|---|
| Ratios de virage | Pri:Sec = 1CT:1CT |
| C.O.L. | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
| Perte d'insertion (dB max) | 0.1MHz: -1.21 125MHz: -2.0 |
| Perte de retour (dB min) | 1°40 MHz: -1640°100 MHz: -10 |
| Écoute transversale (dB Min) | 30 MHz: -4360 MHz: -37100 MHz: -33 |
| CMRR (dB Min) | 30 MHz: -30200 MHz: -15 |
| Résultats de l'évaluation | 1Ω ± 0,05Ω |
| Courant de ligne de courant continu d'équilibre | Le débit d'électricité doit être supérieur ou égal à: |
| - Je ne sais pas. | 1500 Vrms |
| Température de fonctionnement | -40°C à +85°C |
Cette configuration simplifie la production de PCB en grande quantité et assure une fiabilité de soudure constante.
Il prend en charge les 10 Mbps, 100 Mbps et 1000 Mbps (Gigabit Ethernet).
Oui, le transformateur est conçu pour les interfaces Ethernet prenant en charge les environnements PoE+.
Oui, sa plage de fonctionnement de -40°C à +85°C le rend adapté aux applications industrielles.
