Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: 11FB-05ANL/11FB-05NL
Conditions de paiement et d'expédition
Quantité de commande min: 400/2000/10K/25K
Prix: $0.06-$3.2
Détails d'emballage: T&R
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3KK/Month
PN: |
HX1260FNL/HX1260NL |
Radio de tour: |
1:1 |
Type: |
SMD |
Famille: |
transformateur 10/100Mbps |
Port: |
Port simple |
Hipot: |
1500VDC |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
PN: |
HX1260FNL/HX1260NL |
Radio de tour: |
1:1 |
Type: |
SMD |
Famille: |
transformateur 10/100Mbps |
Port: |
Port simple |
Hipot: |
1500VDC |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |

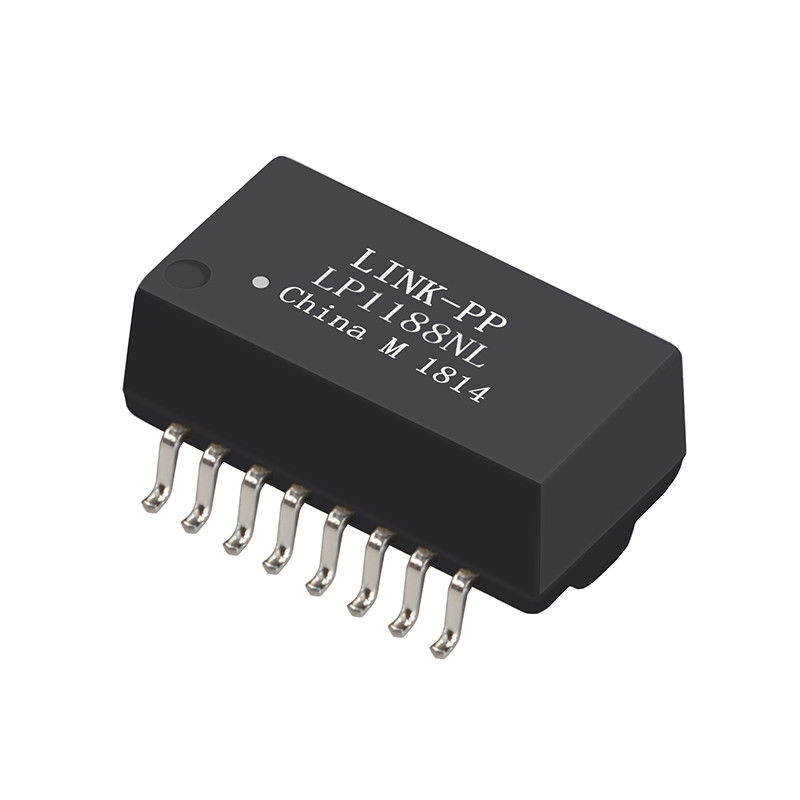

Modules du transformateur 10/100BASE-T avec l'option de PoE* et les rapports de tours de 1:1
1:1 10/100 du MODULE 1PORT de XFRMR
• Répondez aux normes d'IEEE 802,3 et de norme ANSI X3.263 comprenant 350 uH LCO avec 8mA de biais
• Desingned pour résister aux températures de ré-écoulement d'IR jusqu'à 235℃
• L'utilisation compacte d'empreinte de pas dans les la plupart espacent des applications restrictives
• Transformateur simple de LAN de port
• ColiStructure : Toroïdal
• transformateur 10/100base-t
• SMT, 16 bornes
℃ ÉLECTRIQUE DE HX1260FNL/HX1260NL SPECFICATIONS@25 :
1. Rapport de tour (±2%) : 1CT : 1CT
2. LCO (100KHz/100mV@8mA) : MINUTE 350uH
3. perte par insertion (DB max) : -1.1dB (0.3-100MHz)
4. perte de retour (TYPE de DB) : -20dB (30MHz), - 14dB (60MHz), - 11.5dB (80MHz)
5. interférence (TYPE de DB) : -45dB (30MHz), - 40dB (60MHz), - 35dB (100MHz)
6. DCMR (TYPE de DB) : -42dB (30MHz), - 37dB (50MHz), - 33dB (100MHz)
7. HI-POT : 1500Vrms/0.5mA/60Sec ou 1650Vrms/0.5mA/2Sec
8. température de fonctionnement : -40℃TO+85℃
9. conformité de RoHS : OUI
Applications de HX1260FNL/HX1260NL
Utilisé pour les matériels de mise en réseau et de transmission tels que le HUB, carte PC, commutateur, routeur, PC Mainboard, CSAD, PDH, téléphone d'IP, modem de xDSL
Avantage compétitif de HX1260FNL/HX1260NL
16 ans d'expérience de production,
personnel 2600,
essai de 100%
Délai de livraison flexible
