Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: TG110-050N5RL/SMST-1666
Conditions de paiement et d'expédition
Quantité de commande min: 400/2000/10K/25K
Prix: $0.06-$3.2
Détails d'emballage: T&R
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3KK/Month
PN: |
TG110-050N5RL/SMST-1666 |
Rapport de tour: |
1:1 |
évaluation: |
10/100Base-T |
Port: |
simple |
PoE: |
avec ou Wtthout |
Support: |
SMD |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
PN: |
TG110-050N5RL/SMST-1666 |
Rapport de tour: |
1:1 |
évaluation: |
10/100Base-T |
Port: |
simple |
PoE: |
avec ou Wtthout |
Support: |
SMD |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
| TG110-050N5RL/SMST-1666 | module du transformateur 10/100BT | Transformateur de LAN |
|---|
transformateur de LAN du port 1.Single
2.ColiStructure : Toroïdal
transformateur de 3.10/100 bases-t
4.SMD, 16pins
SMD choisissent le transformateur du port 10/100BASE-TX
Caractéristiques électriques (25) :
1. Tours Ratio50KHz, 0.5V
Côté de puce : Ligne side=1CT : 1CT+_2%
2. Inductance (LS) 100KHz, 0.1V, polarisation de C.C 12mA :
Côté de puce : minute 350uH
3. Insertion Loss1-100MHz : -1.4dB maximum
4. Loss1-30MHz de retour : Minute de -16dB
40MHz : Minute de -14.4dB
50MHz : Minute de -13.1dB
60-80MHz : Minute de -12dB
100MHz : Minute de -10dB
5. Différentiel au rejet de mode commun :
30MHz : Minute de -45dB
60MHz : Minute de -40dB
100MHz : Minute de -35dB
6. Crosstalk30MHz : Minute de -40dB
60MHz : Minute de -35dB
100MHz : Minute de -30dB
7. Salut-pot : minute 1500Vrms

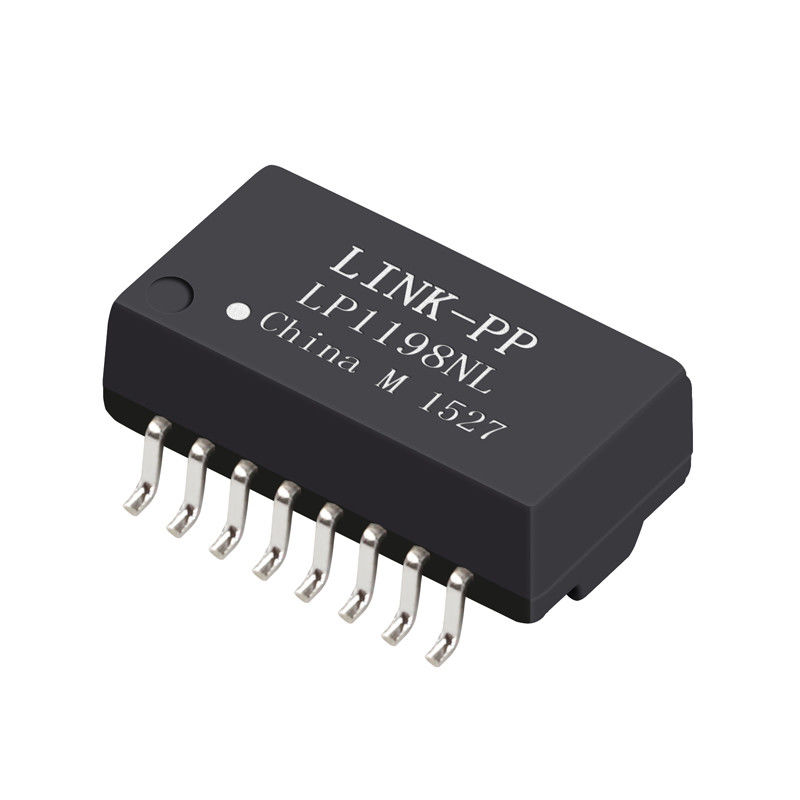

| TG110-050N5RL SMD choisissent le transformateur du port 10/100BASE-TX LP1198NL/SMST-1666 | |||
|---|---|---|---|
| TG110-050N5RL | PG4P219AN-2 LF | GST5009-E LF | TS6121C |
| H4P140NX LF | HG5PNX LF | GST5009H LF | TS6121CX |
| H4P041RNX LF | TG110-050N5RL | TG110-050N5RL | TS6121K |
| HG2PM109N LF | BCM-5855CI LF | G4P109 LF | TS8121A |
| À HAUTE FRÉQUENCE 40SS1040AXM2 | à haute fréquence 4S1068 | G4P209 LF | TS8121C |
| À HAUTE FRÉQUENCE 40SS1041A | à haute fréquence 4S1070 | G5P109 LF | TS8121CX |
| À HAUTE FRÉQUENCE 40SS1041AX | à haute fréquence 4S1142 | GOP109 LF | S5833H LF |
| À HAUTE FRÉQUENCE 40SS1041RX | 4S1344M1 LF | TG110-050N5RL | 12ST0020P LF |
| À HAUTE FRÉQUENCE 40SS1064A | À HAUTE FRÉQUENCE S1188 | GP5409 LF | 12ST0022P LF |
| À HAUTE FRÉQUENCE 40SS1140AX1 | S6800 LF | GP5419NY LF | 12ST0022PF LF |
| TG110-050N5RL | À HAUTE FRÉQUENCE DE S1188M | TG110-050N5RL | TG110-050N5RL |
| À HAUTE FRÉQUENCE 40SS1041 | S5498 LF | GP5419R LF | 10G2SA02 |
| à haute fréquence 40ss1041AXM | S5612 LF | G4P106 LF | À HAUTE FRÉQUENCE 24SH10410 |
