Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: H1263NL/HX2019NLT
Conditions de paiement et d'expédition
Quantité de commande min: 400/2000/10K/25K
Prix: $0.06-$3.2
Détails d'emballage: T&R
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3KK/Month
Specification-1: |
H1263NL |
Specification-2: |
HX2019NL |
Ethernet: |
10/100 rapide |
poe: |
1000mA |
Port: |
Single |
HiPot: |
1500 |
P3: |
HX2019NLT |
PN équivalent: |
LP2019ANL |
Disponibili d'Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Specification-1: |
H1263NL |
Specification-2: |
HX2019NL |
Ethernet: |
10/100 rapide |
poe: |
1000mA |
Port: |
Single |
HiPot: |
1500 |
P3: |
HX2019NLT |
PN équivalent: |
LP2019ANL |
Disponibili d'Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |

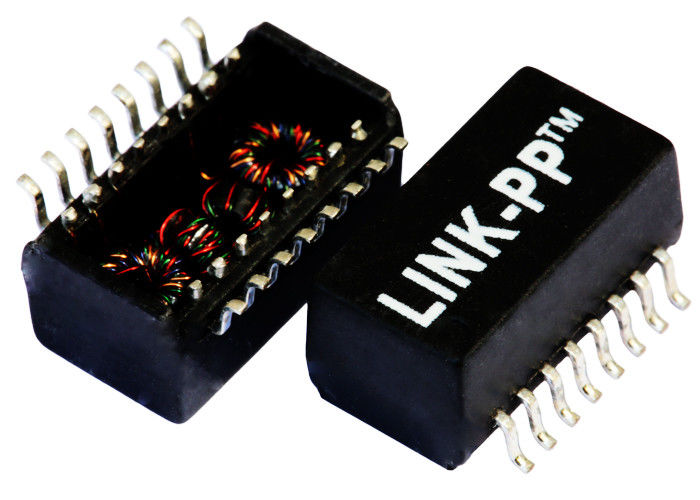

MAGNETICS HX2019NLT de SMT 10/100BASE-TX HX2019NL VoIP PoE de 1:1 du PÉCHÉ 100P de H1263NL
transformateur de LAN 1.1Port
2.ColiStructure : Toroïdal
transformateur 3.100base-t
4.SMD, 16pins
la température de ré-écoulement de la crête 5.RoHS évaluant 245°C°°
représentation conforme de 6.IEEE 802.3af/ANSI X3.263
7.Designed pour des applications de téléphone ou de commutateur d'IP
modules et PUISSANCE de Magnetics de 10/100Base-TX VoIP au-dessus de l'ETHERNET (PoE)
Caractéristiques électriques (25)
rapport 1.Turns :
TX=1CT : 1CT RX=1CT : 1CT
perte 2.Insertion :
0.1-100MHz : - 1.0dB MAX
perte 3.Return :
0.1-30MHz : - MINUTE 18dB
30-60MHz : MINUTE de -13dB
60-80MHz : - MINUTE 12dB
4.Crosstalk :
0.1-100MHz : - MINUTE 35dB
5.DCMR :
30MHz : - MINUTE 42dB
60MHz : - MINUTE 36dB
100MHz : - MINUTE 33dB
6.CMRR :
1-100MHz : TYPE de -40dB
7.L : 1-3,6-8 :
350uH MINUTE 100KHz 0.1V 8mADC
8.DCR : 1-3,6-8 : 0,9 OHMS MAX
9.LK :
1-3 (lien : 16+14) : 0.5uH MAX 100KHz 0.1V
6-8 (lien : 11+9) : 0.5uH MAX 100KHz 0.1V
10.Cw/w :
(1-3), (16-14) : 28pF MAX 100KHz 0.1V
(6-8), (11-9) : 28pF MAX 100KHz 0.1V
tension 11.Isolation : 1500Vrms
la température 12.Operating : -40℃~+85℃.
Applications :
Utilisé pour les matériels de mise en réseau et de transmission tels que le HUB, carte PC, commutateur, routeur, PC Mainboard, CSAD, PDH, téléphone d'IP, modem de xDSL
| MAGNETICS HX2019NLT de SMT 10/100BASE-TX HX2019NL VoIP PoE de 1:1 du PÉCHÉ 100P de H1263NL | |||
|---|---|---|---|
| H1187NL | H1187NLT | H2008NL | H2008NLT |
| H1197NL | H1197NLT | H2009NL | H2009NLT |
| H2019NL | H2019NLT | H2014NL | H2014NLT |
| H2005ANL | H2005ANLT | H2017NL | H2017NLT |
| H2006ANL | H2006ANLT | HX2019NL | HX2019NLT |
