Détails de produit
Lieu d'origine: La Chine
Nom de marque: LINK-PP
Certification: UL,ROHS,Reach,ISO
Numéro de modèle: LJ-640B10-41-F
Conditions de paiement et d'expédition
Quantité de commande min: 50/500/1000
Prix: Supportive
Détails d'emballage: 50PCS/Tray, 1200pcs/Carton
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 4600K.PCS/Month
Numéro de pièce: |
LJ-640B10-41-F |
Croix PN: |
LPJG0803GONL |
Type de connecteur: |
Ethernet de gigaoctet |
Applications: |
LAN 1000Base-T |
Type de support: |
Par le trou |
Orientation: |
Angle 90~ (droit) |
Arrêt: |
Soudure |
Blindage: |
Protégé, doigt d'IEM |
Numéro de pièce: |
LJ-640B10-41-F |
Croix PN: |
LPJG0803GONL |
Type de connecteur: |
Ethernet de gigaoctet |
Applications: |
LAN 1000Base-T |
Type de support: |
Par le trou |
Orientation: |
Angle 90~ (droit) |
Arrêt: |
Soudure |
Blindage: |
Protégé, doigt d'IEM |

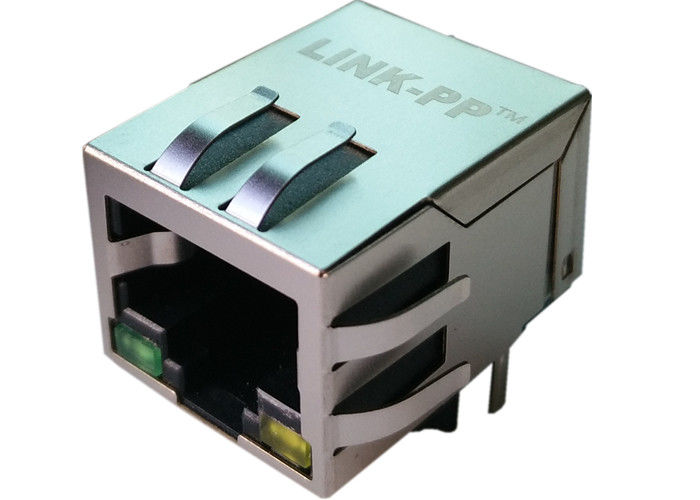

| LJ-640B10-41-F | 10Pins Rj45 | Gigabit Rj45 Magjack | connecteurs de 1000Base-T Rj45 |
Caractéristiques électriques @25℃
rapport 1.Turns (±2%) :
TX=1CT : 1CT RX=1CT : 1CT
2.OCL : minute 350uH
@100KHz/0.1V avec la polarisation de C.C 8mA
perte 3.Return (MINUTE de DB) :
1-30MHz : - 18 30-60MHz : - 16
60-80MHz : - 12 80-100MHz : - 10
4.Crosstalk (MINUTE de DB) :
1-30MHz : - 40 30-60MHz : - 35
60-100MHz : - 30
perte 5.Insertion :
1-100MHz : - 1.0dB MAX
6.CMR (MINUTE de DB) :
1-50MHz : - 40 50-150MHz : - 30
7.Hipot : 1500Vrms
la température 8.Operating : 0℃~+70℃. /-40℃~+85℃.
Liste croisée :
| Port du Magnetics PCIE-G41A2 Gigabit Ethernet de LJ-640B10-41-F Rj-45 Jack 1000Base-T | |||
|---|---|---|---|
| LJ-H17S1A-B4-F | LJ-H17S4H-08-F | LJ-H17S1A-08-F | LJ-H17S1A-72-F |
| LJ-H17S4A-04-F | LJ-H17S4H-Y4-F | LJ-G40B4E-00-F | LJ-G40A1A-06-F |
| LJ-G40B8E-90 | LJ-H17S4H-CB-F | LJ-G40B4E-06-F | LJ-G40A5E-0A-F |
| LJ-H17S1A-02-F | LJ-H17S4H-CY-F | LJ-G40A4H-03-F | LJ-H17S1A-00-F |
| LJ-H17S1A-12-F | LJ-H17S4H-04-F | LJ-H17S4H-05-F | LJ-G40A5H-00-F |
| LJ-G40B4C-04-F | LJ-H17S4H-C4-F | LJ-G40A1A-02-F | LJ-G40A1D-B1-F |
| LJ-H17S1A-04-F | LJ-G40A4I-01-F | LJ-G40A4R-00-F | LJ-G40A5H-01-F |
| LJ-T17S2C-10 | LJ-H17S4H-U4-F | LJ-G40A8E-01-F | LJ-H17S1A-21-F |
| LJ-H17S1A-06-F | LJ-H17S4H-97-F | LJ-H17S1A-07-F | LJ-G40A5E-00-F |
| LJ-H17S4H-9A-F | LJ-H17S4H-Y5-F | LJ-G40A4E-00-F | LJ-G40A1D-41-F |
| LJ-T17S2D-10 | LJ-G40A1A-05-F | LJ-G40B4E-0A-F | LJ-G40A1B-06-F |
| LJ-H17S1A-03-F | LJ-G40A1B-04-F | LJ-G40A1A-00-F | LJ-G40A1B-00-F |
| LJ-H17S4E-00-F | LJ-G40A4H-06-F | LJ-G40B4H-Y0-F | LJ-G40B8B-00 |
| LJ-H17S4E-02-F | LJ-P17S1Z-66-F | LJ-P17S1C-00-F | LJ-G40B8B-90 |
| LJ-H17S4B-00-F | LJ-P17S1Z-67-F | LJ-G40B4H-06-F | LJ-G40A1D-21-F |
| LJ-H17S4H-06-F | LJ-G40A4Z-Y2-F | LJ-G40B4H-00-F | LJ-G40A1D-11-F |
| LJ-H17S4H-A5-F | LJ-G40A1D-45-F | LJ-G40A4H-00-F | LJ-H17S1A-66-F |
| LJ-G40B4E-03-F | LJ-H17S1A-4U-F | LJ-G40A8H-00-F | LJ-G40A1E-00-F |
| LJ-G40A1A-01-F | LJ-G40A1B-09-F | LJ-G40A8E-00-F | LJ-G40A4H-Y1-F |
| LJ-H17S4H-02-F | LJ-H17S1A-05-F | LJ-H17S1A-01-F | LJ-G40A4H-01-F |
| LJ-H17S4H-B5-F | LJ-G40A1C-Y2-F | LJ-G40A1A-08-F | LJ-G40A5E-01-F |
| LJ-H17S4H-Y7-F | LJ-G40A1C-00-F | LJ-H17S1A-98-F | LJ-H17E1C-96-F |
NOTES :
1.Designed à l'application de soutien, telle que SOHO (modems d'ADSL), LAN-sur-carte mère (LOM), hub et Switches.Especially dans le panneau PCIE-G41A2.
spécifications de 2.Meets IEEE 802,3
matériaux 3.Connector :
Logement : UL94V-0 thermoplastique
Contact/bouclier : Alliage de cuivre
Électrodéposition de bouclier : Nickel
Dépôt par contact : Or 6 micropouces de minimum. En contact secteur.
la température d'astuce de la soudure 4.Wave : 265℃ maximum
Temps de la température d'astuce de soudure de vague : Sec 5 maximum
