Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: TS7010
Conditions de paiement et d'expédition
Quantité de commande min: 400/2000/10K/25K
Prix: $0.06-$3.2
Détails d'emballage: T&R
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3KK/Month
PN.1: |
TS7010 |
Type de transformateur: |
Interface d'isolement et de données |
Rapport de tours: |
1CT : 1CT |
Taille/dimension: |
12.70mm L x7.15mm W |
HiPot: |
1500v |
production de masse: |
LP356SMNLE |
Disponibili d'Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
PN.1: |
TS7010 |
Type de transformateur: |
Interface d'isolement et de données |
Rapport de tours: |
1CT : 1CT |
Taille/dimension: |
12.70mm L x7.15mm W |
HiPot: |
1500v |
production de masse: |
LP356SMNLE |
Disponibili d'Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
|

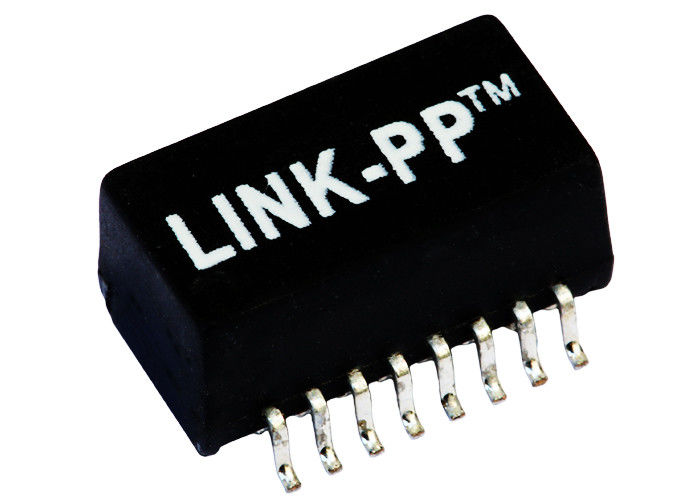

Bothhand TS7010 |
Croix LP356SMNLE |
transformateur 10B |
Fiche technique/prix/Specification/3D |
Caractéristique
16 paquet de PIN SMD à conforme avec IEEE 802,3
standard.
Avec l'obstruction commune pour rencontrer la FCC classez B et CISPR B.
Le modèle est disponible pour se connecter par interface à 10 émetteurs-récepteurs de BASE-T.
Compatible avec des processus de four d'IR.
Caractéristiques électriques @ 25°C
rapport 1.Turns :
TX=1CT∶1CT RX=1CT∶1CT
2.Pri LCO : MINUTE 350uH
@100KHz, 0.1V, 8mADC de biais.
perte 3.Insertion :
1-100MHz : - 1.15dB MAX
perte 4.Return (MINUTE de DB) :
1-30MHz : - 18 30-60MHz : - 14
60-80MHz : - 12
5.Crosstalk :
1-100MHz : - MINUTE 38dB
6.CMRR : 1-100MHz : - TYPE 40dB
7.Hi-Pot : 1500Vrms @0.5mA
la température 8.Operating : 0℃~70℃/-40℃~+85℃
| TRANSFORMATEUR d'ETHERNET de Bothhand TS7010 10 BASE-T SMD avec l'obstruction commune | |||
|---|---|---|---|
| H2001DG | C855-2B4R-54 | HX2326FNL | 0879-2C6R-54 |
| HX1225FNL | 7490101120 | HX2326NL | HX2326FNL |
| 0826-1X4T-43-F | 0810-2H6R-28-F | 0811-2X4R-28-F | 0854-2X8R-GK-F |
| HX2326NL | 20PT1024X LF | 7490101120 | 0895-2X6R-GK |
| 13F-2010CNL | H2001DG | S560-6600-GG | S553-6500-43 |
| 7490101120 | H2001DG | LP41606NL | S553-6500-44 |
| H2001DG | S553-6500-E2 | S560-6600-GK | 13F-2010CNL |
| S553-1084-11 | LP41654ANL | S560-6600-GM | S553-6500-55 |
| S553-1506-AE | S553-6500-E4 | S560-6600-GV | S553-6500-58 |
| LP41654ANL | S553-6500-E5 | H2001DG | 7490101120 |
NOTES :
1.Designed à l'application de soutien, telle que SOHO (ADSL
modems), LAN-sur-carte mère (LOM), hub et commutateurs.
divers rapports des tours 2.With.
soudure de crête de 3.RoHS " NL » évaluant 260℃%%P5℃.
