Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: XF68066B
Conditions de paiement et d'expédition
Quantité de commande min: 400/2000/10K/25K
Prix: $0.06-$3.2
Détails d'emballage: T&R
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3KK/Month
Spécification: |
XF68066B |
Type: |

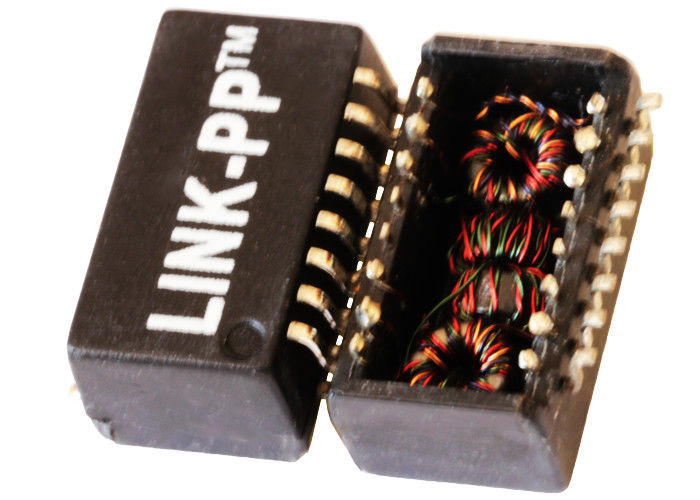

Transformateur de l'Ethernet Rj45 |
Tournez le rapport: |
1:1 |
Application: |
Ethernet de LAN (non PoE) |
Type de support: |
SMT |
LINK-PP P/N: |
LP21646ANL |
température: |
-40℃ à +85℃ |
Archivi Disponibil: |
PDF/3D/ISG/Stp/Step/Datasheet |
Spécification: |
XF68066B |
Type: |
Transformateur de l'Ethernet Rj45 |
Tournez le rapport: |
1:1 |
Application: |
Ethernet de LAN (non PoE) |
Type de support: |
SMT |
LINK-PP P/N: |
LP21646ANL |
température: |
-40℃ à +85℃ |
Archivi Disponibil: |
PDF/3D/ISG/Stp/Step/Datasheet |
| XF68066B | TLA-6T214ALF-T | 13F-33ANL | La masse PN. LP41606NL |
Caractéristiques électriques @25℃
rapport 1.Turns
(1-3) : (16-14) = 1CT : 1CT
(6-8) : (11-9) = 1CT : 1.414CT
2.OCL :
Borne 1-3 160uH le minimum @ 100KHz 50mV
Minimum 120uH @ 100KHz 50mV des bornes 6-8
perte 3.Insertion :
1-10MHz : -1.5dB MAX
4.Attenuation :
TX : 20MHz : - MINUTE 7dB
25MHz : - MINUTE 19dB
30MHz : - MINUTE 32dB
40MHz : - MINUTE 35dB
RX : 20MHz : - MINUTE 6dB
25MHz : - MINUTE 14dB
30MHz : - MINUTE 20dB
40MHz : - MINUTE 31dB
perte 5.Return :
5-10MHz : - MINUTE 15dB
6.Crosstalk :
1-10MHz : - MINUTE 30dB
rejet du mode 7.Common :
30-100MHz : - MINUTE 30dB
8.Hipot : 1500VAC
la température 9.Operating : -40℃~+85℃.
NOTES :
applications de cartes, de Maus, de hub, et de carte mère de l'adaptateur 1.For
2.Designed pour rencontrer ou dépasser IEEE802.3, 10 caractéristiques de base-T
3.Available avec les obstructions communes de mode pour la suppression d'IEM
la pièce de 4.For RoHS ajoutent le suffixe NL
soudure maximale de 5.RoHS « NL » évaluant 245℃.
| Filtre passe-bas des modules LP21646ANL de transformateurs de XF68066B 10 BASE-TX | |||
|---|---|---|---|
| XF68066B | TLA-6T214ALF | TG110-S460NXRL | TD37-1205ALF |
| TG74-4406NCRL | TG42-1505NZRL | TG110-S465NXRL | TD38-1505ALF |
| TG75-4406NCRL | XF68066B | TG110-S422NXRL | XF68066B |
| TG92-4006NCRL | TG63-S002NZRL | TG110-S423NXRL | TD71-1205ALF |
| TD01-1006L1RL | TG73-1505NZRL | LP41606NL | LP41606NL |
| TG01-1006N2RL | TG74-1505NZRL | TG110-S453NXRL | TG02-1205NSRL |
| TD54-1006L1RL | XF68066B | TLA-6T214ALF | TG04-1205NSRL |
| XF68066B | TG91-1505NZRL | TG110-S463NXRL | TLA-6T214ALF-T |
| TD55-1406L1RL | TG05-1205NXRL | TG110-RP04NV6RL | TG10-1205NSRL |
| TG55-1406N2RL | TG28-1205NXRL | TG110-RP16NV6RL | TG15-1205NSRL |
| TD83-2006L1RL | TLA-6T214ALF | TG111-RPE41NV6RL | TG23-1505NSRL |
| TLA-6T214ALF | TG39-1205NXRL | XF68066B | TG37-1205NSRL |
| TG44-1406NXRL | TGSP-S024NXRL | TG1G-RPE33NV6LF | TG38-1205NSRL |
| XF68066B | TG23-1505NXRL | TG111-HP3NV6LF | TG42-1205NSRL |
| TG46-1406NXRL | TLA-6T214ALF-T | TG110-RPE17NV6RL | TLA-6T214ALF-T |
| TG57-1006NXRL | TG29-1505NXRL | TG110-RP08NVRL | TG71-1205NSRL |
| TG58-1006NXRL | TG34-1505NXRL | TG110-RP13NVRL | TG08-1205N1L |
