Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: S558-5999-AR-F
Conditions de paiement et d'expédition
Quantité de commande min: 400/2000/10K/25K
Prix: $0.06-$3.2
Détails d'emballage: T&R
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3KK/Month
PN.1: |
S558-5999-AR-F |
Famille: |
Transformateurs d'impulsion |
Tourne le rapport: |
1CT : 1CT émetteur, 1CT : Récepteur 1CT |
Taille/dimension: |
17.7mm L X 15.8mm W |
Hipot: |
1500V |
Production en série: |
LP5004NL |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
PN.1: |
S558-5999-AR-F |
Famille: |
Transformateurs d'impulsion |
Tourne le rapport: |
1CT : 1CT émetteur, 1CT : Récepteur 1CT |
Taille/dimension: |
17.7mm L X 15.8mm W |
Hipot: |
1500V |
Production en série: |
LP5004NL |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
|
Fusible de bel de S558-5999-AR-F |
Fiche technique/prix Specification/3D |
Gigabit Transformateur |

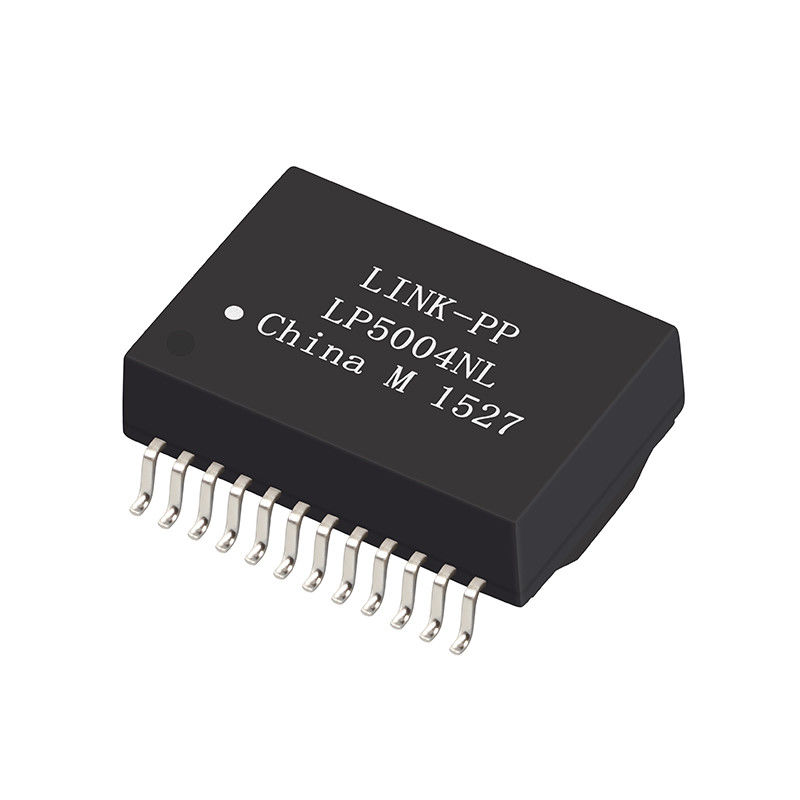

Croix LP5004NL |
Caractéristiques électriques @ 25°C
1CT : 1CT émetteur, 1CT : récepteur 1CT
GIGABIT EXTEMP 24P de LAN de mod extérieur du bâti XFRMR
Sans plomb/RoHS S558-5999-AR-F conforme 1000Base-T
Inductance LCO : 350uH POLARISATION de C.C de la minute @ 100KHz 0.2V 8mA,
capacité du courant 350mA
Inductance de fuite : 0.50uH @ 100KHz maximum 0.2V
Capacité d'Interwinding : 25PF TYPE @ 100KHz 0.2V
Résistance de C.C : 0.9Ω maximum
Rapport de tour : 1CT : 1CT±5%
Polarité : 2-23,5-20, 8-17,11-14In-Phase
Perte de retour 0.5-30 mégahertz - minute 18dB
40.0MHz - minute 14,4 de DB
50.0MHz - minute 13,1 de DB
60-80MHz - minute 12,0 de DB
Entretien croisé : 0.50-60MHz - minute 40dB
minute de 60-100MHz -35dB
Rejet de mode commun : 0.5-100MHz - minute 20dB
Isolement HI-POT : 1500VAC 1mA 1S
Type de produit : Le produit et l'halogène verts libèrent des produits
Température de fonctionnement : -40℃ À +85℃
| Transformateur de gigabit de S558-5999-AR-F, LAN 1000Base-T Xfrmr 24Pins SMT de LP5004NL | |||
|---|---|---|---|
| S558-5999-AR-F | HN2436G | 749020020A | S558-5999-AR-F |
| G2401CG | 7490101120 | G2401CG | HX2326FNL |
| 0826-1X4T-43-F | 0810-2H6R-28-F | 0811-2X4R-28-F | HN2436G |
| HX2326NL | 749020023 | S558-5999-AR-F | 749020023 |
| HN2436G | HN2436G | S560-6600-GG | S553-6500-43 |
| 749020020A | 7490101120 | LP82440ANL | S553-6500-44 |
| HX1225FNL | S553-6500-E2 | S560-6600-GK | 13F-2010CNL |
| G4802CG | S558-5999-AR-F | 749020023 | S553-6500-55 |
| HN2436G | S553-6500-E4 | S560-6600-GV | S553-6500-58 |
| LP82440ANL | G2401CG | 7490101120 | 749020020A |
NOTES :
1.Designed à l'application de soutien, telle que SOHO (ADSL
modems), LAN-sur-carte mère (LOM), hub et commutateurs.
divers rapports des tours 2.With.
3.350uH la minute LCO avec 8mA polarisent le courant.
soudure maximale de 4.RoHS " NL » évaluant 255±5℃.
