Détails de produit
Lieu d'origine: La Chine
Nom de marque: LINK-PP
Certification: UL,ROHS,Reach,ISO

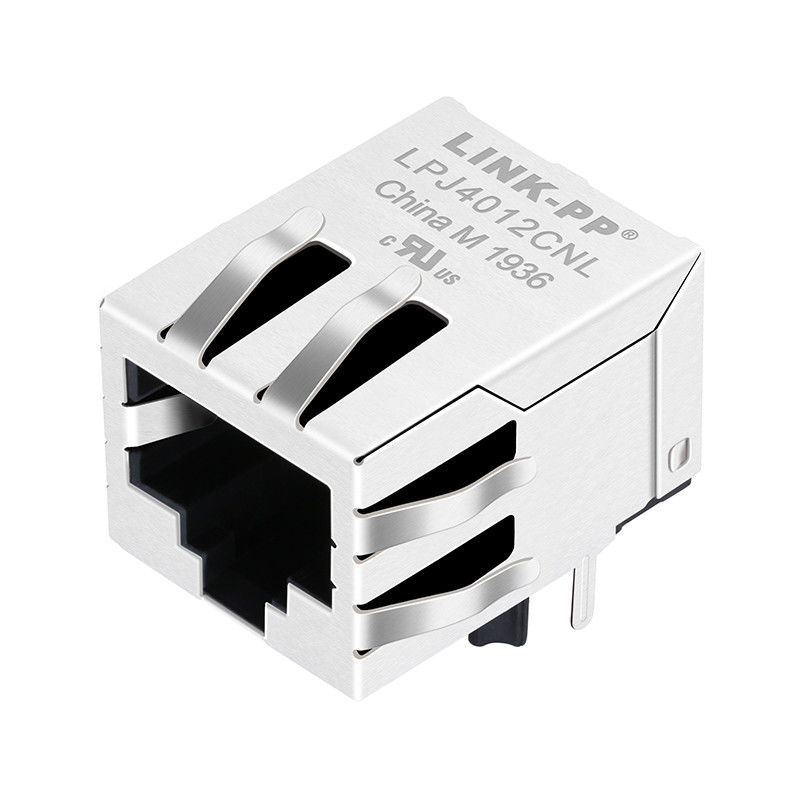

Numéro de modèle: LPJ4012CNL
Conditions de paiement et d'expédition
Quantité de commande min: 50/500/1000
Prix: Supportive
Détails d'emballage: 50PCS/Tray, 1200pcs/Carton
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 4600K.PCS/Month
Numéro de la pièce: |
SI-60136-F |
Production en série: |
SI-60136-F |
Munafactuer original: |
LINK-PP |
application: |
10/100Base-T |
Famille: |
Crics avec le Magnetics |
Mouting: |
IMMERSION/entrée supérieure |
Numéro de la pièce: |
SI-60136-F |
Production en série: |
SI-60136-F |
Munafactuer original: |
LINK-PP |
application: |
10/100Base-T |
Famille: |
Crics avec le Magnetics |
Mouting: |
IMMERSION/entrée supérieure |
| Belfuse SI-60136-F | Connecteur de Stewart | Gigabit supérieur de l'entrée Rj45 | Entrée verticale Rj45 |
SI-60136-F Belfuse Cross/PDF/datasheet/Price/3D/Cross
MagJack® a intégré les crics modulaires de Magnetics
Connecteurs modulaires - crics avec le Magnetics
10/100 base-T, AutoMDIX
Par le trou
Angle de 90° (droit)
Ne contient pas la LED
Protégé, doigt d'IEM
SPECFICATIONS ÉLECTRIQUE @25℃
rapport 1.Turn (%%P2%) :
TX=1CT : 1CT RX=1CT : 1CT
2.Inductance LCO : MINUTE 350uH
polarisation de C.C de @100KHz/0.1V 8mA
perte 3.Insertion :
-1.0dB MAX @ 1.0-100MHz
perte 4.Return :
MINUTE @ 1-30MHz de -18dB
MINUTE @ 30-60MHz de -15dB
MINUTE @ 60-80MHz de -12dB
MINUTE @ 80-100MHz de -10dB
entretien 5.Cross :
MINUTE @ 30MHz de -40dB
MINUTE @ 60MHz de -35dB
MINUTE @ 100MHz de -30dB
rejet du mode 6.Common :
MINUTE @ 30MHz de -40dB
MINUTE @ 60MHz de -35dB
MINUTE @ 100MHz de -30dB
essai 7.Hipot : 1500Vrms
température ambiante 8.Operating : -40℃ À +85℃
| Tous les prix sont en des dollars US. | ||||||||||||||||||||||||||||||||
| Numéro de la pièce de LINK-PP | LPJ4012CNL |
|
||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Quantité disponible | Actions de LINK-PP : 1200 | |||||||||||||||||||||||||||||||
| Fabricant |
Connecteur de LINK-PP |
|||||||||||||||||||||||||||||||
| Numéro de la pièce de fabricant |
=> SI-60136-F DE LPJ4012CNL |
|||||||||||||||||||||||||||||||
| Description | Conn. MAGJACK 1PORT 100 BASE-T | |||||||||||||||||||||||||||||||
| Statut sans plomb/statut de RoHS | Sans plomb/RoHS conforme | |||||||||||||||||||||||||||||||
| Niveau (MSL) de sensibilité d'humidité | 1 (illimité) | |||||||||||||||||||||||||||||||
| Bel RJ45 - modules de connecteur intégrés par MagJack magnétique d'angle de SI-60136-F 90° | ||
|---|---|---|
| SI-60136-F | Connecteur de Stewart | SI-60136-F |
| ARJ11A-MASL-QU2 | ARJC07-111071A | ARJ11C-MCSAT- A-B-xMU2 |
| ARJC07-111071A | ARV11-3868I | ARJ11C-MASAA- B-A-xLU2 |
| ARJ11A-MDSN-MU2 | ARJC02-111006K | ARJ11C-MASAB- B-A-xMU2 |
| ARJC07-111071A | ARV11-3824I | ARJ11C-MASAD- A-A-xMU2 |
| ARJ11B-MASAA-MU2 | ARJC02-111006K | ARJC01-111002AR |
| ARJ11B-MASAI-MU2 | ARJC01-111002AR | ARJ11D-MASB-B-A-XMU2 |
| ARJ11B-MASAJ-MU2 | ARJC01-111002T | ARJ11D-MCSC-LU2 |
| ARV11-3689 | ARJC02-111006K | ARJ11D-MDSD-A-B-XLT2 |
| ARJ11B-MASAN-LU2 | SI-60136-F | SI-60136-F |
| ARJ11B-MASBF-LU2 | ARJC01-111002AR | ARJ11D-MDSE-A-B-XMU2 |
| SI-60136-F | ARV11-3689 | ARJ11D-MASE-A-B-XMU2 |
| ARJ11B-MASCB-LT2 | ARJP11A-MASA-B-A-EMU2 | ARJ11D-MDSG-B-A-XMU2 |
| ARJ11B-MBSCB-A-B-ELT2 | SI-60136-F | ARJ11D-MASG-B-A-XMU2 |
| ARJC01-111002AR | ARJP11A-MBSB-A-B-EMU2 | ARJ11D-MASG-A-A-XMU2 |
| ARJ11B-MESBQ-A-B-EMU2 | ARJC02-111006E | ARJC01-111002AR |
| ARJ11B-MASBQ-MU2 | ARJP11B-MASA-B-A-EMU2 | ARJ11D-MDSH-A-B-XLU2 |
| ARJC07-111071A | ARJP11B-MBSB-A-B-EMU2 | ARJ11D-MASH-B-A-XLU2 |
| ARJ11B-MFSBQ-A-A-EMU2 | ARJC07-111071A | ARJ11D-MBSJ-A-DA-HLT2 |
| SI-60136-F | ARJP11C-MASB-AB-A-FMU2 | ARJ11D-MBSK-A-DA-HMU2 |
| ARJ11B-MASBR-QU2 | ARV11-3824I | ARJ11D-MBSL-A-DA-HLU2 |
NOTES :
1.Designed à l'application de soutien, telle que SOHO (modems d'ADSL), LAN-sur-carte mère (LOM), hub et commutateurs.
spécifications de 2.Meets IEEE 802,3
matériaux 3.Connector :
Logement : UL94V-0 thermoplastique
Contact/bouclier : Alliage de cuivre
Électrodéposition de bouclier : Nickel
Dépôt par contact : Or 6 micropouces de minimum. En contact secteur.
la température d'astuce de la soudure 4.Wave : 265℃ maximum
Temps de la température d'astuce de soudure de vague : Maximum de 5 sec.
