Spécifications mécaniques et électriques du HANRUN​ HR911105A

Fiche technique HANRUN HR911105A

Installation et maintenance pour HR911105A Magjacks RJ45

1. Montage : Insérez le connecteur dans les pastilles traversantes du circuit imprimé et soudez toutes les broches pour assurer une connexion solide.
2. Mise à la terre : Assurez une mise à la terre appropriée via les languettes de blindage métallique pour minimiser les interférences électromagnétiques et maintenir la qualité du signal.
3. Nettoyage : Évitez l'exposition aux résidus de flux ou à l'humidité ; utilisez de l'alcool isopropylique pour le nettoyage après soudure.
4. Inspection : Vérifiez les joints de soudure et la fonctionnalité des LED avant l'intégration dans le système.

FAQ sur le HR911105A RJ45

1. À quoi sert le connecteur HANRUN HR911105A ?

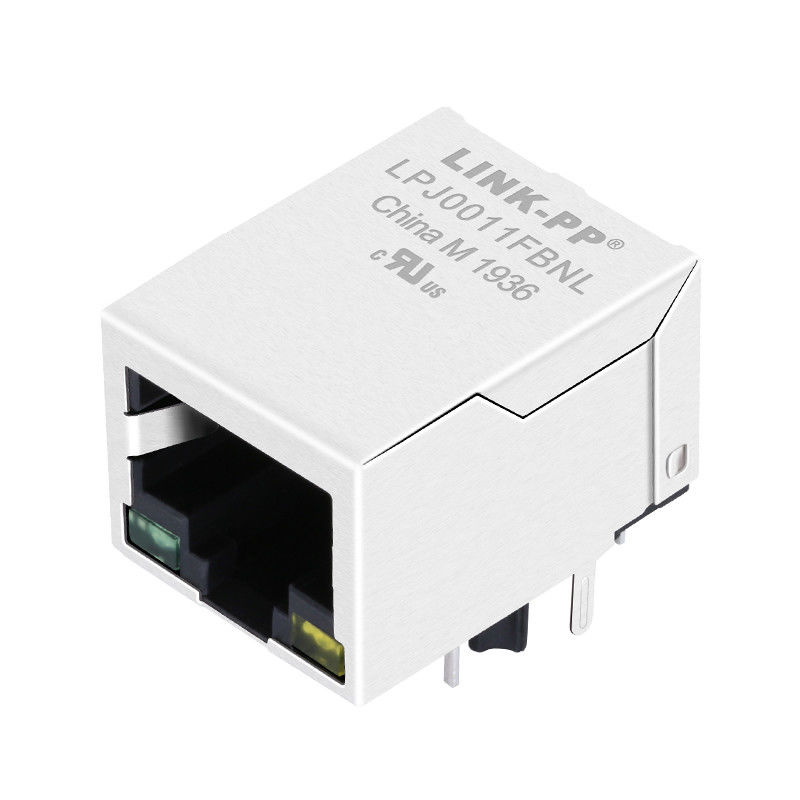

Le HR911105A est un connecteur RJ45 à port unique avec magnétisme intégré, conçu pour les applications Ethernet 10/100Base-T. Il est largement utilisé dans les systèmes embarqués, les cartes d'interface réseau (NIC), les routeurs, les commutateurs et les contrôleurs industriels pour fournir une connectivité Ethernet fiable et une isolation électrique.

2. Quelles sont les principales caractéristiques du HR911105A par rapport aux prises RJ45 standard ?

Contrairement aux connecteurs RJ45 standard, le HR911105A comprend :

• Magnétisme intégré pour le couplage de signal et la suppression des interférences électromagnétiques
• Tension d'isolement de 1500 Vrms entre le côté PHY et le côté câble
• Double indicateur LED (Lien/Activité)
• Blindage intégré pour la réduction du bruit. L'intégration réduit le nombre de composants et simplifie la conception du circuit imprimé, ce qui le rend idéal pour les modules Ethernet compacts.

3. Quelle est la classification d'isolement électrique du HR911105A ?

Le connecteur fournit une tension d'isolement minimale de 1500 Vrms entre le côté câble et le circuit transformateur interne, conformément aux normes de sécurité et de compatibilité électromagnétique Ethernet IEEE 802.3.

4. Quelles sont les dimensions mécaniques du HR911105A ?

Dimensions approximatives :

• Longueur : 21,30 mm
• Largeur : 16,04 mm
• Hauteur : 13,50 mm
• Type de montage : Traversant (entrée latérale)

5. Comment puis-je assurer une mise à la terre et une suppression des interférences électromagnétiques correctes lors de l'utilisation du HR911105A ?

Pour obtenir des performances optimales en matière d'interférences électromagnétiques :

• Connectez les languettes de blindage métallique à la masse du châssis.
• Assurez un plan de masse solide sous la zone du connecteur.
• Gardez les traces de signal à haute vitesse courtes et à impédance contrôlée.
• Utilisez des condensateurs de mise à la terre du châssis appropriés (par exemple, 1000 pF) si nécessaire.

6. Le HR911105A est-il conforme RoHS ?

Oui, le HR911105A est conforme RoHS et fabriqué avec des matériaux sans plomb, adapté aux processus de production respectueux de l'environnement.
