Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,ROHS,Reach,ISO
Numéro de modèle: Le nombre de personnes concernées par l'exemption est fixé par le règlement (CE) no 45/2001 du Conse
Document: LPJG0843GENL.pdf
Conditions de paiement et d'expédition
Quantité de commande min: 50/500/1000/25K
Prix: $0.39-$0.85
Détails d'emballage: 50PCS/Tray, 1200pcs/Carton
Délai de livraison: 3-5 jours
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 250000-320000/Month
PN: |
Le nombre de personnes concernées par l'exemption est fixé par le règlement (CE) no 45/2001 du Conse |
Nombre de ports: |
1x1 |
Loquet: |
Vers le bas |
Débit de données: |
1000Base-T |
PoE: |
Non |
Option LED: |
Avec |
Les onglets EMl: |
Avec |
Type de montage: |
Tht |
Type de soudure: |
Vague |
Plage de température de fonctionnement: |
0°C à +70°C |
PN: |
Le nombre de personnes concernées par l'exemption est fixé par le règlement (CE) no 45/2001 du Conse |
Nombre de ports: |
1x1 |
Loquet: |
Vers le bas |
Débit de données: |
1000Base-T |
PoE: |
Non |
Option LED: |
Avec |
Les onglets EMl: |
Avec |
Type de montage: |
Tht |
Type de soudure: |
Vague |
Plage de température de fonctionnement: |
0°C à +70°C |

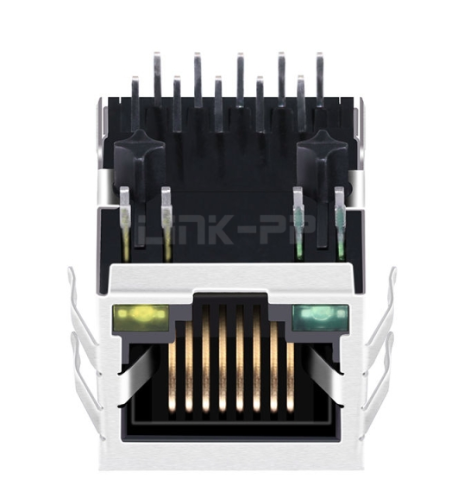

Découvrez le connecteur LINK-PP LPJG0843GENL Gigabit RJ45, une prise RJ45 à base de base 10/100/1000 à port unique avec magnétisme intégré, LED vert/jaune, onglets EMI et conformité RoHS.
Le LINK-PP LPJG0843GENL est un connecteur Gigabit RJ45 haut de gamme et performant doté d'un magnétique 1000 Base-T intégré.ce connecteur à port unique (1x1) assure une connectivité Ethernet fiable pour les applications non PoE. Doté d'un tab-Down économe en espace, d'une conception d'entrée latérale avec blindage EMI intégré et d'indicateurs LED vert/jaune, il est le composant de réseau idéal pour les appareils SOHO, les cartes mères, les hubs,et commutateurs.
| Paramètre | Spécification |
|---|---|
| Numéro de la partie | Le nombre de personnes concernées par l'application de la présente directive est fixé par le règlement (CE) no 1049/2005. |
| Produit de fabrication | La société LINK-PP INT'L TECHNOLOGY CO., LIMITED a été créée pour fournir des services de communication et de communication. |
| Statut de la partie | Actif |
| Type de connecteur | Connecteur RJ45 avec magnétisme intégré |
| Application du projet | Ethernet LAN (non PoE) |
| Nombre de ports | 1x1 Port unique |
| Vitesse du réseau | 10/100/1000 Base-T |
| Type de montage | À travers le trou |
| Montage de PCB | Entrée latérale |
| Les orientations | Angle droit de 90° |
| Configuration du verrou | Cocher vers le bas |
| Écran | Avec les onglets EMI |
| Indicateurs LED | Vert / Jaune |
| Température de fonctionnement | 0°C à +70°C |
| Les dimensions (L × P × H) | 0Pour les appareils à commande numérique, les dimensions de l'écran doivent être supérieures à: |
| Conformité | Les États membres doivent respecter les règles en vigueur en ce qui concerne la protection des données. |
| Paramètre électrique | Condition d'essai / plage de fréquence | Résultats |
|---|---|---|
| Ratio de rotation | Primary: secondaire | 1CT:1CT (± 2%) |
| OCL (inductivité en circuit ouvert) | @100KHz, 0,1V, 8mA par défaut de courant continu | 350 μH Min |
| Voltage d'isolation de l'hypoténuse | - | 1500 Vrs Min |
| Perte d'insertion | 1 à 65 MHz | -0,5 dB max |
| Perte d'insertion | 65 à 100 MHz | -0,8 dB max |
| Perte d'insertion | 100 à 125 MHz | -1,2 dB au maximum |
| Perte de retour (100Ω de charge) | 1 à 30 MHz | -16 dB Min |
| Perte de retour (100Ω de charge) | 30 à 40 MHz | -13,5 dB Min |
| Perte de retour (100Ω de charge) | 40 à 50 MHz | - 11,5 dB Min |
| Perte de retour (100Ω de charge) | 60 à 80 MHz | -10 dB Min |
| Le cross talk | 1 à 100 MHz | -30 dB Min |
| Rejet du mode commun | 1 à 100 MHz | -30 dB Min |
| Paramètre LED | Condition | Spécification |
|---|---|---|
| Couleur LED gauche | - | Verte |
| Longueur d'onde LED gauche | - | 565 nm |
| Couleur LED droite | - | Jaune |
| Longueur d'onde LED à droite | - | 585 nm |
| Voltage avant (VF) | @ 20mA | 1.8V à 2.6V |
| Courant de fuite inverse (IR) | @ 5V | 10 μA au maximum |
Le connecteur LPJG0843GENL Gigabit RJ45 est construit avec des matériaux de qualité industrielle pour assurer une durabilité mécanique et des performances électriques stables.
| Composant matériel | Spécification |
|---|---|
| Matériel de logement | PBT thermoplastique + 30% de fibres de verre |
| Indice de flammabilité | Le produit doit être présenté sous la forme suivante: |
| Matériau de contact | Pour les métaux non résistants à l'oxydation |
| Plaquage par contact | Or sur nickel, Min 6 μ" d'or |
| Matériau des broches | L'unité de mesure de l'échantillon doit être fixée à l'échantillon. |
| Matériau de blindage | Acier inoxydable (SUS 201-1/2H), 0,2 mm |
| Température de soudure par ondes | 265°C max pendant 5 secondes |
L'utilisation d'un connecteur RJ45 avec magnétique intégré offre plusieurs avantages par rapport aux solutions de transformateurs discrets:
Pour les applications Gigabit Ethernet, les connecteurs RJ45 magnétiques intégrés comme le LPJG0843GENL fournissent une solution d'interface réseau efficace et rentable.
Le LPJG0843GENL est un connecteur RJ45 à port unique avec des magnétiques 1000 Base-T intégrés conçus pour les applications de réseautage Gigabit Ethernet.
Il prend en charge la transmission Ethernet 10/100/1000 Base-T.
Ce modèle est destiné aux applications LAN Ethernet non PoE.
Il utilise une configuration de montage de PCB à entrée latérale à trous avec une orientation à 90°.
Il comprend des étiquettes EMI et un bouclier en acier inoxydable pour une meilleure protection EMI.
Le connecteur comprend des LED verts et jaunes.
