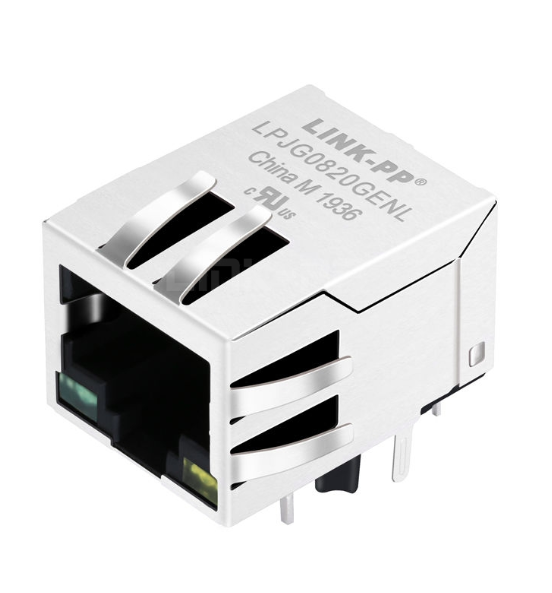

Connecteur RJ45 à entrée latérale JD0-0001NL THT avec magnétique 1000BASE-T

Présentation du produit

LeJD0-0001NLest unConnecteur RJ45 Ethernet 1x1 Gigabit avec aimants intégrés, conçu pour être fiable1000BASE-Tapplications de mise en réseau. Cetraversant (THT), entrée latéraleLe connecteur combine fonctionnalité magnétique, blindage EMI etdoubles indicateurs LEDdans un format compact, contribuant à simplifier la conception des circuits imprimés tout en prenant en charge des performances de signal stables.

AvecIsolation 2250 V CC,Inductance minimale en circuit ouvert de 350 µH, etConformité à la partie 68 de la FCC, le JD0-0001NL est bien adapté aux équipements réseau, aux PC industriels, aux routeurs, aux commutateurs et autres appareils Ethernet qui nécessitent une interface RJ45 robuste et peu encombrante.

Principales fonctionnalités

• Prend en charge l'Ethernet Gigabit 1000BASE-Tpour une connectivité réseau à haut débit
• Magnétique intégréaider à réduire l'empreinte PCB et à maintenir l'intégrité du signal
• 350µH minimum OCLà une polarisation CC de 8 mA pour des performances magnétiques stables
• Isolation 2250 V CCentre le côté PHY et le côté ligne pour la protection électrique
• Deux LED vertes/jaunespour l'indication de l'état du lien et de l'activité
• Conception à trou traversant et entrée latéralepour un montage mécanique sécurisé
• Boîtier ignifuge UL94 V-0pour une sécurité et une durabilité accrues
• Bouclier en laiton avec placage en nickelpour un blindage EMI amélioré
• Contacts sélectifs plaqués orpour des performances d'accouplement fiables
• Compatible avec la soudure à la vaguepour un assemblage efficace des cartes

Caractéristiques

1. Spécifications générales et mécaniques

2. Spécifications matérielles

• Logement:Thermoplastique, noir, certifié UL94 V-0
• Matériau du bouclier :Laiton
• Placage de blindage :Nickel
• Matériel de contact :Bronze phosphoreux
• Placage de contact :Or sélectif, 6µ-pouces minimum dans la zone de contact

3. Spécifications électriques

• Rapport de tours (@100 kHz) :1:1 ±5%
  • (P2~P3) :(J1~J2) = 1:1
  • (P4~P5) :(J3~J6) = 1:1
  • (P6~P7) :(J4~J5) = 1:1
  • (P8~P9) :(J7~J8) = 1:1
• Inductance primaire (OCL) :350 µH minimum à 100 kHz, 0,1 V, polarisation CC 8 mA
• Résistance CC :1,2Ω maximum
• Isolation (Hi-Pot) :2 250 V CC, côté PHY à côté ligne
• Perte d'insertion :-1,0 dB typique, 1 à 125 MHz
• Perte de retour :
  • 1 à 40 MHz : -16 dB minimum
  • 40-60 MHz : -12 dB minimum
  • 60-80 MHz : -10 dB minimum
  • 80-100 MHz : -8 dB minimum
• Discussion croisée :-30 dB min, 1 à 100 MHz
• Atténuation en mode commun :-30 dB min, 1 à 100 MHz

4. Spécifications des LED

Conditions d'essai :Courant direct IF = 20 mA

5. Profil environnemental et de soudure

• Température de fonctionnement :0°C à +70°C
• Température de stockage :-40°C à +85°C
• Processus de soudure recommandé :Soudure à la vague
• Température de soudure maximale :260°C maximum pendant 10 secondes maximum

6. Informations sur l'emballage

• Emballage standard :50 pièces/plateau
• Carton principal :1200 pièces/boîte

Dessin JD0-0001NL

Applications

Le JD0-0001NL convient à une large gamme d'équipements Ethernet et réseau, notamment :

• Commutateurs Gigabit Ethernet
• Routeurs réseau
• PC industriels
• Systèmes de réseau embarqués
• Matériel de communication
• Cartes mères et cartes de contrôle avec interfaces RJ45

FAQ sur le connecteur Gigabit RJ45 JD0-0001NL

Q1 : Quelle vitesse de réseau le JD0-0001NL prend-il en charge ?

R : Le JD0-0001NL est conçu pour les applications Gigabit Ethernet, prenant entièrement en charge les vitesses réseau 1000BASE-T avec un rapport de tours de 1:1.

Q2 : Ce connecteur prend-il en charge l'alimentation via Ethernet (PoE) ?

R : Non, le JD0-0001NL est classé comme connecteur non PoE. Si votre application nécessite des fonctionnalités PoE, PoE+ ou PoE++, un numéro de pièce différent sera requis.

Q3 : Quelle est la tension d’isolement des éléments magnétiques intégrés ?

R : Cette prise RJ45 offre une protection haute tension robuste avec un indice d'isolation de 2 250 V CC du côté PHY au côté ligne, garantissant une excellente sécurité de l'équipement et l'intégrité du signal.

Q4 : Quelles sont les spécifications des LED intégrées ?

R : Le connecteur comporte des LED vertes et jaunes standard. Fonctionnant avec un courant direct de test de 20 mA :

LED verte : longueur d'onde de 565 nm, tension directe typique de 2,2 V (2,4 V max).
LED jaune : longueur d'onde de 590 nm, tension directe typique de 2,1 V (2,5 V maximum).

Q5 : Quel est le profil de soudure recommandé pour le JD0-0001NL ?

R : La pièce est conçue pour la technologie Through-Hole (THT) et est fortement recommandée pour le brasage à la vague. La température maximale de soudage ne doit pas dépasser 260°C pendant 10 secondes maximum.

Q6 : Quelle est la plage de température de fonctionnement ?

R : Le JD0-0001NL est conçu pour les environnements commerciaux standard, avec une plage de températures de fonctionnement de 0°C à +70°C. Sa plage de température de stockage sûre est de -40°C à +85°C.

Q7 : Quel niveau de placage en or est appliqué aux contacts ?

R : Les contacts en bronze phosphoreux sont dotés d'un placage or sélectif d'une épaisseur minimale de 6 micropouces dans la zone de contact, garantissant une connectivité fiable et une résistance à la corrosion dans le temps.

Q8 : Quelle est l'inductance primaire (OCL) de ce jack magnétique ?

R : L'inductance primaire est garantie comme étant d'un minimum de 350 µH (testée à 100 KHz, 0,1 V) avec une polarisation CC de 8 mA. Ceci est conforme aux normes IEEE pour une transmission Ethernet Gigabit stable.

Q9 : Le JD0-0001NL est-il conforme à la directive RoHS ?

R : Oui, le produit est conforme à la directive RoHS (RoHS-5) avec une exemption standard pour le plomb dans la soudure. Le boîtier est également fabriqué en thermoplastique ignifuge classé UL94 V-0.

Q10 : Comment cette pièce est-elle emballée pour les commandes groupées ?

R : Pour la fabrication et l'assemblage, le JD0-0001NL est conditionné en barquettes. Il y a 50 pièces par plateau et une boîte d'expédition principale standard contient 1 200 pièces.
