Détails de produit
Lieu d'origine: La Chine
Nom de marque: LINK-PP
Certification: ISO9001,SGS,REACH,UL,RoHS

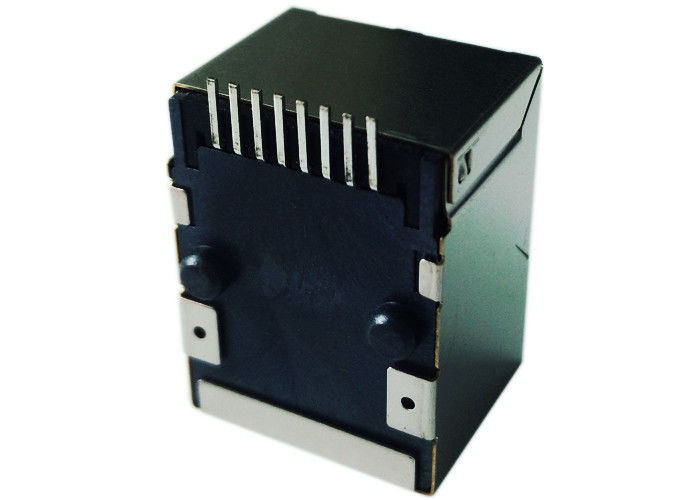

Numéro de modèle: JX0C-0005NL
Conditions de paiement et d'expédition
Quantité de commande min: 720
Prix: Supportive
Détails d'emballage: 120pcs/reel, 6Reel=35*35*35cm=9KGS (720pcs) /Carton
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 6000K/month
Spécification: |
JX0C-0005NL |
Aucune partie: |
LPJ19411DNL |
Ethernet: |
1x 10/100Mbps |
Montage: |
180 degrés |
indicateurs: |
Aucun LED |
échantillons: |
Disponible |
Spécification: |
JX0C-0005NL |
Aucune partie: |
LPJ19411DNL |
Ethernet: |
1x 10/100Mbps |
Montage: |
180 degrés |
indicateurs: |
Aucun LED |
échantillons: |
Disponible |
|
|
Spécifications électriques @25℃
rapport 1.Turns (±2%) :
TX=1CT : 1CT RX=1CT : 1CT
2.OCL : minute 350uH
@100KHz, 0.1V, polarisation de C.C 8mA
perte 3.Insertion :
1~100MHz : - 1.0dB maximum
perte 4.Return (minute de DB) :
1~30MHz : - 16 30~60MHz : - 12
60~80MHz : - 10
5.Crosstalk (minute de DB) :
1~30MHz : - 40 30~60MHz : - 35
60~100MHz : - 30
6.CMR (minute de DB) :
1~50MHz : - 40 50~150MHz : - 30
7.Hipot : 1500V C.A. 6S 1mA
la température 8.Operating : -40℃~+85℃.
| Examinez la description | Spéc. | 1 | 2 | 3 | 4 | 5 | EXAMINEZ FREQ. | |||||||
| TX | RX | TX | RX | TX | RX | TX | RX | TX | RX | |||||
| LCO | MINUTE 350uH | 575 | 570 | 563 | 561 | 580 | 578 | 612 | 609 | 588 | 576 | 100KHz 0.1V 8mA | ||
| Tournez le rapport (±2%) | TX | 1CT : 1CT | OK | OK | OK | OK | OK | OK | OK | OK | OK | OK | --- | |
| RX | 1CT : 1CT | |||||||||||||
| Perte par insertion | -1.0dB MAX | -0,23 | -0,22 | -0,21 | -0,20 | -0,28 | -0,22 | -0,23 | -0,24 | -0,27 | -0,22 | 1-65MHz | ||
| Perte de retour | MINUTE de -18dB | -35,5 | -33,1 | -36,7 | -37,6 | -31,5 | -30,4 | -34,3 | -31,1 | -36,2 | -33,6 | 1-10MHz | ||
| MINUTE de -14dB | -28,2 | -27,8 | -29,2 | -28,8 | -28,5 | -29,3 | -28,8 | -27,6 | -26,9 | -27,5 | 30MHz | |||
| MINUTE de -10dB | -15,7 | -14,9 | -14,5 | -14,1 | -13,8 | -14,7 | -15,2 | -14,5 | -16,2 | -14,8 | 60-100MHz | |||
| Interférence | MINUTE de -35dB | -42,4 | -40,7 | -38,1 | -40,4 | -38,6 | 1-60MHz | |||||||
| MINUTE de -30dB | -36,4 | -34,0 | -33,6 | -37,1 | -33,9 | 60-100MHz | ||||||||
| Rejet de mode commun | MINUTE de -20dB | -38,1 | -35,6 | -39,5 | -37,1 | -37,1 | -33,7 | -36,7 | -38,3 | -33,6 | -35,8 | 1-130MHz | ||
| Isolement de Hipot | MINUTE 1500Vrms | OK | OK | OK | OK | OK | OK | OK | OK | OK | OK | PRI À SEC | ||
