Détails de produit
Lieu d'origine: La Chine
Nom de marque: LINK-PP
Certification: UL,ROHS,Reach,ISO
Numéro de modèle: AR11-3827I
Document: LPJG4801GENL.pdf
Conditions de paiement et d'expédition
Quantité de commande min: 50/500/1000
Prix: Supportive
Détails d'emballage: 50PCS/Tray, 1200pcs/Carton
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 4600K.PCS/Month
Numéro de pièce: |
AR11-3827I |
P/N compatible: |
Le nombre total d'émissions de CO2 est estimé à |
Magnétique intégrée: |
Avec |
Ethernet: |
Gigabit 100/1000 Base-T |
Montage: |
à travers le trou |
EMI Finger: |
Avec |
Plage de température industrielle: |
-40°C à +85°C |
ROHS: |
Conforme RoHS |
Numéro de pièce: |
AR11-3827I |
P/N compatible: |
Le nombre total d'émissions de CO2 est estimé à |
Magnétique intégrée: |
Avec |
Ethernet: |
Gigabit 100/1000 Base-T |
Montage: |
à travers le trou |
EMI Finger: |
Avec |
Plage de température industrielle: |
-40°C à +85°C |
ROHS: |
Conforme RoHS |

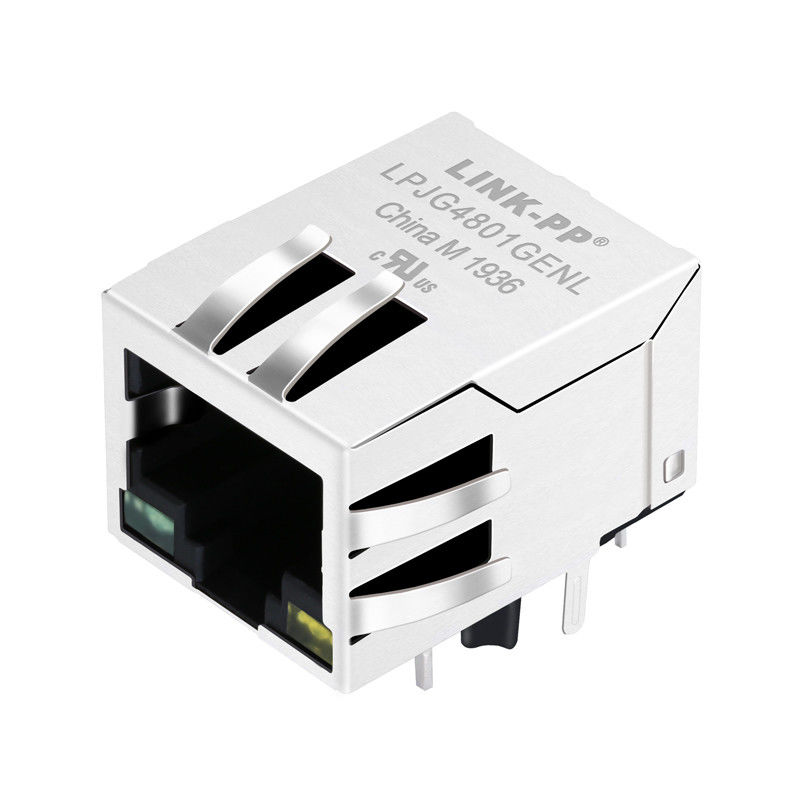

LeLes États membres doivent respecter les dispositions suivantes:est un port unique (1x1) haute performanceJack RJ45 à gigabitdoté d'un magnétisme intégré et d'un blindage EMI avancé.10/100/1000 Base-TPour les applications Ethernet, ce connecteur est une solution standard de l'industrie pour le matériel de réseau nécessitant une transmission de données à grande vitesse et une intégrité robuste du signal.
Conçu pour fonctionner dans des conditions extrêmes, il prend en charge unplage de température industrielle (-40°C à +85°C), ce qui le rend idéal pour l'automatisation industrielle, les télécommunications extérieures et les environnements informatiques robustes.
| Nom de l'article | Spécification |
|---|---|
| Numéro de la partie | Les États membres doivent respecter les dispositions suivantes: |
| Références alternatives | Le numéro AR11-3827I |
| Type de connecteur | RJ45 |
| Nombre de ports | 1x1 |
| Nombre de postes / contacts | 8P10C |
| Vitesse | 1000 base-T |
| Réseau local d'application | Non-PoE |
| Type de montage | À travers le trou |
| Les orientations | Angle de 90° / angle droit |
| Direction des onglets | À terre! |
| LED | Avec LED. |
| Écran | Éclipsé, doigt EMI |
| Plage de température | -40°C à +85°C |
| Longueur du produit | 21.3 mm |
| Hauteur du produit | 13.4 mm |
| Largeur du produit | 15.9 mm |
| Hauteur au-dessus de la planche | 13.65 mm |
| Résolution | L'autre partie |
| Emballage | Plateau |
| Matériau de contact | Phosphore Bronze |
| Matériau du bouclier | D'autres produits |
| Matériel de logement | Matériaux thermoplastiques / UL94V-0 |
| Plaquage par contact | Options sur l'or disponibles |
| RoHS | Oui, RoHS-5 avec exemption du plomb dans la soudure |
| Paramètre | Condition | Spécification |
|---|---|---|
| OCL (inductivité) | @ 100 kHz, 0,1 V, 8 mA de déviation en courant continu | ≥ 350 μH |
| Ratio de rotation (puce: câble) | ± 2% | 1CT: 1CT |
| Perte d'insertion | 1 ‰ 100 MHz | ≤ -1,0 dB |
| Perte de rendement | 1 ¢ 30 MHz | ≥ -18 dB |
| Perte de rendement | 30 à 60 MHz | ≥ -18 - 20Log ((F/30MHz) dB |
| Perte de rendement | 60 à 80 MHz | ≥ -12 dB |
| Le cross talk | 0.5 ¢ 1 MHz / 10 MHz | ≥ -50 dB |
| Le cross talk | 30 MHz | ≥ -40 dB |
| Le cross talk | 50 MHz | ≥ -35 dB |
| Le cross talk | 100 MHz | ≥ -30 dB |
| CMR (rejet du mode commun) | 0.3 ¢ 1 MHz | ≥ -50 dB |
| CMR (rejet du mode commun) | 10 MHz | ≥ -47 dB |
| CMR (rejet du mode commun) | 30 MHz | ≥ -42 dB |
| CMR (rejet du mode commun) | 60 MHz | ≥ -37 dB |
| CMR (rejet du mode commun) | 100 MHz | ≥ -30 dB |
| Le dépistage de l'infection est effectué par un test de dépistage de l'infection. | 0.3?? 1 MHz / 10 / 30 MHz | ≥ -50 dB |
| Le CDMR | 60 MHz | ≥ -45 dB |
| Le CDMR | 100 MHz | ≥ -40 dB |
| Le point de départ | 0.5 mA / 2 seconde | 1500 Vrs |
Ce connecteur est construit avec des matériaux durables destinés à des performances mécaniques stables et une longue durée de vie.
Ce connecteur Gigabit à 10 broches est le choix préféré des concepteurs de matériel qui recherchent un équilibre entreune empreinte compacteetDes performances environnementales robustesGrâce à son magnétisme intégré et à son montage à travers un trou à angle droit, il assure une connexion stable et à faible bruit qui empêche la perte de données dans les réseaux à fort trafic.
AR11-38271 est utilisé commeConnecteur RJ45 Gigabit avec magnétique intégréepour100/1000Base-T Ethernetles applications.
Cette partie est spécifiée pourNon-PoEles applications.
Oui, le produit est indiqué commeAvec LED., qui prend en charge l'indication de l'état du port.
Il utilise untrou à travers, angle droitla conception du montage.
Le connecteur supporte-40°C à +85°Cfonctionnement à température industrielle.
