Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: ISO 9001,ISO 14001,UL,SGS,REACH168
Numéro de modèle: AFCT-57V6USZ
Conditions de paiement et d'expédition
Quantité de commande min: 10/100/25K
Prix: $0.11-$35
Détails d'emballage: 20/Tray
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 350K/Month
Spécifications: |
AFCT-57V6USZ |
taux de données: |
1,25 GBP |
longueur d'onde: |
1550nm |
Distance maximum: |
80000m |
Type de fibre: |
Verre unimodal |
Émetteur: |
DWDM EML |
tension: |
3.3V |
Applications: |
Ethernet |
Connecteur: |
Duplex de LC |
Montage: |
Que l'on peut brancher, SFP |
Environnement: |
Sans plomb/RoHS conforme |
MSL: |
1 (illimité) |
Spécifications: |
AFCT-57V6USZ |
taux de données: |
1,25 GBP |
longueur d'onde: |
1550nm |
Distance maximum: |
80000m |
Type de fibre: |
Verre unimodal |
Émetteur: |
DWDM EML |
tension: |
3.3V |
Applications: |
Ethernet |
Connecteur: |
Duplex de LC |
Montage: |
Que l'on peut brancher, SFP |
Environnement: |
Sans plomb/RoHS conforme |
MSL: |
1 (illimité) |
| Caractéristiques : | AFCT-57V6USZ |
| Classe de produit : | Optique des fibres |
| Famille de produits : | Émetteurs-récepteurs optiques |
| Série de produit : | SFP |

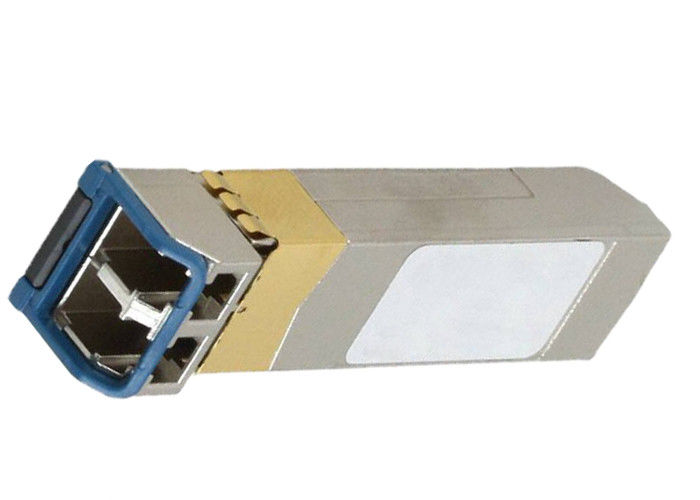

| Nom de produit : | Émetteurs-récepteurs optiques de SFP |
| Statut disponible : | Actif |
| RoHS : | Conformité RoHS-6 |
|
Caractéristiques :
|
|
|
Débit : |
1,25 GBP |
| Longueur d'onde : | 1550nm |
| Distance maximum : | 80000m |
| Type de fibre : | Verre unimodal |
| Émetteur : | DWDM EML |
| Tension-approvisionnement : | 3.3V |
| Applications : | Ethernet |
| Type de connecteur : | Duplex de LC |
| Type de support : | Que l'on peut brancher, SFP |
| Statut sans plomb/statut de RoHS : | Sans plomb/RoHS conforme |
| Niveau de sensibilité d'humidité (MSL) : | 1 (illimité) |
|
Description de caractéristique :
|
• Émetteur-récepteur de Gigabit Ethernet
• RoHS conforme
• IEEE 802.3z, 1000BASE-ZX
• Distance de transmission prolongée jusqu'à 40 kilomètres
• Conforme avec l'accord multi (MSA) de source de SFP
• Interface Duplex-LC optique
• 1550 nanomètre DFB-LD
• Identification périodique
• Interface diagnostique de surveillance de Digital
• Delatch de caution pour le retrait facile de la cage
• Disponible dans la température ambiante industrielle (- 40 à +85°C)
• Immunisé contre des champs d'ESD, de rf, et Vcc bruit
• Conçu pour les émissions très basses de rf
• Sécurité des lasers de la classe 1
• interface différentielle C.A.-couplée d'entrée-sortie de publication périodique
• Choisissez l'opération d'approvisionnement de +3,3 volts
• Dissipation de puissance faible
|
Description optique :
|
• Le tableau 4 décrit la représentation de la partie d'émetteur de l'AFCT-57V6USZ au-dessus des conditions de fonctionnement. Le tableau 5 décrit la représentation de la partie de récepteur de l'AFCT-57V6USZ au-dessus des conditions de fonctionnement. Les caractéristiques optiques d'impulsion de l'émetteur sont spécifiées sous forme de modèle d'oeil. Une fois mesuré selon [2], le masque représenté sur le schéma 2 évalue le temps de montée, le temps de chute, l'overshoot et l'attérrissage trop court.
|
Description de caractéristique :
|
• Le courant d'approvisionnement de l'AFCT-57V6USZ est décrit dans le tableau 6 ci-dessous. Le courant d'irruption est défini comme irruption supplémentaire due au branchement chaud.
• Les caractéristiques pour les signaux de contrôle et de statut sont montrées dans les signaux produits de statut du tableau 7., TX_FAULT et RX_LOS, sont tous les ouvert-collecteur/drain, et la résistance cabreuse supposante de l'ohm 4.7k-10k indiquée par niveaux à Host_Vcc est présente. Les niveaux de MOD_DEF [1] et de MOD_DEF [2] sont également indiqués supposant qu'ils sont tirés vers le haut avec une résistance de l'ohm 4.7k-10k à +3,3 V sur le panneau de centre serveur. Le tableau 8 indique les niveaux de tension exigés pour être livré par le centre serveur à l'entrée de données périodiques différentielle d'émetteur TD+/-. Le tableau 9 indique le niveau de tension produit de la sortie de données périodiques différentielle de récepteur RD+/-.
