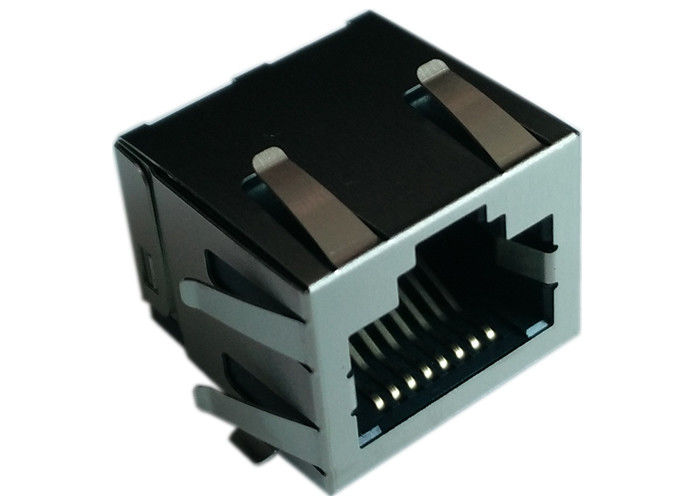

6339160-1 | 6339160-3 le connecteur de SMT RJ45, 8 la POSITION RJ45 a protégé le bâti extérieur

8 la position SMD Rj45 Jack LPJES101XCNL a protégé wo/LEDs.

LPJES1011CNL/LPJES1012CNL/LPJES1013CNL/LPJES1014CNL

Pin équivalent/croix à la goupille compatible à TE # 6339160-1 | 6339160-3

1. MATÉRIEL :
LOGEMENT - À HAUTES TEMPÉRATURES. THERMOPLASTIQUE - LCP, COULEUR : VOIR LE TABLEAU, UL94V-0.
TERMINAUX - 0,30 EN BRONZE ÉPAIS DE PHOS PLAQUÉS AVEC
ÉTAIN MAT ÉPAIS MINIMUM de 2.03µm DANS le SECTEUR de SOUDURE.
OR (VOIR LE TABLEAU) DANS LE SECTEUR LOCALISÉ DE PLAT PLUS DE
NICKEL ÉPAIS MINIMUM de 1.27µm.
BOUCLIER - (VOIR le TABLEAU) 0,196 PLAQUÉS D'AVANCE EN LAITON de THK AVEC 2.03µm-3.81µm
ÉTAIN MAT ÉPAIS PLUS DE NICKEL de 0.76µm-2.03µm
SOUS-PLAT, OU NICKEL de 0.76-2.03µm AVEC SÉLECTIF
ÉTIQUETTES PLAQUE EN FER BLANC DE SOUDURE
2. LA CAVITÉ DE JACK SE CONFORME AUX RÈGLES DE FCC ET
LES RÈGLEMENTS PIÈCE 68, LA SOUS-PARTIE F.
DIMENSIONS SUGGÉRÉES D'OUVERTURE DE PANNEAU. VOYEZ
APPLICATION SPEC. 114-2154 POUR L'ÉPAISSEUR DE PANNEAU
ET RECOMMANDATIONS DE POSITION
DÉGAGEMENT SUGGÉRÉ ENTRE LE DESSUS DU CONNECTEUR
ET OUVERTURE DE PANNEAU SUPÉRIEUR
EMBALLÉ : BANDE ET BOBINE DE POCHE (PAR CARACTÉRISTIQUES DE L'EIE 481)
LARGEUR de BANDE de POCHE - 44mm
LANCEMENT de POCHE - 24mm
PROFONDEUR de POCHE - 16.7mm
BANDE CLAIRE DE COUVERTURE, PSA
REMORQUE CLAIRE de BANDE de COUVERTURE - 1220mm, ENVELOPPÉ SUR le HUB de BOBINE
BOBINE EN PLASTIQUE - DIAMÈTRE de 381mm
QUANTITÉ DE PRODUIT - 200 MORCEAUX PAR BOBINE
COURRIER ZÉRO DE FORCE D'INSERTION AVEC LA DISPOSITION RECOMMANDÉE DE CARTE PCB
DONNÉE ÉTABLIE PAR LE CLIENT.
LE CONNECTEUR DEVRAIT ÊTRE PLACÉ PAR LA DÉCOUPE DES PANNEAUX AS
MONTRÉ JUSQU'AU DESSUS DE SOUTIEN DE JACK MODULAIRE POUR LE PASSE-FILS.
CODE DE DATE DE FABRICATION SITUÉ APPROXIMATIVEMENT COMME MONTRÉ.
LES 2 PREMIERS CHIFFRES SONT ANNÉE, LES 2 DEUXIÈMES CHIFFRES SONT SEMAINE DE TRAVAIL,
LE DERNIER CHIFFRE EST LE JOUR DE LA SEMAINE
