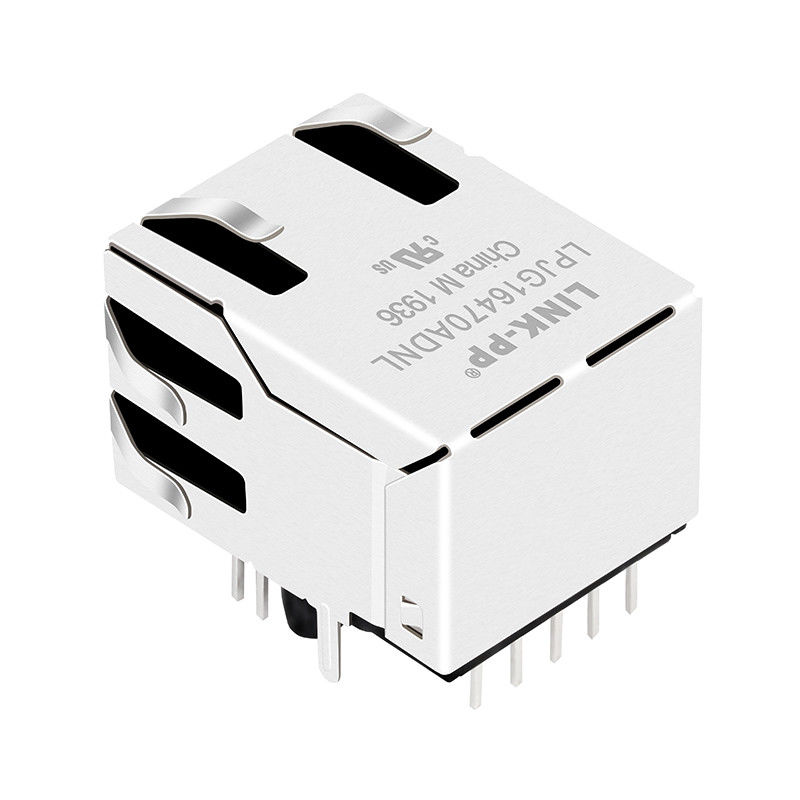

JXD1-0001NL | Connectivité magnétique de LPJG16470ADNL RJ45 Jack Gig_Ethernet

1. Informations sur le produit

• Modèle: JXD1-0001NL
• Description du produit: CONN, RJ45, 1X1, 1GD, 1:1, TU (connecteur RJ45 Gigabit à port unique avec transformateur)
• Certification: Conforme à la réglementation RoHS

2Type de connecteur et performances

• Type de connecteur: prise RJ45 avec magnétisme intégré
• Nombre de ports: 1 x 1 port
• Support de la vitesse: 1000 base-T (Gigabit Ethernet)
• Orientation de montage: en haut, entrée latérale
• Niveau de PoE: non-PoE


3Caractéristiques physiques

• Méthode de montage: par trou
• Matériau du connecteur:
• Matériau thermoplastique noir, qualification UL94 V-0 de retardateur de flamme
• Écrans: en laiton, nickelés
• Contacts: bronze au phosphore
• Plaquage par contact: plaquage par or sélectif, épaisseur minimale de 30 micro-pouces dans la zone de contact
• Les dimensions:
• Largeur: 15,75 mm
• La hauteur: 13,80 mm
• Profondeur: 21,50 mm
• Distance entre les broches: 2,54 mm

4Caractéristiques électriques

• Ratio de rotation du transformateur: 1:1 (1,0 ratio de rotation @ 100 kHz)
• Précision du rapport de rotation:
• (P9-P8):(J1-J2) = 1:1 ± 5%
• (P7-P6):(J3-J6) = 1:1 ± 5%
• (P5-P4): ((J4-J5) = 1:1±5%
• (P3-P2):(J7-J8) = 1:1 ± 5%
• Inductance primaire: 350 μH MIN @ 100 kHz, 0,1 V RMS DC BIAS
• Résistance en courant continu: 1,2 OHMS MAX
• Perte d'insertion:
• 1 à 100 MHz: -1,0 dB MAX
• 100 à 125 MHz: -1,2 dB MAX
• Perte de rendement:
• 1 à 40 MHz: -16 dB MIN
• 40 à 80 MHz: -10 dB MIN
• 80 à 100 MHz: -8 dB MIN
• Interférence transversale: 1 à 100 MHz: -30 dB MIN
• Attention au mode commun: 1 à 100 MHz: -30 dB MIN
• Voltage d'isolation: PHY de côté à côté de la ligne: 2250VDC


5. Indicateur LED

• La configuration de la LED: LED bicolore
• Couleur et spécifications de la LED:
• Verte: 565nm, 20mA, 2,4 V ((Vmax), 2,2 V ((Typ)
• Pour les appareils de surveillance, le système de surveillance doit être équipé d'un système de surveillance de l'environnement.
• Pions à LED:
• Verte: P11 ((+), P12 ((-)
• Jaune: P13 ((+), P14 ((-)

6. Spécifications environnementales

• Plage de température de fonctionnement: -40°C à +85°C
• Plage de température de stockage: -40°C à +85°C
• Température de soudure: processus de soudure par ondes, température de pointe maximale de 260°C, 10 secondes maximum

7. Informations sur l'emballage

• Méthode d'emballage: plateau
• Quantité d'emballage standard: 50 pièces par plateau
• Quantité par boîte: 1200 pièces par boîte

8. Définition des broches

• P1-P8: épingles de signal Ethernet
• P9-P10: Inutilisé
• P11-P12: LED vert
• P13-P14: LED jaune
• J1-J8: broches d'interface RJ45

9Conformité et certification

• RoHS: Conforme à la directive RoHS
• FCC: Conforme aux règles et règlements de la FCC Partie 68

Note de demande

• Convient à l'automatisation industrielle, à l'Internet des objets industriels et aux systèmes de contrôle industriels
• Prise en charge de la norme IEEE 802.3
• Le procédé de soudage par ondes est recommandé
